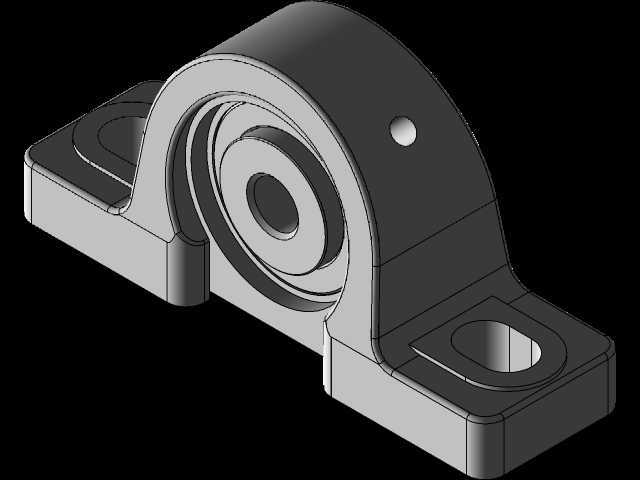

UCP系列立式带座外球面轴承参数化结构

　　在轻工输送线、小型农机传动、食品包装设备、纺织机械的从动辊支撑场景中，立式带座外球面轴承是应用频次极高的支撑部件，这类部件不需要额外加工复杂的安装基座，仅需通过底座的两个安装孔即可完成轴系的径向与轴向定位，大幅降低设备机架的加工难度与装配工时。本次构建的UCP系列轴承座参数化模型，覆盖UCP201至UCP218全系列常用规格，建模时完全遵循实际产品的装配逻辑，将轴承内圈、外圈、钢珠保持架、密封端盖、铸钢座体拆分为独立可编辑的参数化特征，方便设计人员根据实际轴径、安装空间快速调整对应规格的尺寸参数，不需要从零开始绘制特征。从结构设计逻辑来看，这类立式轴承座的座体采用灰铸铁HT200材质的铸造结构，底座部分设计为两个对称的长圆形安装孔，长孔的长度方向与轴承孔轴线垂直，允许安装时在一定范围内调整轴系的中心距，补偿机架加工时的孔位误差，避免强行装配导致的轴承内圈憋劲、运转温升过高的问题。座体的轴承容纳腔采用球面配合结构，与外球面轴承的外圈球面形成自适应调心结构，当被支撑的轴出现轻微挠曲变形、或者安装面存在平面度误差时，轴承可以自动调整角度，保证钢珠与滚道的接触应力始终处于合理区间，避免局部过载导致的早期点蚀失效。

　　模型构建时严格还原了实际产品的尺寸边界：以UCP205规格为例，轴承内孔直径25mm，座体总高度76mm，底座安装孔中心距105mm，安装孔宽度17mm，适配M14的安装螺栓，座体总长度130mm，轴承中心到底座安装面的高度38mm，这些尺寸完全与市面主流量产产品的安装尺寸互换，设计选型时可以直接将模型导入装配体，不需要反复核对安装干涉问题。在细节特征处理上，模型还原了座体顶部的注油孔结构，该孔直通轴承外圈的油槽，实际使用时可以通过油杯定期补充锂基润滑脂，延长轴承在粉尘、潮湿工况下的使用寿命；轴承两侧的橡胶密封唇结构也做了等比例还原，密封唇与内圈的密封槽形成过盈配合，可以阻挡外界的粉尘、切削液、农作物碎屑进入轴承滚道，同时防止内部润滑脂泄漏。

　　针对不同的应用场景，参数化模型预留了材质调整接口：在重载冲击工况下，可以将座体材质替换为铸钢ZG270-500，提升座体的抗冲击性能；在食品加工、化工腐蚀场景下，可以将座体材质替换为304不锈钢，同时将密封件替换为氟橡胶材质，适配消毒冲洗、弱腐蚀介质的使用环境。建模过程中特意规避了参数化模型常见的特征关联失效问题，所有尺寸参数通过全局变量驱动，修改轴径参数时，座体的安装孔距、中心高、轴承腔直径、密封件尺寸会同步按比例更新，不会出现特征报错、实体错位的问题，设计人员只需要输入实际需要的轴承内径参数，即可在几秒内生成对应规格的完整轴承座模型，直接用于装配体干涉检查、工程图导出、安装模拟。

　　在实际设备维护场景中，这类标准化的带座轴承属于易损件，模型的尺寸完全互换性可以保证备件替换时不需要对机架进行二次加工，大幅缩短设备停机维护时间；在新设备设计阶段，直接调用成熟的参数化模型，可以避免自行建模时的尺寸错误，比如很多新手设计人员容易忽略轴承座的螺栓安装空间，将安装孔设计得距离立板过近，导致螺栓无法放入扳手拧紧，这个模型在构建时已经预留了足够的扳手操作空间，安装孔周边的座体凸台高度也做了优化，保证螺栓拧紧时座体有足够的承压面积，不会出现局部压溃的问题。另外，模型的轴承部分还原了实际的游隙设计，内圈与轴的配合采用k6公差，外圈与座体球面采用间隙配合，装配时只需要将内圈的顶丝锁紧在轴的定位槽上，即可完成轴承的轴向固定，不需要额外设计轴肩、挡圈等定位结构，进一步简化轴系的结构设计。
