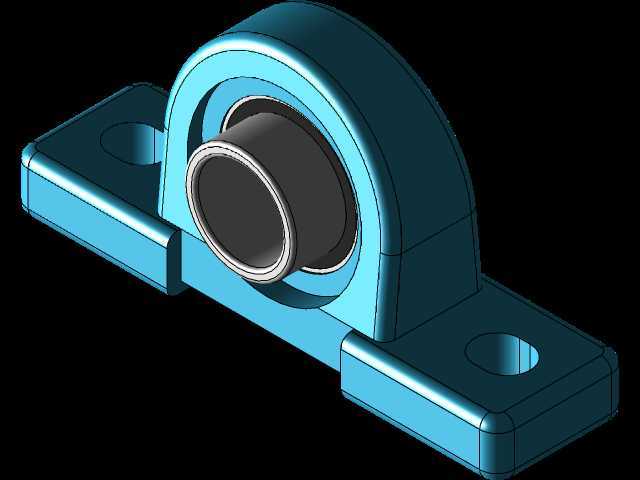

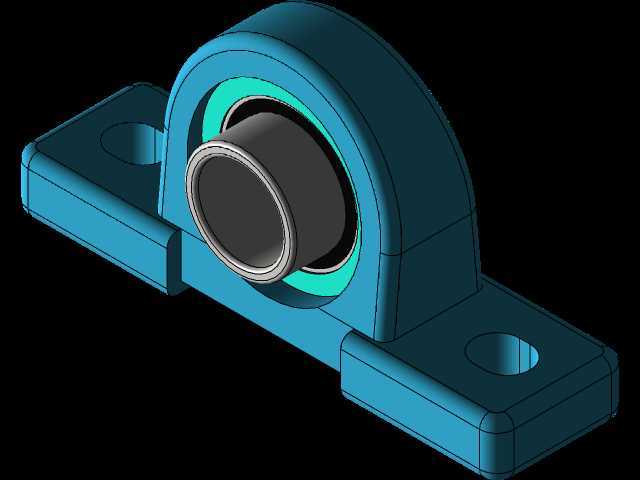

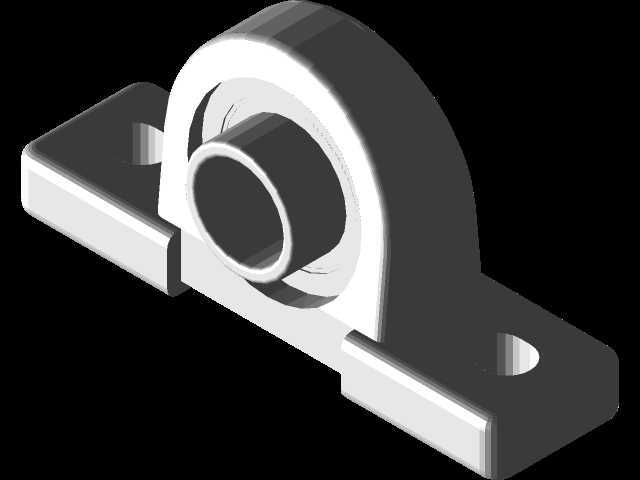

带立式座外球面球轴承UCP205结构设计

　　在轻工输送线、小型农机传动端、食品包装设备的从动辊支撑位，这类带立式座的外球面轴承是出镜率极高的支撑部件，不需要额外加工复杂的安装基座，仅靠两个螺栓孔就能完成轴系的径向固定，对安装面的平面度公差要求比整体式滑动轴承宽松不少，很适合现场改造、小批量设备组装的场景。UCP205对应的适配轴径为25mm，是中小型传动结构里最常用的规格之一，日常选型时经常会碰到。

　　从结构设计逻辑来看，这个部件把外球面球轴承的调心功能和立式铸造座的安装便利性做了整合：轴承外圈的球面和座体内孔的凹球面配合，能自动补偿轴加工时的同轴度误差、安装后机架产生的轻微变形，避免轴承受附加弯矩导致早期失效，这一点在长距离输送线的辊筒支撑上优势特别明显——长辊的两端安装座很难做到绝对同轴，普通深沟球轴承在这种偏载工况下很容易出现保持架碎裂、滚道点蚀的问题，而带座外球面轴承可以允许最大2度左右的调心角度，完全能覆盖现场安装的误差范围。

　　安装边界上，这个立式座的两个安装孔为长圆形设计，不是固定的圆孔，安装时可以在小范围内调整轴承的轴向位置，方便对齐带轮、链轮的传动平面，不需要反复扩孔修正安装位；座体的底面为平整加工面，和安装机架贴合后能保证支撑刚度，不会出现受力后倾斜的问题。轴承内圈采用顶丝锁紧结构，安装时把轴穿入内孔后，拧紧内圈上的两个紧定螺钉就能完成轴和轴承内圈的固定，不需要额外加工轴肩、挡圈等定位结构，装配效率比传统的分离式轴承座高很多，对维修人员的技能要求也更低，现场更换时不需要复杂的工装，用普通内六角扳手就能完成拆装。

　　从功能特性上看，这种轴承的密封结构自带双层密封圈，能阻挡粉尘、少量飞溅的切削液或者农产品加工时的碎屑进入轴承滚道，在木工机械、粮食输送设备这类多粉尘的工况下，不需要额外加装密封防护装置就能满足基础的防护需求，减少了后期维护的工作量。轴承座采用铸铁材质铸造后加工，壁厚分布经过受力优化，承载区域的壁厚做了加厚处理，能承受中等强度的径向载荷，同时兼顾了轻量化要求，不会给设备增加过多的额外重量。

　　建模的时候需要特别注意几个配合面的公差：轴承外圈和座体内孔的球面配合要留合适的间隙，保证调心动作顺畅，不能出现卡滞；内圈的顶丝孔位置要和轴上的顶丝窝对应，避免锁紧时打滑；安装孔的中心距要严格按照标准尺寸绘制，否则现场安装时会出现孔位不对、装不上的问题。另外座体的铸造圆角不能省略，实际生产中直角位置很容易出现应力集中，设备运行受振动时可能从直角处开裂，建模时保留合理的铸造圆角，也能给后续的模具加工提供准确的参考。

　　在实际选型应用中，这种轴承主要承受径向载荷，也能承受少量的轴向载荷，不适合用在轴向力很大的工况，比如重型破碎机的主轴支撑就不能选这类结构，但在中小型传动系统的辊筒、链轮轴、带轮轴支撑位，它的综合性价比远高于分体式轴承座加普通深沟球轴承的组合，装配、维护的时间成本能降低一半以上，这也是它在通用机械设备里被广泛应用的核心原因。很多新手工程师做设计时容易忽略这类标准件的细节，把安装孔画成圆孔、漏掉顶丝结构，或者把座体的外形尺寸做的和标准件不符，导致后续采购、安装时出现匹配问题，做三维建模时严格对照标准件的实际结构还原每个细节，才能给后续的生产、装配环节提供准确的参考。
