这类胀紧联结套主要应用在重载传动的轴毂连接场景,在矿山输送设备、重型减速机、大型风机、冶金轧机的传动链路中,常用来替代传统平键、花键连接,解决键连接存在的应力集中、对中精度差、拆装困难的问题。实际工况中,当轴与轮毂需要实现无间隙传动、同时承受较大径向载荷与交变扭矩时,这类胀紧结构的优势十分明显:靠拧紧高强度螺栓使包容面间产生径向抱紧力,靠接触面的静摩擦力传递扭矩、轴向力甚至复合载荷,没有键槽带来的轴截面削弱,也不会出现传动回程间隙,对中精度远高于键连接,尤其适合高速重载、需要频繁拆装调整的传动部位。

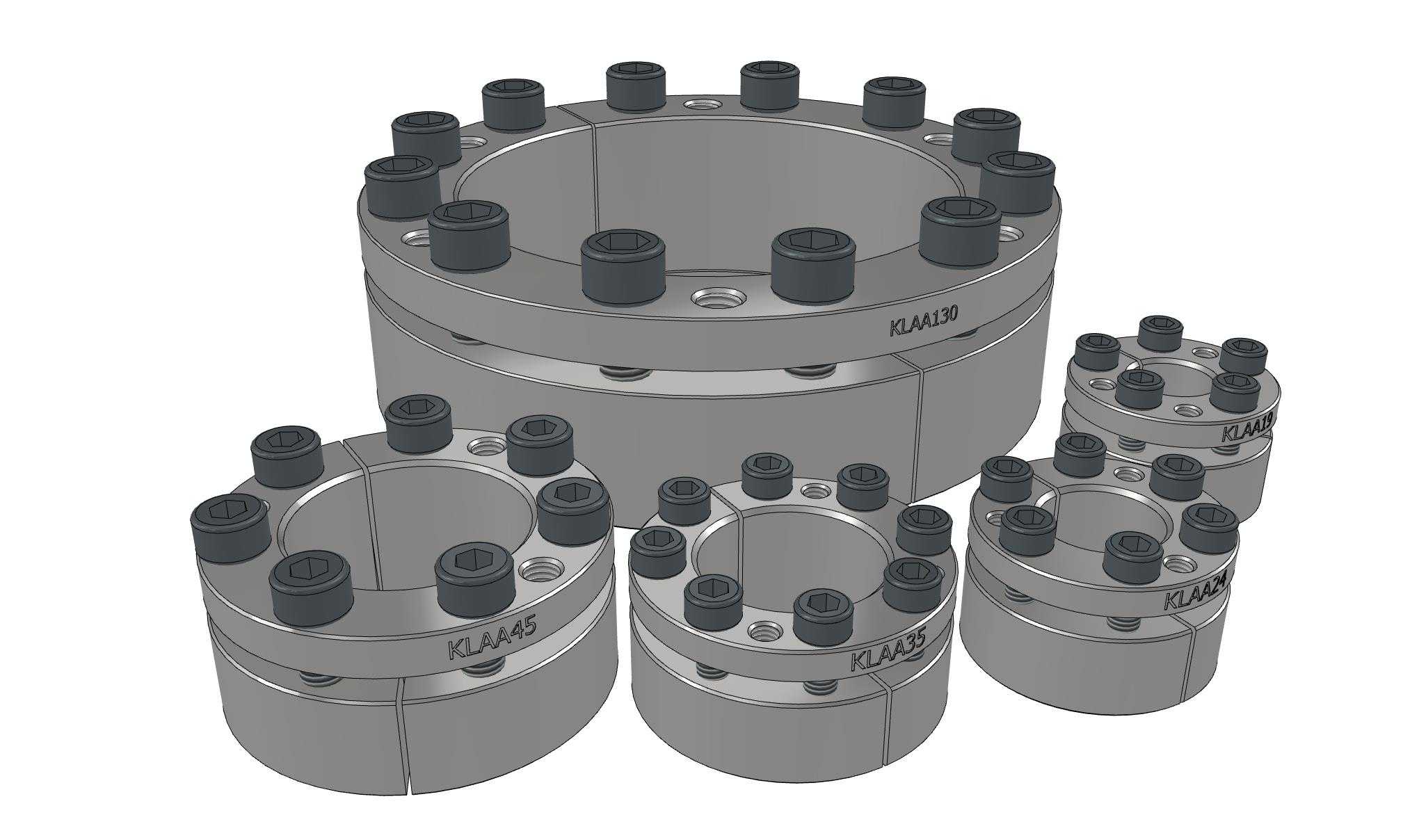

从结构设计来看,这套参数化模型覆盖了适配轴径19mm到150mm的全系列规格,不同规格的结构逻辑保持一致:采用双锥面胀紧原理,由内环、外环、高强度内六角螺栓组成,内环为开口结构,外环带有对应螺栓沉孔,螺栓拧紧过程中,双锥面产生相对轴向位移,迫使内环径向收缩抱紧轴面、外环径向胀开撑紧轮毂内壁,实现轴与轮毂的无键固连。设计时需要重点控制锥面的角度参数,通常锥角控制在自锁角度范围内,保证螺栓锁紧后不会出现松脱,同时要核算螺栓的拧紧力矩与抱紧力的对应关系,确保额定载荷下接触面不出现滑移。不同规格的螺栓数量、螺栓分布圆直径、套体总厚度、内外环锥面长度都随适配轴径成比例变化,参数化建模时将这些尺寸与适配轴径做关联驱动,调整轴径参数即可快速生成对应规格的完整模型,不需要重复绘制每个规格的结构,能大幅提升系列化选型时的建模效率。
安装边界方面,这类胀紧套对安装面的加工精度有明确要求:轴与轮毂的配合面粗糙度需要达到Ra1.6-Ra3.2,安装前需要清理配合面的油污、毛刺,不能有润滑脂残留,避免摩擦力不足导致传动打滑。安装时需要按照对角交叉的顺序逐步拧紧螺栓,分3-4次逐步加载到额定拧紧力矩,不能沿圆周顺序单次拧紧,否则会导致锥面受力不均,抱紧力达不到设计值,运行时容易出现滑移窜动。安装完成后胀紧套的轴向定位精度很高,没有传动间隙,不需要额外做轴向定位结构,拆卸时只需要将螺栓逐步松开,顶开锥面即可轻松分离轴与轮毂,不会损伤配合面,这对于需要定期维护、更换传动部件的设备来说,能大幅降低拆装维护的工作量。
在实际选型应用中,需要根据传递的额定扭矩、轴径大小、轮毂内孔尺寸选择对应规格的胀紧套,核算结合面的压应力不能超过轴与轮毂材料的屈服强度,避免胀紧时压溃配合面。这套参数化模型可以直接导入到设备的整体装配中,不需要额外做结构简化,模型中保留了螺栓沉孔、开口缝隙、表面标识等细节,装配干涉检查时可以直接验证安装空间是否足够,比如螺栓拧紧时的操作空间、胀紧套安装后与周边密封件、轴承端盖的距离是否满足要求,避免实际装配时出现空间干涉。相比传统的键连接结构,这类胀紧套的传动噪音更低,抗交变载荷能力更强,在频繁正反转的传动场景中,不会出现键槽磨损、滚键的故障,能有效提升传动系统的运行可靠性,延长设备的维护周期。
