工业设备用红色蘑菇头急停终止开关

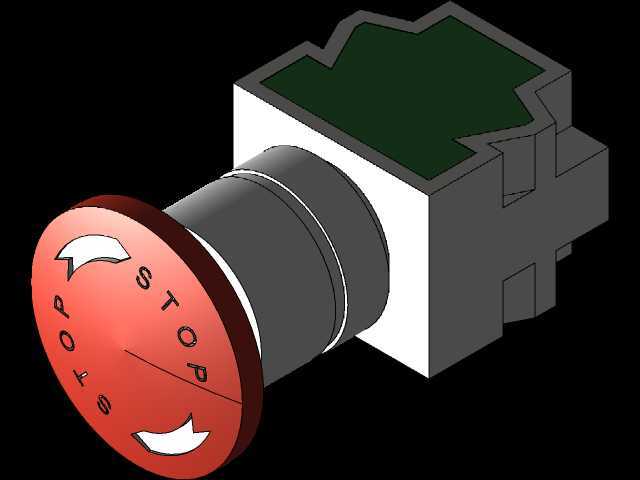

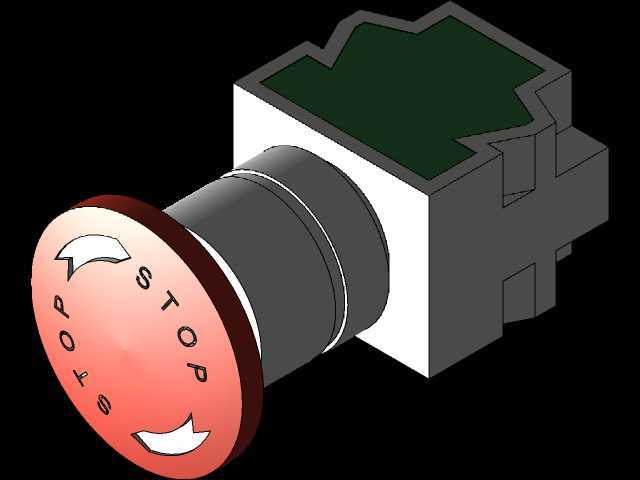

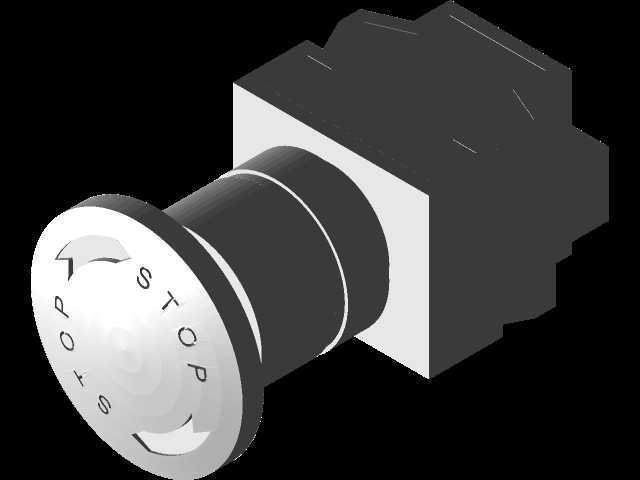

　　在工业自动化生产线、机器人工作站、输送设备、机床加工单元等各类需要紧急切断动力的场景中，这类蘑菇头急停终止开关是不可或缺的安全操作部件，它的核心作用是在设备出现异常工况、人员操作失误或者现场出现安全隐患时，操作人员可以第一时间拍压按钮，快速切断设备的控制回路或者动力回路，让运行中的设备立刻停止动作，避免机械伤害、设备碰撞、物料损毁等事故扩大。从结构设计来看，这款开关采用了辨识度极高的红色蘑菇头操作端，按钮表面模压有STOP字样与方向指示箭头，箭头明确标注了旋转复位的方向，避免操作人员在紧急处置后误操作无法复位，大直径的蘑菇头设计不需要操作人员精准对准点位，哪怕是戴着手套、在慌乱状态下也能顺利拍压触发，操作触发的行程经过合理设计，拍压时的反馈力度清晰，不会出现误触发也不会因为按压力度要求过高导致紧急状态下无法触发。

　　开关的安装基座采用方形结构，适配工业标准的面板安装开孔尺寸，基座部分预留了足够的接线空间，内部的触点模块支持常开常闭触点组合，既可以接入安全回路实现硬线急停，也可以接入PLC的输入模块实现状态反馈，基座的外壳采用工程塑料材质，具备足够的结构强度，同时具备一定的耐油污、耐粉尘特性，适配车间复杂的使用环境。在设计建模过程中，首先要确定操作头的直径与突出安装面板的高度，要兼顾操作便利性与防止意外磕碰的平衡，突出高度过高容易被过往的物料、工具误碰触发停机，突出高度不够则会导致紧急情况下拍压不便；安装基座的尺寸要匹配常用的电气柜面板开孔规格，基座上的安装卡扣结构要做的足够可靠，保证开关安装到面板后不会因为长期拍压出现松动脱落；操作头与基座之间的密封结构也要在模型中体现，避免车间的切削液、粉尘进入开关内部造成触点接触不良。

　　从安装边界来看，这类开关通常安装在设备操作面板的显眼位置，周边要预留足够的操作空间，不能被其他按钮、指示灯或者防护结构遮挡，安装时要保证操作面高出周边元件至少5mm，确保拍压时不会被周边元件干涉；开关的后部接线端要预留至少30mm的走线空间，方便接线与后期维护，同时要和柜内的强电元件保持足够的安全间距，避免电磁干扰影响信号稳定性。在实际设备选型应用中，这类急停开关的触发力、复位方式、触点容量都要匹配设备的安全等级要求，对于高风险的设备还要配合安全继电器使用，实现双通道的安全回路检测，避免单个触点粘连导致急停功能失效，建模时还原的结构细节可以帮助结构设计人员在做面板布局时提前校验安装干涉，也能帮助电气设计人员确认开关的安装尺寸与接线空间，提前完成电气柜的布局规划，减少后期装配时的改造成本。
