小型卧式空气压缩机组结构设计方案

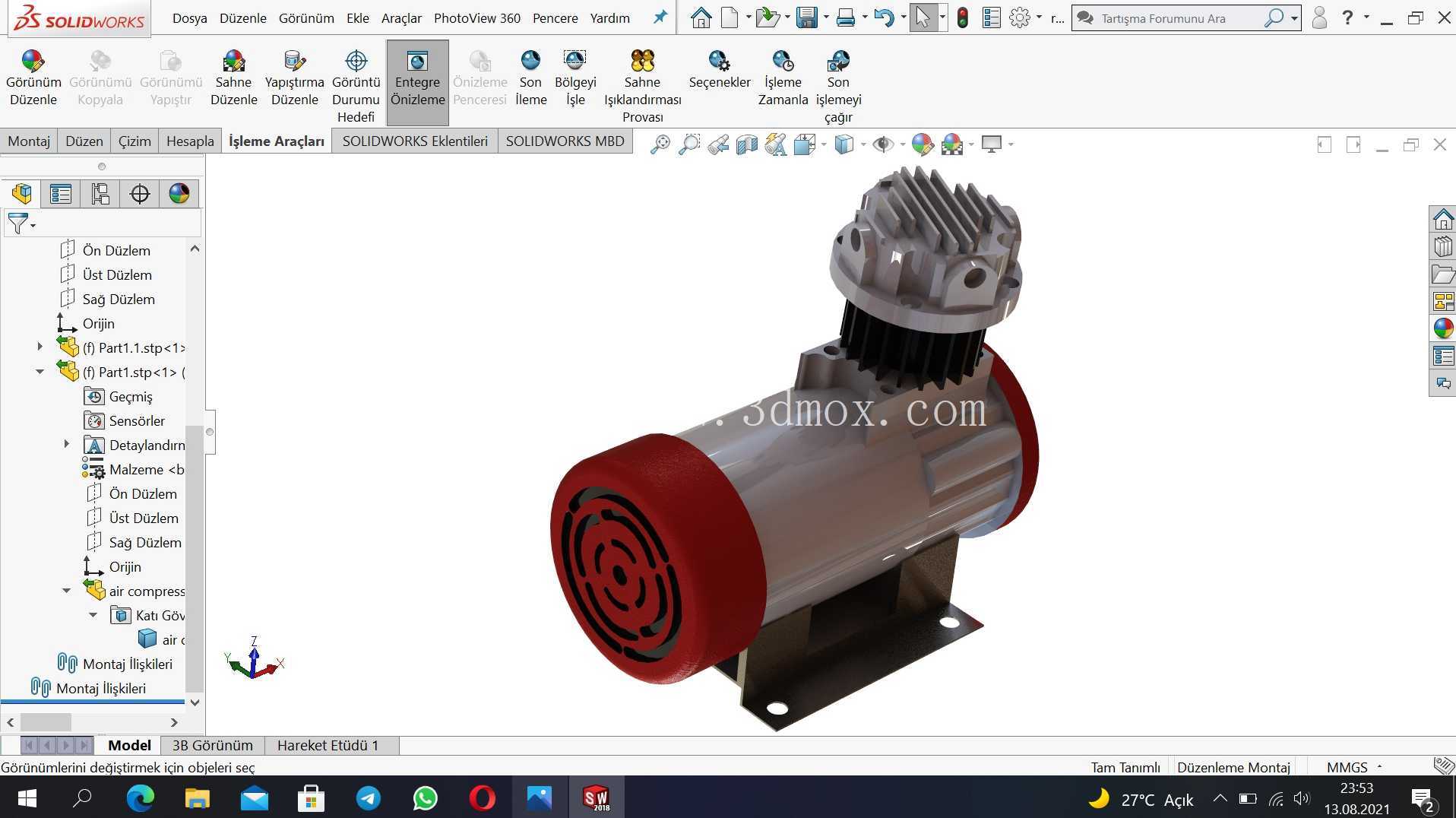

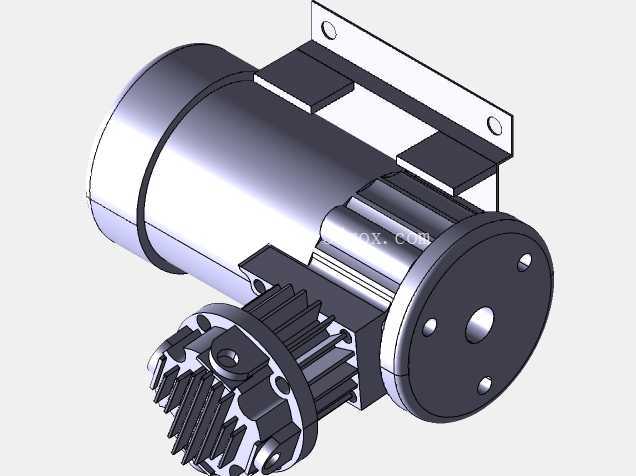

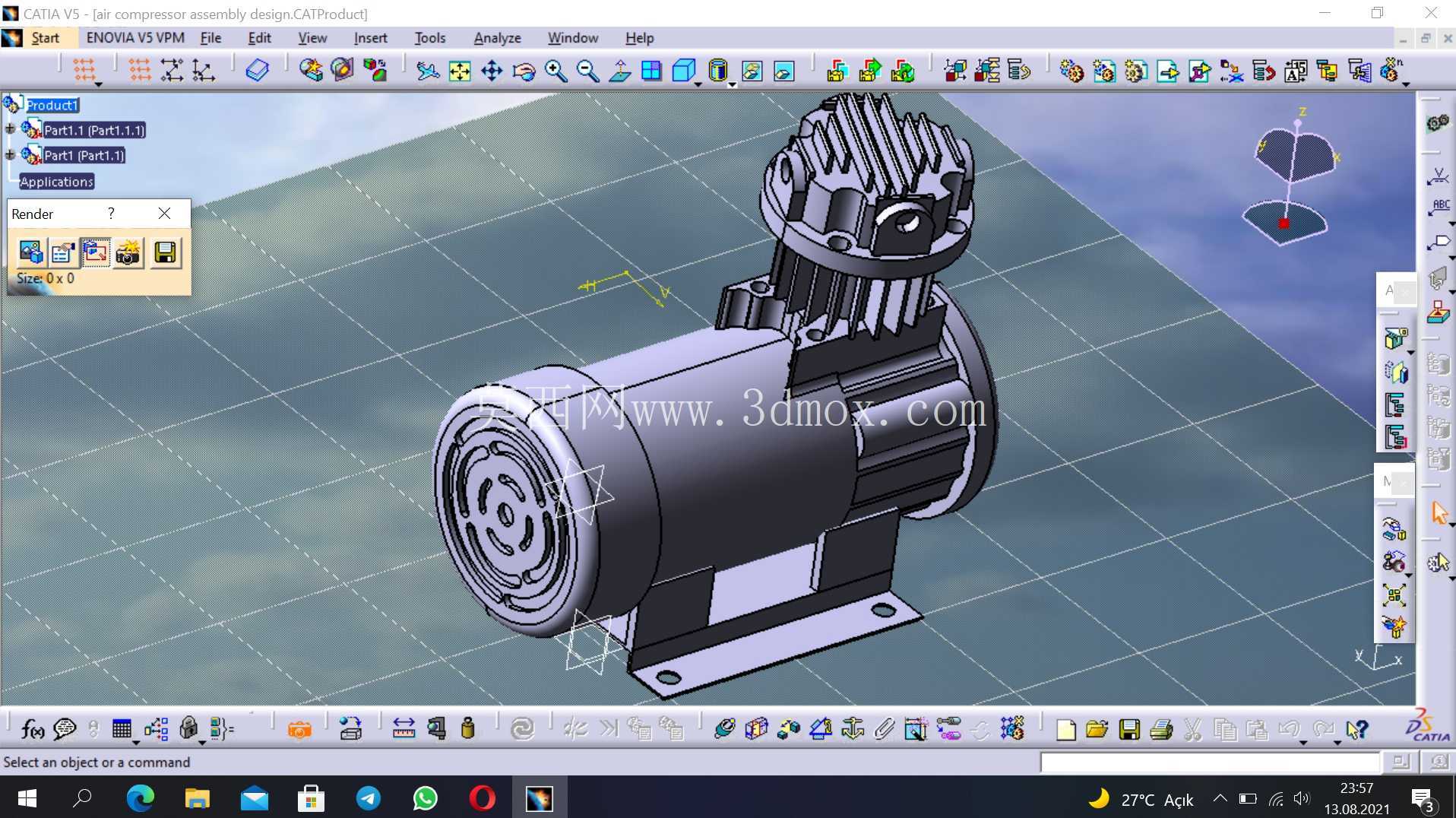

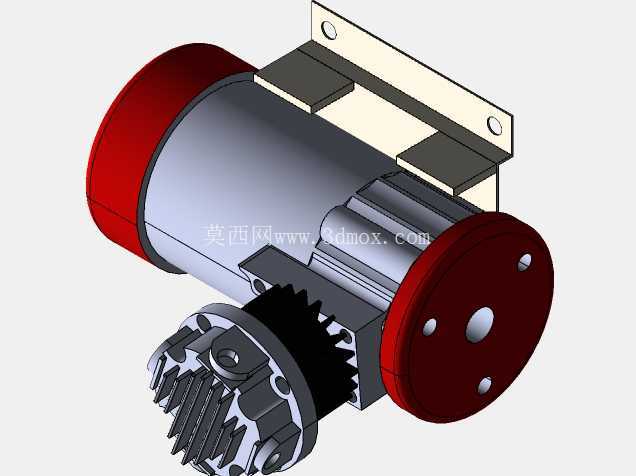

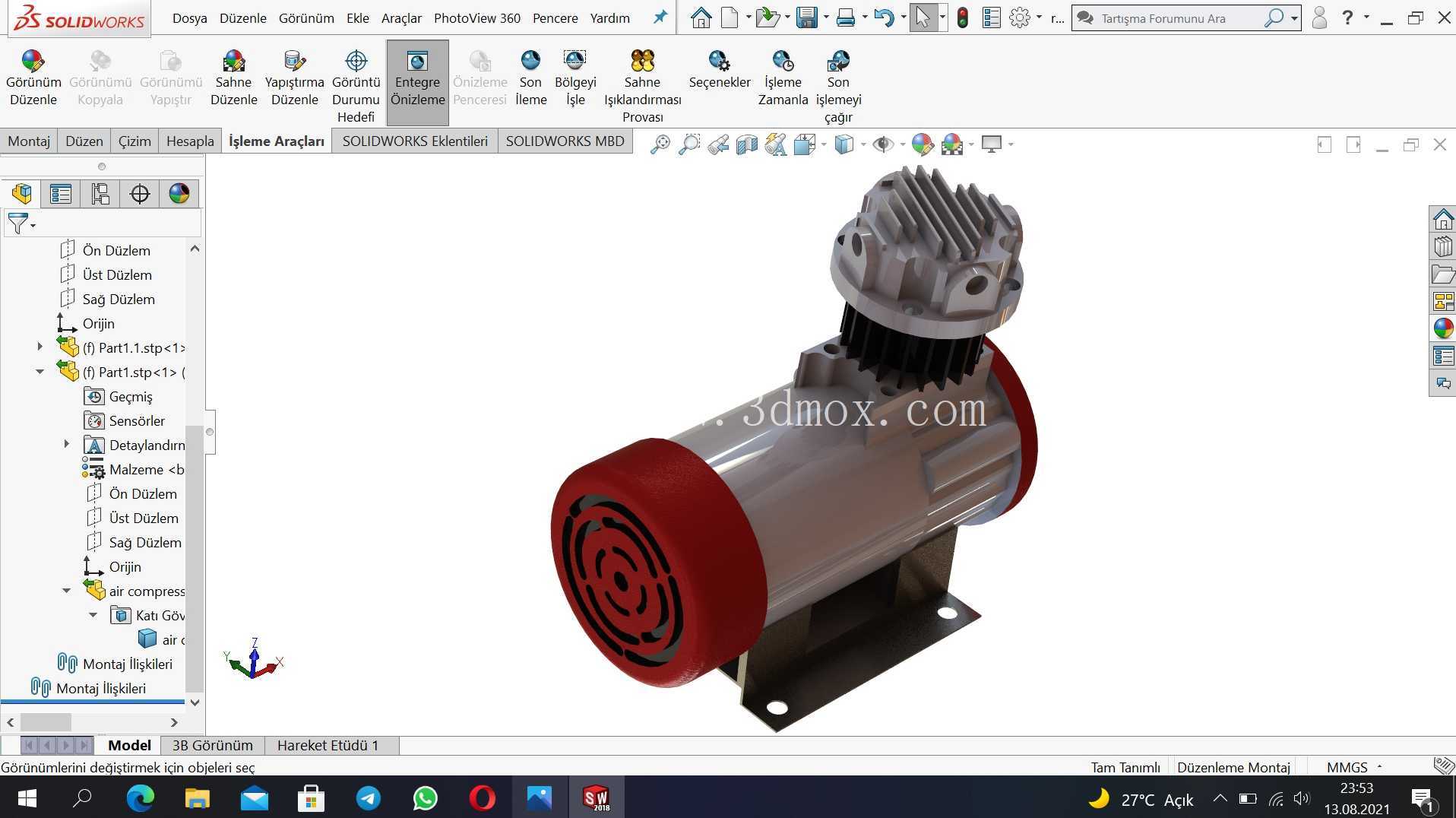

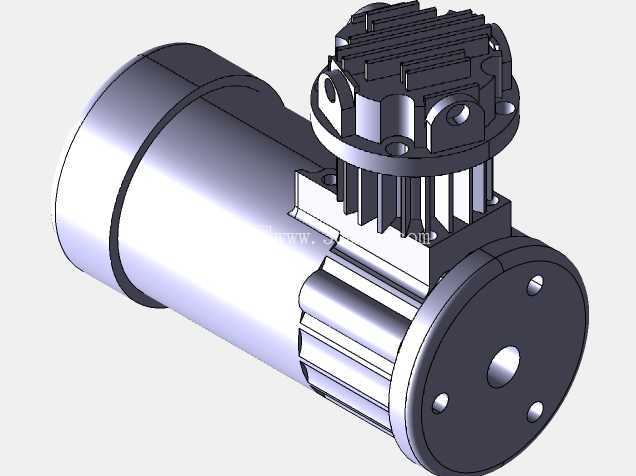

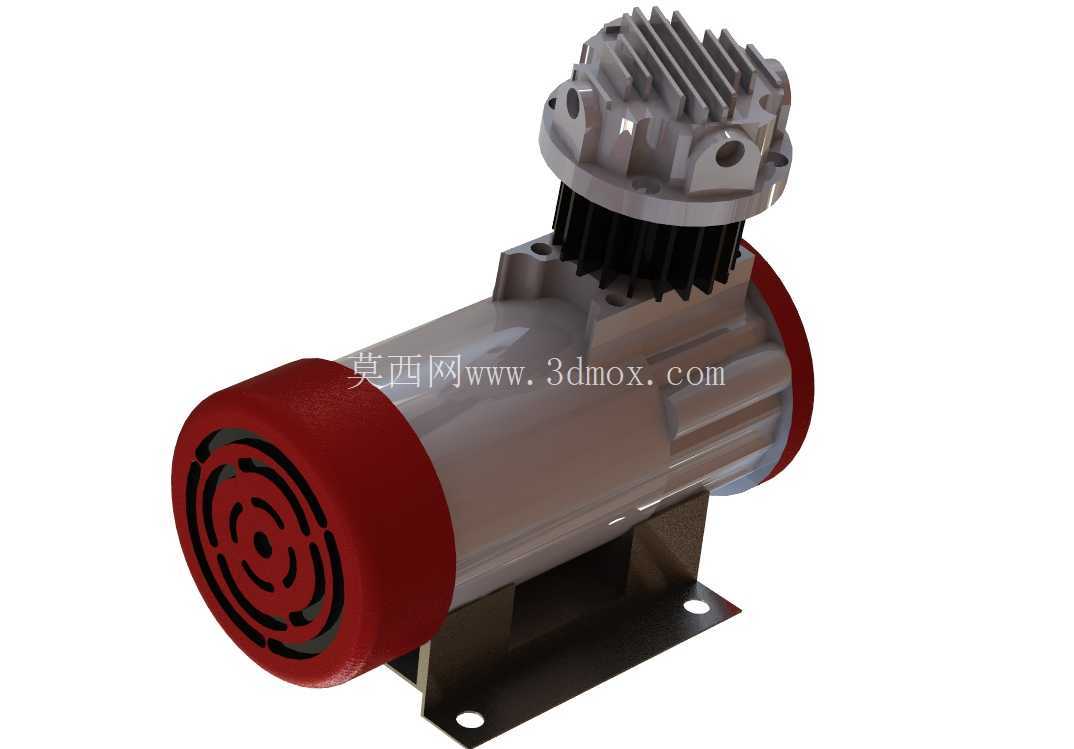

　　在小型气动配套、实验室气源供给、便携气动工具驱动这类场景里，这类卧式布局的空气压缩单元一直是兼顾安装空间与输出稳定性的优选方案，不同于大型工业站房级的压缩机组，该款结构针对紧凑型安装场景做了全维度的尺寸收敛，整机横向布置的泵体主体将动力输入段、压缩腔体、散热端盖沿轴向排布，底部安装支脚的孔位间距控制在适配常规设备机架预留位的范围，不需要额外做转接板即可直接固定在型材框架或者设备舱内的安装平面上，安装时仅需保证支脚平面与安装面的平面度公差在0.2mm以内，就能避免运行过程中因装配应力带来的异常振动。从功能实现逻辑来看，该结构的核心压缩段采用偏心活塞式的压缩原理，进气端集成在缸头侧的散热鳍片基座内，鳍片的排布方向顺着设备运行时的自然气流走向设置，不需要额外加装独立散热风扇，就能在连续运行工况下把缸头温度控制在橡胶密封件的耐受温度区间内，减少高温导致的密封件老化漏气问题。端盖部分采用带环形消音槽的结构设计，压缩后的气体排出时的气流脉动会在环形槽内经过多次折返缓冲，相比平端盖结构能降低15%左右的排气噪音，适合对噪音控制有要求的室内配套场景。

　　设计过程中优先做了部件的集成化处理，将原本需要独立安装的进气过滤腔、排气缓冲腔、轴承定位座整合到同一个主体铸件上，减少了三个需要密封的结合面，既降低了加工环节的密封面铣削工作量，也减少了长期运行后结合面漏气的故障点。动力输入侧的齿轮连接结构做了齿形修形处理，啮合间隙控制在0.1mm到0.15mm之间，既保证传动过程中不会出现卡滞，也能避免间隙过大带来的传动冲击噪音，齿轮端的密封采用双唇口密封圈，内侧唇口阻挡腔体内部的润滑油泄漏，外侧唇口阻挡外界粉尘进入传动腔，适配多粉尘的车间作业环境。

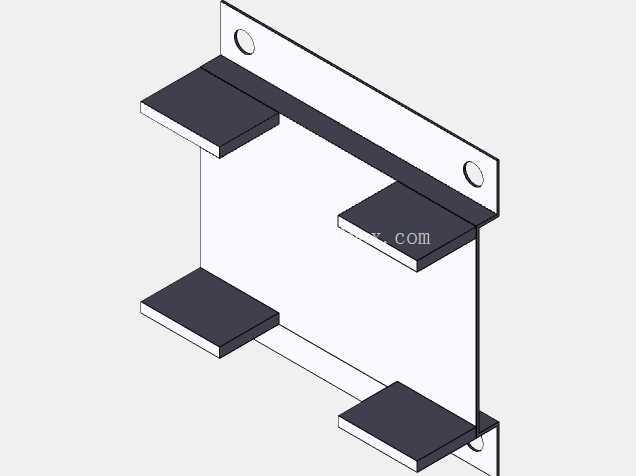

　　安装边界方面，整机的最大外轮廓没有突出的外接管路接口，所有气路接口都设置在缸头的后侧端面，外接气管时不会超出整机的宽度边界，在设备舱内布局时不需要为外接管路预留额外的侧向空间，垂直方向的最高点是散热鳍片的顶端，距离底部安装面的高度控制在紧凑区间，适合安装在设备舱的中层空间，不会和上下层的其他部件产生干涉。实际选型适配时，该结构可配套小型气动拧紧工具、实验室气动回路测试台、小型气动输送装置作为气源发生单元，运行时的振动幅度通过底部支脚的结构优化得到控制，支脚的安装面做了局部加厚处理，即使直接固定在薄型型材机架上，也不会因为运行振动导致机架产生共振异响。

　　结构细节上，压缩腔体的内壁做了珩磨处理，表面粗糙度达到Ra0.8，配合活塞环的密封结构能保证压缩过程中的容积效率维持在较高水平，减少无用功损耗。端盖与主体的连接采用均布的内六角螺钉，螺钉的拧紧力矩做了统一规范，避免因力矩不均导致端盖变形影响密封性能。日常维护时，仅需拆下侧端盖即可更换活塞环与密封件，不需要将整个整机从安装位上拆解，大幅降低了后期维护的操作难度。针对不同的供气压力需求，该结构可通过调整缸头内的阀片弹簧刚度来适配0.4MPa到0.8MPa的常用输出压力区间，不需要改动主体的外部安装尺寸，能覆盖绝大多数小型气动场景的气源需求。
