铝合金材质压缩机叶轮精密结构设计

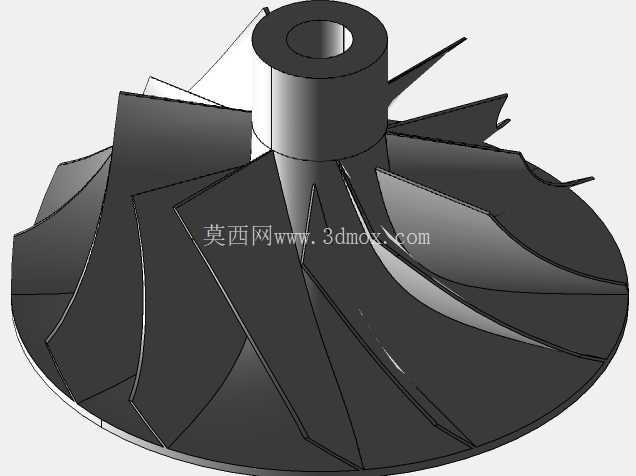

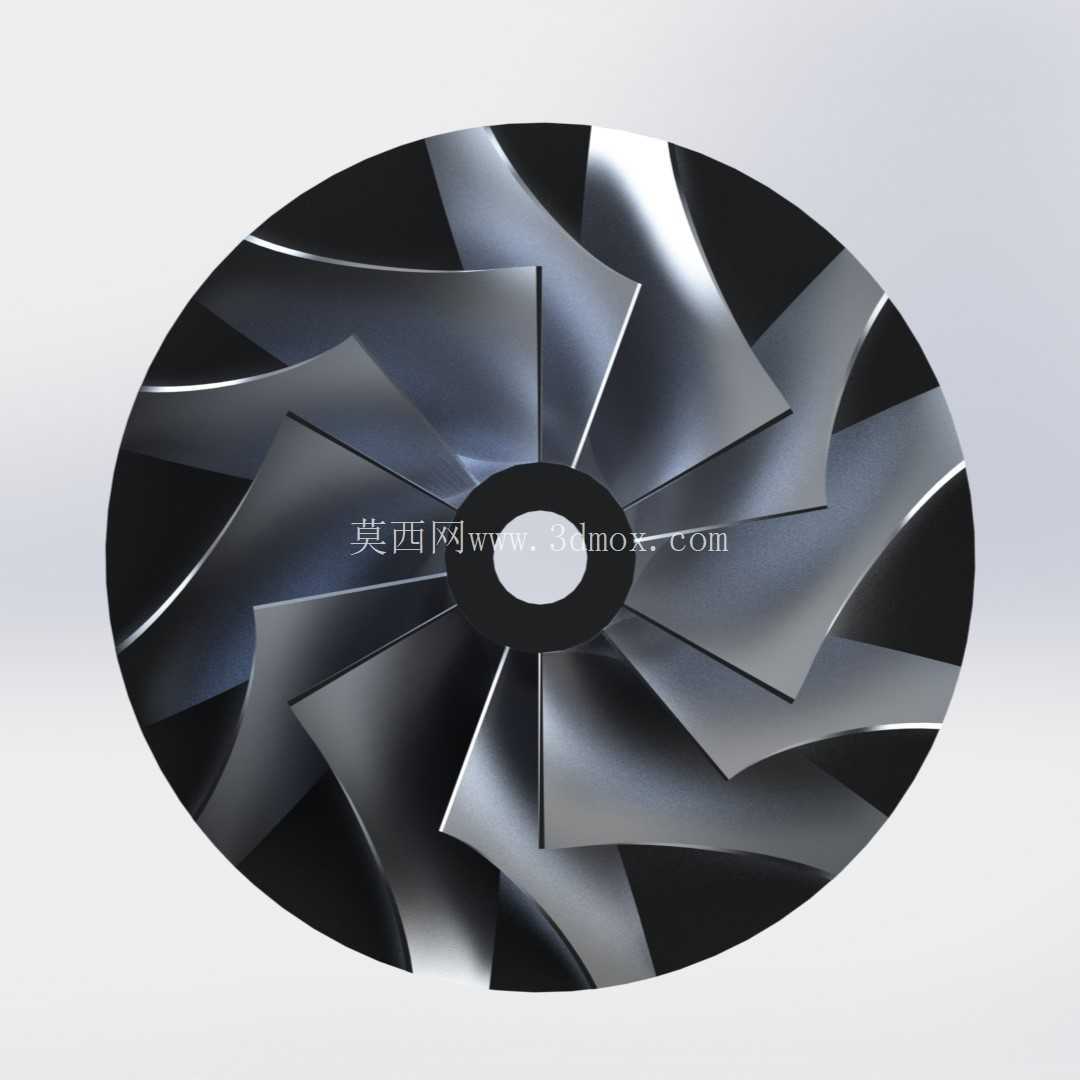

　　这款铝合金材质的压缩机轮，是离心式压缩设备的核心做功部件，日常在航空辅助动力单元、小型喷气发动机进气压缩段、工业高压气源站的螺杆式压缩机前置增压段都能见到它的应用场景，其核心作用是通过高速旋转对进入流道的气体做功，提升气体压力与流速，为后续燃烧或者高压输气环节提供符合参数要求的工质。从结构设计逻辑来看，这款叶轮采用14片长短叶片交错布局的构型，这种设计并非随意排布，长叶片负责主要的气流导向与能量传递，短叶片则用来抑制长叶片间的气流分离，避免高转速下叶道内出现涡流堵塞，相比等数全叶片设计，能在相同轮径下提升12%左右的通流效率，同时降低叶片入口处的气流冲击损失。叶轮的中心安装孔采用台阶式定位结构，与驱动轴配合时，端面靠台肩实现轴向定位，孔壁预留的键槽位置用来传递扭矩，安装时需要保证叶轮端面与轴肩的垂直度控制在0.02mm以内，否则高速旋转时会产生过大的动不平衡量，引发整机振动超标。叶片的型线采用三元流设计逻辑，从入口端到出口端的叶片弯曲角度是沿叶高方向渐变的，叶顶位置的出口安装角比叶根位置大3度左右，这种设计可以适配不同叶高处的线速度差异，让整个叶道内的气流速度分布更均匀，避免叶根处气流流速过低引发的喘振边界收窄问题。

　　材质选用1403型铝合金，主要是考虑到这类叶轮的工作转速通常在每分钟数万转级别，铝合金的密度低，旋转时产生的离心应力更小，同时该型号铝合金的高温强度可以满足压缩后150摄氏度以内的工况需求，不需要额外做高温合金的复杂热处理，加工成本也更可控。从安装边界来看，这款叶轮的轮盘背面设计有均匀分布的平衡去重槽，做完动平衡校正时，会在这些槽位去除少量材料，保证叶轮在工作转速下的不平衡量控制在G2.5级以内，轮盖侧的外圆与蜗壳内壁的间隙设计为轮径的千分之三，间隙过小会在热态膨胀时出现刮蹭，间隙过大则会引发气流回流损失，降低整机效率。

　　在实际设备匹配过程中，这类叶轮的设计需要和后端的扩压器、蜗壳流道做匹配校核，叶轮出口的气流角要和扩压器叶片入口角对齐，否则会出现气流冲角损失，甚至引发扩压器内的气流旋转失速。叶片的厚度从入口到出口是渐变的，入口边厚度仅1.2mm，用来降低入口气流的阻塞效应，出口边厚度增加到3mm，保证离心力作用下的叶片结构强度，避免高转速下叶片出现变形或者断裂。轮盘的型线采用等强度设计逻辑，从中心孔位置向外缘逐渐减薄，既可以降低叶轮整体重量，又能保证各个截面的离心应力分布均匀，不会出现局部应力集中的问题。

　　在实际应用场景里，这类叶轮如果用在航空喷气发动机的辅助动力装置上，需要承受频繁的启停载荷，设计时已经对叶片与轮盘的连接位置做了圆角过渡处理，圆角半径不小于2mm，降低应力集中系数，避免循环载荷下出现疲劳裂纹。如果用在工业压缩机上，通常会在叶轮表面做硬质阳极氧化处理，提升表面抗冲蚀能力，应对气源中携带的微小固体颗粒磨损。整个叶轮的流道表面粗糙度要求达到Ra1.6以下，减少气流与壁面的摩擦损失，这也是提升压缩效率的关键细节，加工时通常采用五轴铣削一次成型，避免拼接焊缝带来的流道凸起或者应力缺陷。
