法兰连接式手动截止阀三维结构设计

　　在石油炼化、化工生产、市政给排水、热力输送等工业管路系统中，手动法兰截止阀是应用频次极高的截断类控制部件，核心作用是实现管路内介质的通断控制，相比闸阀、蝶阀类产品，其密封性能更可靠，节流调节精度更易把控，适合对介质截断密封性要求较高的中低压管路场景，可适配清水、油品、蒸汽、弱腐蚀性化工介质等多种流体工况。

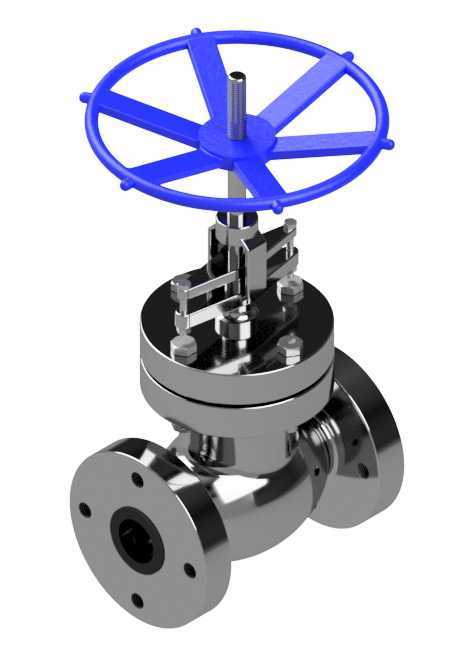

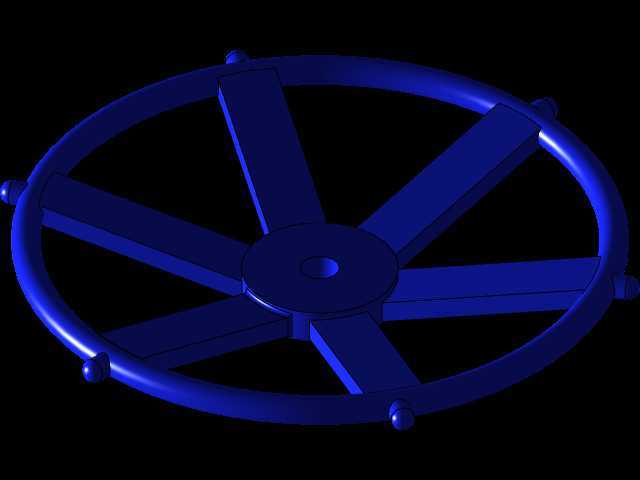

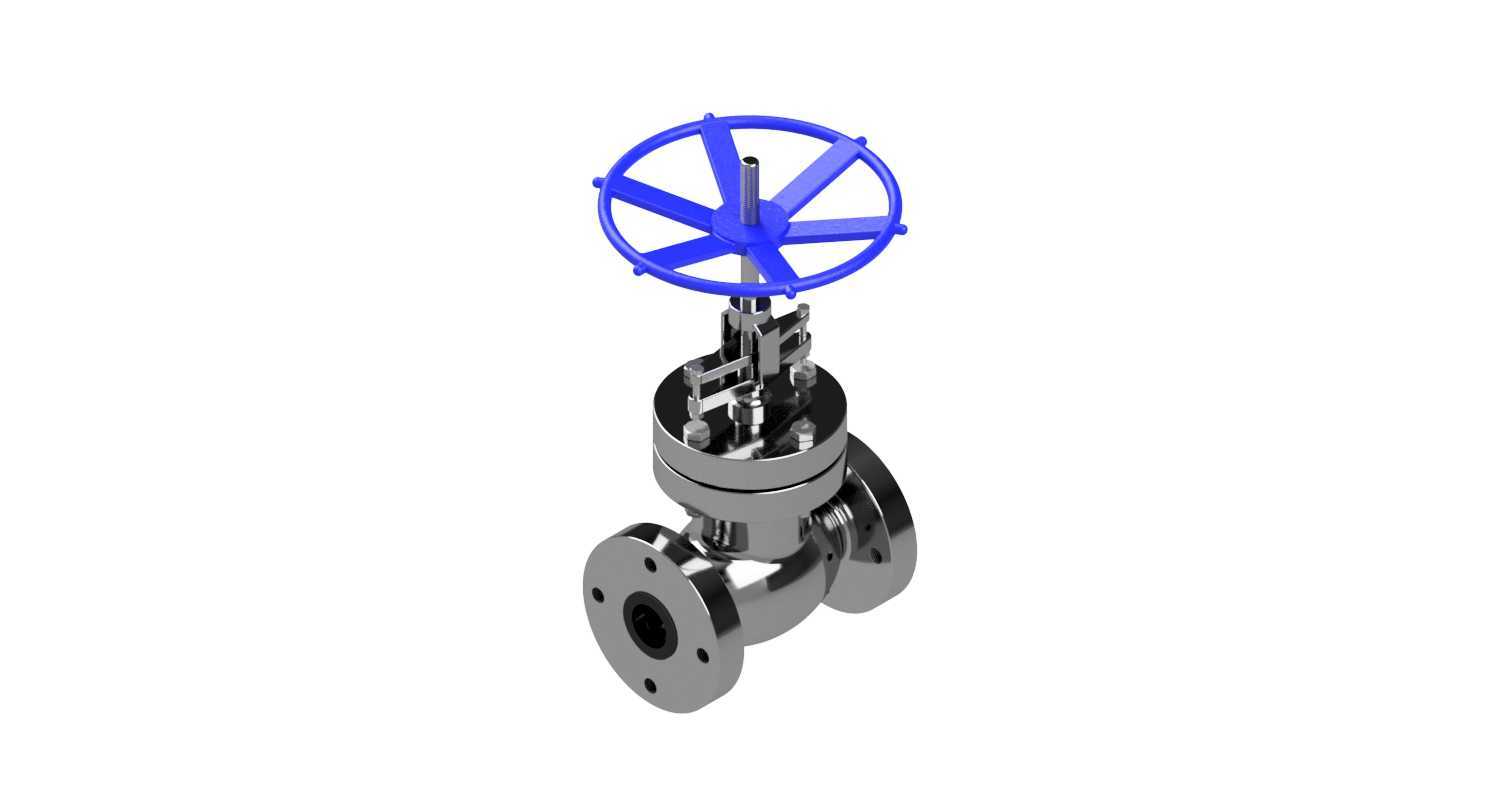

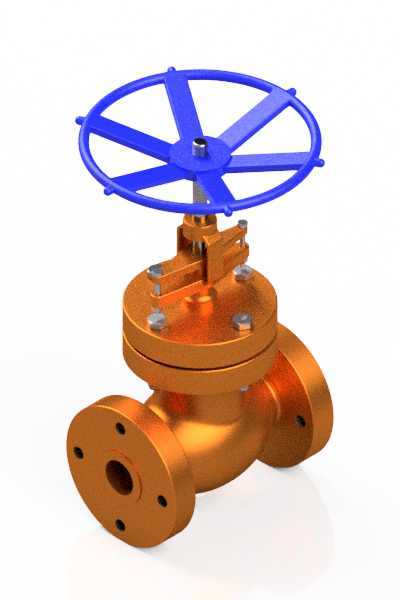

　　这款截止阀采用直通式流道结构设计，整体为双侧法兰连接形式，安装时可直接与同压力等级的管路法兰通过螺栓组紧固对接，法兰端面的密封槽适配通用缠绕式垫片或金属包覆垫片，能满足常规1.6MPa-4.0MPa压力等级的管路密封要求。操作端采用轮辐式手轮结构，相比实心轮盘在保证操作扭矩传递强度的前提下，有效降低了整体自重，轮辐的镂空设计也方便操作人员在狭窄安装空间内多角度施力，手轮与阀杆之间通过键连接传递扭矩，阀杆处设置了多级填料密封结构，可通过填料压盖的螺栓预紧力调整密封压紧程度，避免介质沿阀杆配合间隙出现外漏，日常维护时无需拆解阀体整体即可完成填料更换，大幅降低现场运维工作量。

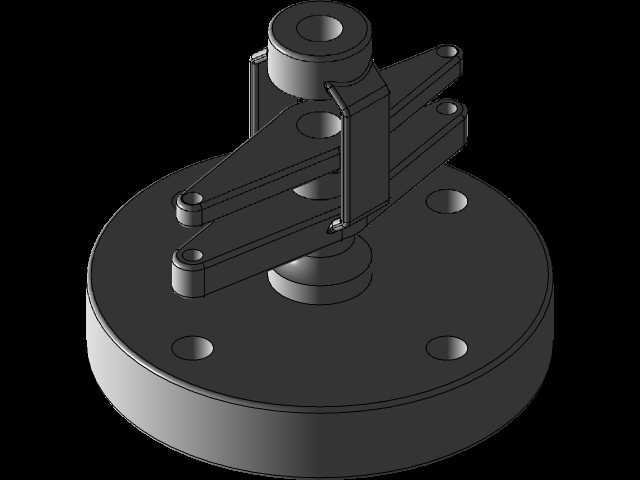

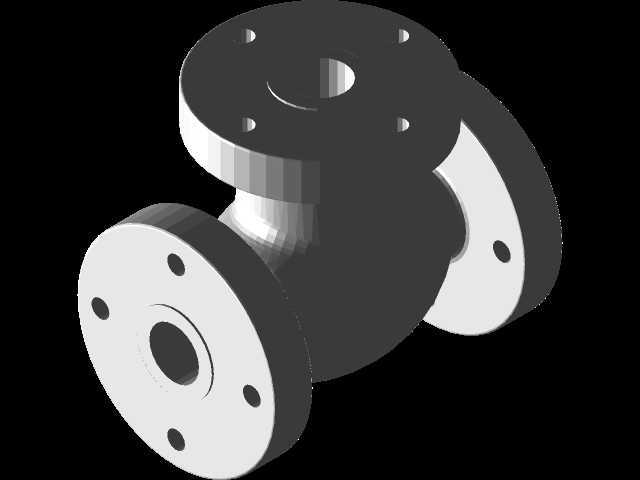

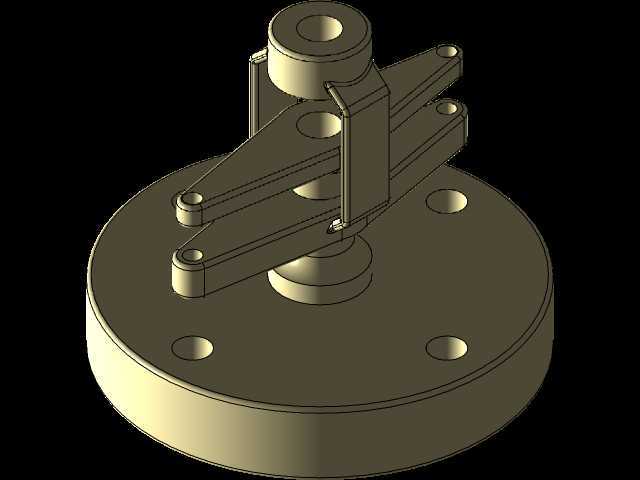

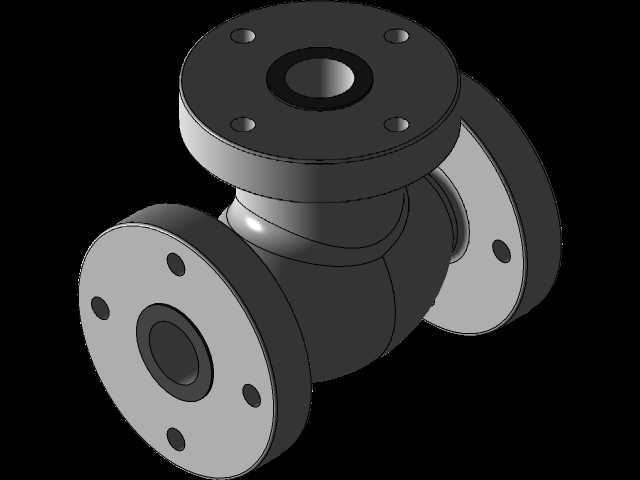

　　从结构设计逻辑来看，这款模型完整还原了截止阀的核心运动副与装配关系：阀瓣与阀杆采用活动铰接结构，可在关闭过程中自动适配阀座密封面的角度偏差，避免硬接触造成的密封面刮伤，保证密封副的贴合度；阀体流道采用S型流线设计，相比直角式截止阀能有效降低介质流经时的局部阻力损失，减少管路系统的压损能耗；中法兰位置采用螺栓组连接阀体与阀盖，密封面设置金属缠绕垫，兼顾承压能力与密封可靠性，阀盖上方的支架结构为阀杆升降提供导向支撑，避免阀杆升降过程中出现偏摆，保证阀瓣与阀座的同轴度。

　　从安装边界尺寸来看，这款截止阀的结构长度、法兰连接尺寸、法兰螺栓孔分布圆直径均遵循通用管路阀门的尺寸规范，可直接替换同规格同压力等级的现有管路截止阀，无需额外调整管路安装间距；手轮的操作高度、外径尺寸符合人工操作的人机工程要求，正常成年人无需借助加长杆即可完成阀门的全开全关操作，手轮顶部设置的阀杆位置标识可直观反馈阀门的当前开度，方便现场操作人员快速判断管路通断状态。

　　建模过程中对各部件的配合公差做了合理还原：阀杆与填料函的配合间隙控制在滑动配合公差范围内，既保证阀杆升降顺畅无卡滞，又能保证填料的密封效果；阀瓣导向筋与阀体内腔导向槽的配合间隙经过合理设定，避免阀门启闭过程中阀瓣出现旋转磨损密封面；所有螺栓连接位置的孔位、螺纹规格均符合通用机械设计标准，可直接导出工程图用于生产加工参考，也可用于管路系统的整体装配干涉检查，帮助设计人员在管路布局阶段提前验证阀门安装空间、操作空间是否满足现场要求，避免后期施工时出现安装干涉、操作空间不足等问题。

　　在实际工况应用中，这类截止阀通常安装在管路的分支节点、设备进出口位置，用于设备检修时的介质截断，也可用于小流量工况下的粗略节流调节，其密封面采用锥面或平面密封结构，相比线密封的闸阀，在频繁启闭的工况下密封面更不易被介质冲刷损坏，使用寿命更长。需要注意的是，这类直通式截止阀安装时需遵循“低进高出”的流向要求，模型上也预留了流向标识的安装位置，可避免现场安装时出现流向装反的问题，减少管路压损、保证密封可靠性。
