单筒式液压阻尼减震缓冲构件结构设计

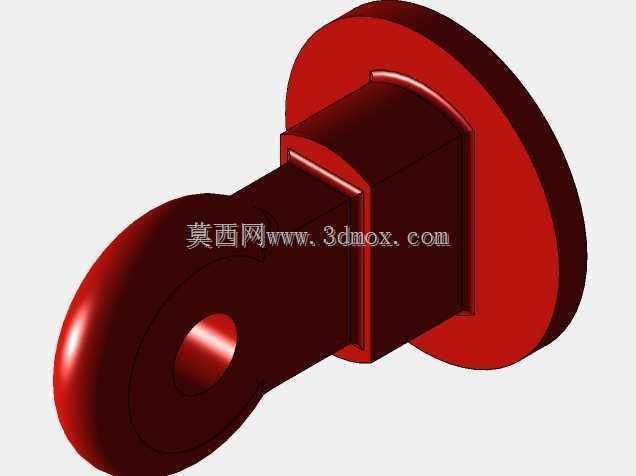

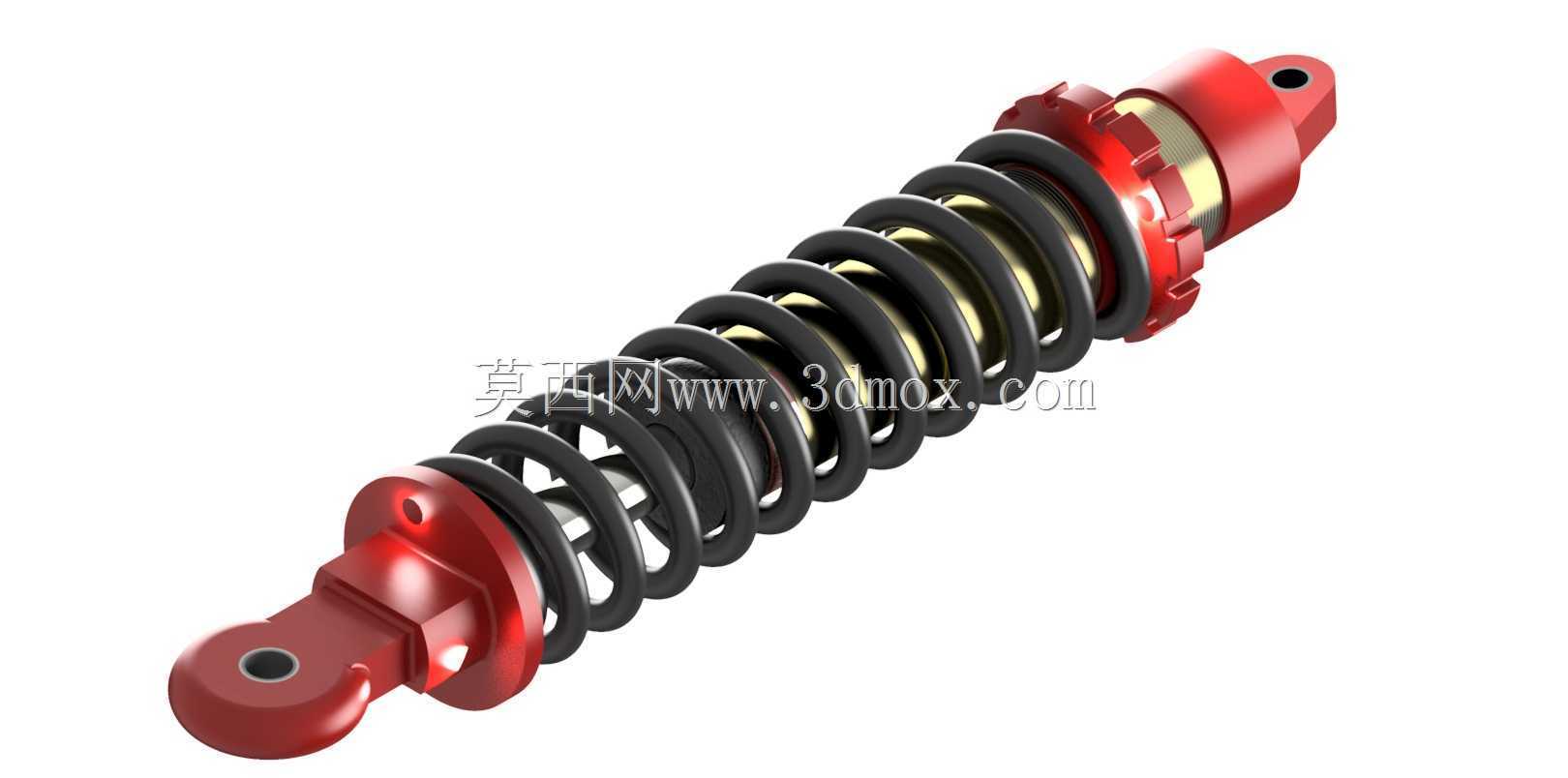

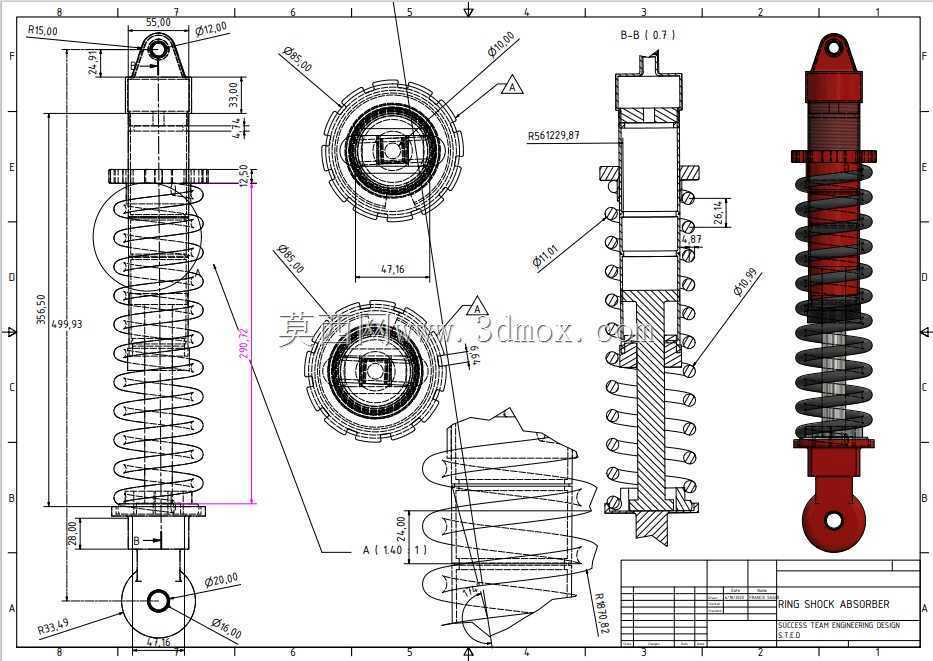

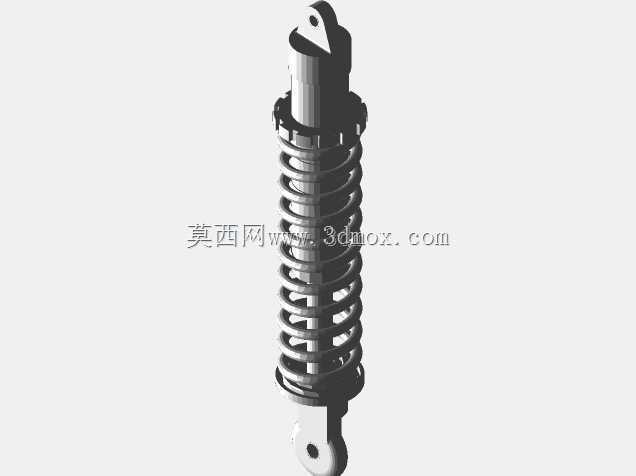

　　在行走类机械的底盘悬挂系统、小型代步载具的行走机构、部分工业设备的隔振安装场景中，这类单管减震构件是承担动载荷缓冲、振动能量耗散的核心部件，区别于传统双筒减震结构，单管构型的储油腔与工作腔集成在单筒缸体内，结构更紧凑，径向安装尺寸更小，适合安装空间局促的紧凑型载具与设备场景。从结构功能逻辑来看，该构件将螺旋压缩弹簧与液压阻尼芯轴同轴集成，两端的铰接吊耳分别对应安装侧与载荷侧的连接位，吊耳内预留的销轴安装孔可匹配标准圆柱销轴实现铰接固定，允许工作过程中存在小角度的摆角偏移，避免构件受侧向弯矩造成密封件偏磨、活塞杆弯曲失效。外覆的螺旋压缩弹簧承担静载荷支撑与冲击载荷的初步缓冲，弹簧刚度经过匹配计算，可在额定载荷下保持合理的静挠度，

　　避免载具或设备在静止状态下出现悬架塌缩，同时在受到路面冲击、设备启停振动时，弹簧可将瞬时冲击动能转化为弹性势能，避免刚性冲击直接传递到主体结构。内置的液压阻尼芯则负责将弹簧往复运动产生的弹性势能通过油液节流转化为热能耗散，抑制弹簧的反复余振，避免出现持续弹跳、振动放大的问题，阻尼阀系的设计匹配对应载荷下的振动频率，可在不同压缩、拉伸行程下提供适配的阻尼力，兼顾低速行驶时的缓冲柔和度与高速工况下的振动抑制能力。从设计落地的角度考量，该构件的安装边界需要重点核对两端吊耳的孔距、孔径参数，以及弹簧的最大压缩高度、最小安装长度，避免安装后出现弹簧并圈、活塞杆触底的硬冲击问题，同时要预留足够的径向空间，

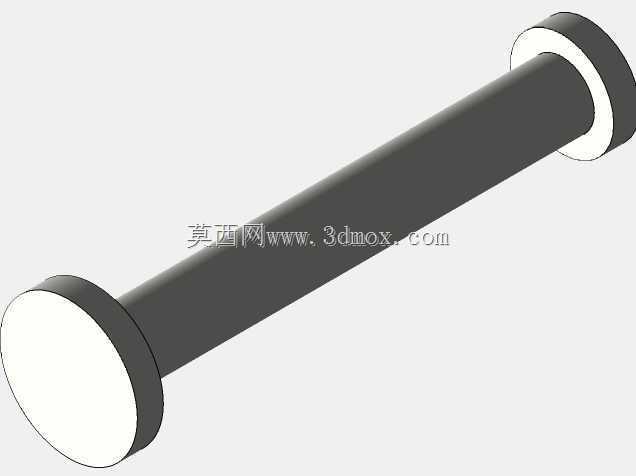

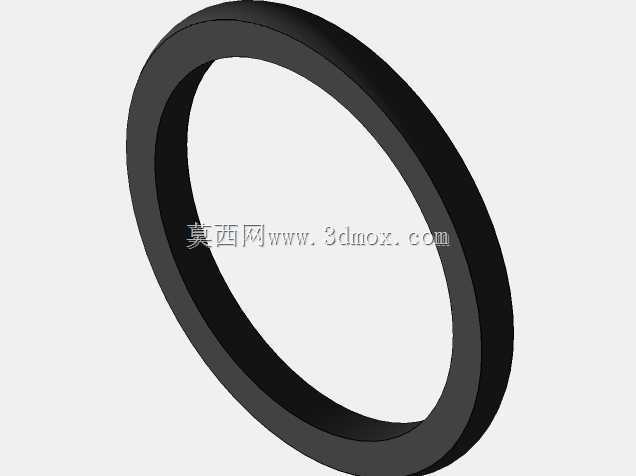

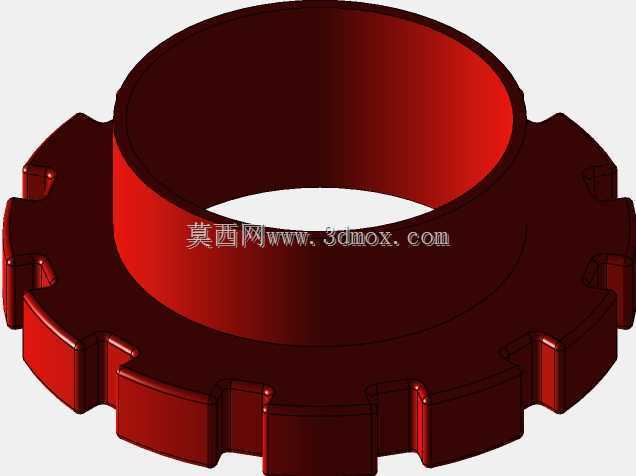

　　避免弹簧压缩过程中与周边构件发生运动干涉。上端的调节锁止结构可用于调整弹簧预紧力，适配不同的静载荷工况，比如同一款减震构件应用在不同载重的小型载具上时，可通过调整弹簧预压量改变初始支撑刚度，无需更换弹簧即可匹配载荷变化。缸体外侧的红色防护端盖一方面承担弹簧的上下限位作用，另一方面可阻挡泥沙、灰尘进入活塞杆与缸体的密封配合面，延长密封件的使用寿命，活塞杆表面做了硬化处理，降低往复运动过程中的磨损速率，密封结构采用多道唇形密封圈组合，既防止液压油泄漏，也阻挡外界杂质侵入缸体内部。在实际选型匹配过程中，需要结合应用场景的额定载荷、最大冲击行程、振动频率区间来匹配对应的弹簧刚度与阻尼系数，比如应用在非道路小型作业机械上时，

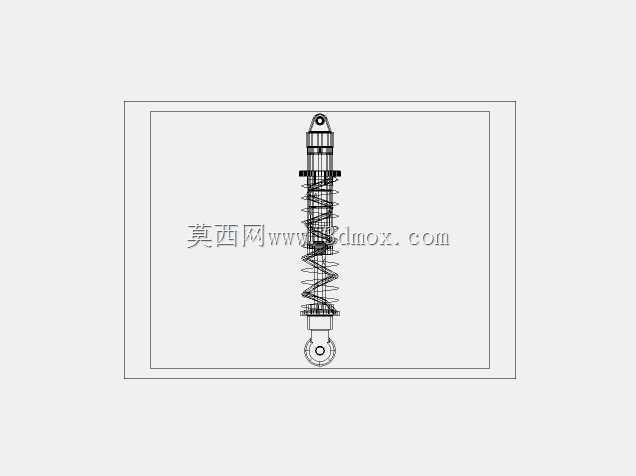

　　需要更大的阻尼系数与更高的弹簧刚度，应对大冲击载荷工况；应用在轻型代步载具上时，则需要更柔和的阻尼特性，提升行驶平顺性。建模过程中需要重点还原各部件的配合关系：弹簧与端盖的同轴度配合、活塞杆与缸体的滑动配合、吊耳与安装座的铰接间隙，这些配合参数直接影响后续仿真分析的准确性，也能为后续的工程出图、生产加工提供准确的尺寸依据。不同于钢板弹簧类的弹性构件，这种集成阻尼的单管减震构件不需要额外搭配阻尼器即可完成缓冲与减振的双重功能，部件集成度更高，装配工序更简单，在紧凑型设备与载具上的应用优势更明显，日常维护过程中仅需检查铰接位的销轴磨损情况、缸体是否有油液渗漏、弹簧是否出现裂纹或塑性变形即可，维护成本较低。
