自定心朗沃思恰克夹持机构设计

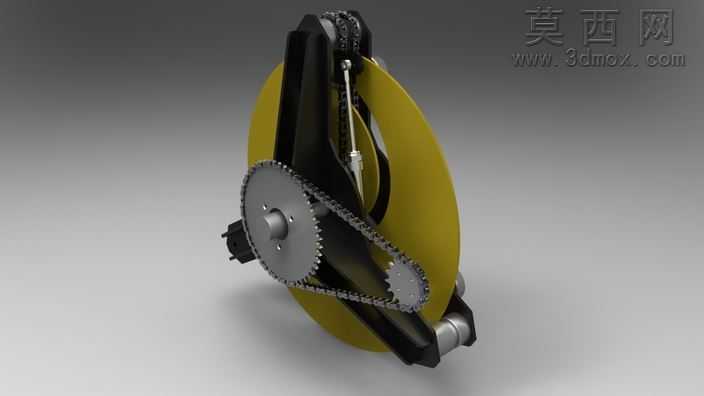

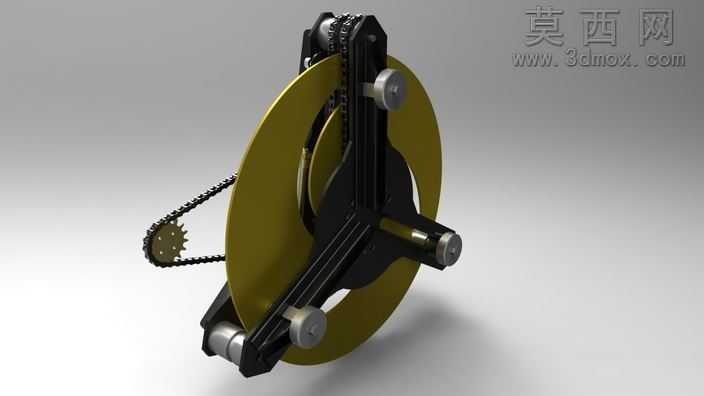

本作品为适配回转等离子切割橡胶套管作业设计的自定心夹持机构，整体采用三维建模软件完成全参数化结构搭建，建模阶段优先保证核心传动与夹持逻辑的可实现性，初始概念版本未细化螺母、螺栓等标准紧固件的细节特征，聚焦核心功能的方案验证。模型渲染阶段采用哑光金属材质搭配氧化着色的黄铜色轮盘材质，黑色结构件做磨砂喷塑质感处理，链条、销轴等传动部件做金属抛光质感区分，通过三点布光突出结构的层次关系，背景采用渐变灰色调凸显机构主体轮廓，渲染输出的效果图清晰展现了各部件的装配位置与运动关系。结构设计上，主体采用对称式双轮盘布局，通过链条传动实现三个夹持臂的同步径向运动，保证夹持过程中工件始终处于机构中心位置，夹持臂端部设置滚轮结构，既可以减少与橡胶套管表面的接触摩擦，避免划伤软质橡胶工件，也能适配一定范围内的管径变化，传动侧的张紧链轮可调节链条松紧度，保证传动过程无卡顿、无间隙，整体结构紧凑，运动路径无干涉。设计思路围绕橡胶套管等离子切割的工位需求展开，针对软质橡胶管件易变形、夹持定位难度大的痛点，采用自定心同步夹持方案，无需反复调整定位即可保证管件与切割头的同轴度，概念设计阶段优先验证核心传动逻辑的可行性，后续可根据实际生产需求补充紧固件细节、调整夹持行程范围、增加驱动接口，适配不同规格的橡胶套管加工场景，也可拓展应用于其他薄壁管件的夹持定位工序，模型保留了完整的装配约束关系，可直接用于运动仿真验证，也可导出为通用格式用于工程图的绘制与后续加工生产。
