大行程重载弹簧平衡器三维结构设计

　　在汽车零部件焊装工位、重型装配流水线、大型设备检修现场，作业人员经常需要手持重量较大的气动扳手、焊接送丝枪、扭矩拧紧工具连续作业，若完全依靠人力承托工具重量，短时间内就会出现上肢肌肉疲劳，不仅作业精度难以保证，长期操作还会积累职业劳损，这类场景下弹簧平衡器就是工位辅助的核心配套部件。这款平衡器的额定承载区间覆盖35到45公斤，有效工作行程达到2米，能够适配多数中重型手持工业工具的悬挂需求，相比小载荷平衡器，它的内部卷簧结构做了针对性强化，外壳采用分体式扣合结构，通过周向的加强筋提升抗冲击能力，即使工位上出现工具意外拖拽、碰撞的情况，外壳也不会轻易开裂，能够可靠保护内部的卷簧与锁止机构。

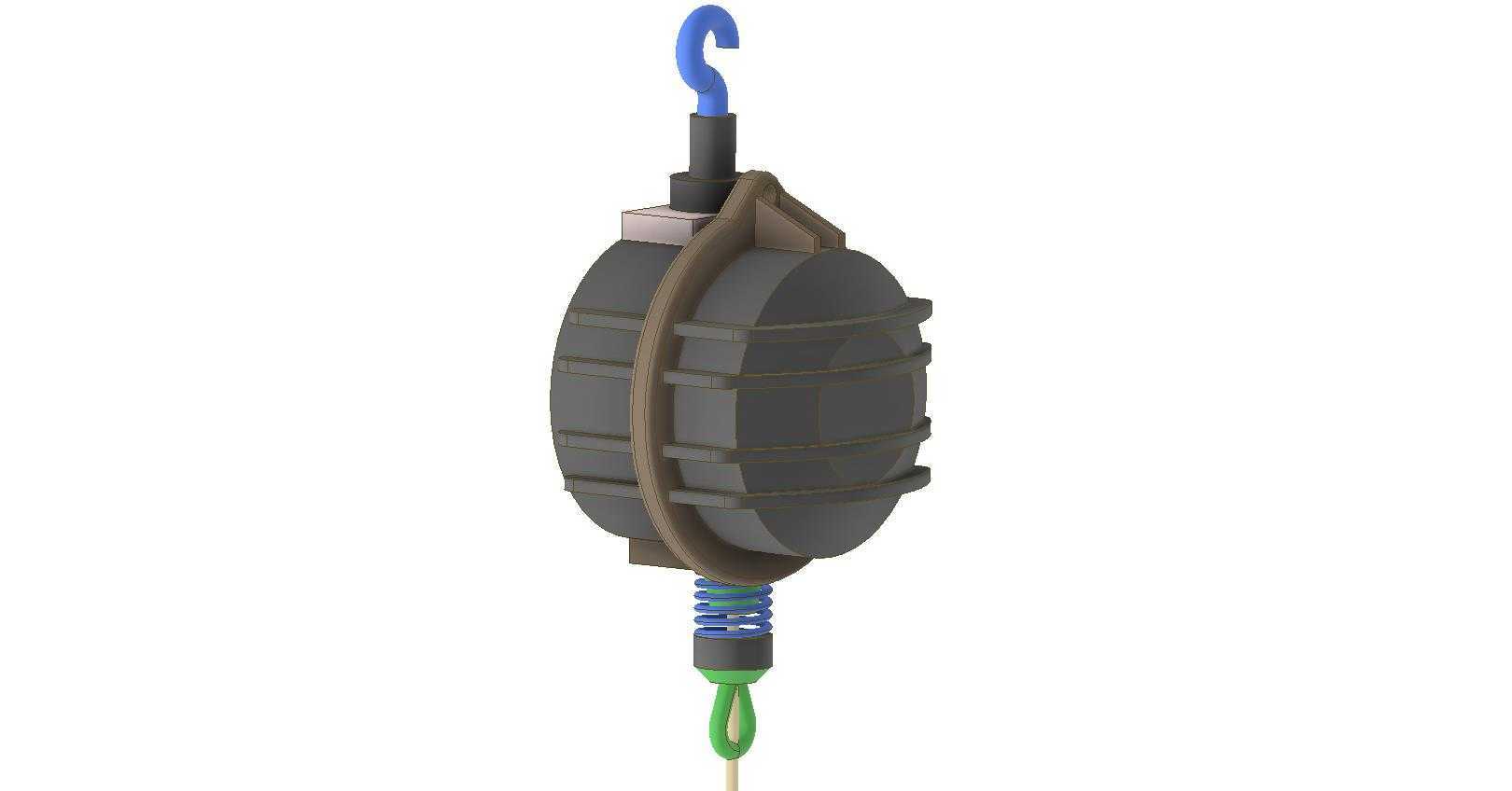

　　从结构设计逻辑来看，这款平衡器采用上下双挂钩的布局，顶部的蓝色弯型挂钩用于挂接在工位上方的工字钢滑轨、固定吊点或者移动小车上，挂钩根部做了防脱的限位结构，避免设备晃动时挂钩从吊点脱出；底部的绿色挂钩用于连接待悬挂的工具，挂钩与内部卷簧的连接端设置了预紧调节结构，作业人员可以根据实际悬挂工具的重量，微调卷簧的初始预紧力，让工具在整个行程范围内都能实现重力平衡，也就是工具可以停留在行程内的任意高度位置，不需要额外施加扶持力就能保持位置稳定，作业人员只需要施加水平方向或者垂直方向的操作力，就能轻松移动工具完成作业，大幅降低操作的劳动强度。在安装边界方面，这款平衡器的主体外壳为近似圆柱的盘式结构，径向尺寸控制在合理范围内，不会在工位上占用过多的横向空间，顶部挂钩到主体的连接段做了可转动设计，允许下方悬挂的工具在一定角度范围内自由转动，不会因为钢丝绳扭转出现卡滞；底部的钢丝绳出口处设置了导向弹簧与防尘护套，既能避免钢丝绳在伸缩过程中与外壳硬摩擦出现磨损，也能阻挡工位上的焊渣、灰尘、金属碎屑进入壳体内部，延长卷簧与钢丝绳的使用寿命。

　　实际应用中，这类平衡器除了悬挂手持作业工具，也可以用于轻型工装的辅助吊装、小型零部件的工位转运辅助，比如在重型阀门装配工位，可以用它悬挂阀门的操作执行机构，方便装配人员对位调整；在设备检修现场，可以用它悬挂较重的检测探头、拆卸下来的部件盖板，解放作业人员的双手来完成螺栓拆装、对位校准等操作。设计过程中需要重点关注卷簧的疲劳寿命，因为平衡器在使用过程中卷簧会随着钢丝绳的伸缩反复收卷，35-45公斤的载荷下，卷簧的应力幅如果控制不当，很容易出现早期断裂，因此卷簧的材料选用优质弹簧钢，表面做喷丸强化处理，同时在壳体内部设置了卷簧的限位导槽，避免卷簧收放过程中出现偏磨、错位；另外钢丝绳的选用也需要匹配载荷要求，采用多股镀锌钢丝绳，破断拉力达到额定载荷的5倍以上，同时在钢丝绳的上下两端都设置了缓冲结构，避免工具突然坠落时的冲击力直接作用在卷簧和挂钩上。考虑到工位的实际使用环境，平衡器的外壳表面做了耐磨的哑光处理，不会因为长期摩擦出现表层脱落，挂钩部分采用高强度工程尼龙与金属嵌件结合的结构，既有足够的结构强度，又能避免金属挂钩与吊点、工具吊环碰撞产生火花，适配有防爆要求的作业工位。在行程设计上，2米的有效行程能够覆盖多数固定工位的垂直作业范围，不管是站立作业的高位操作，还是低位的部件装配，都不需要额外调整吊点的高度，平衡器自身的伸缩量就能满足高度变化的需求；如果是在移动工位上使用，配合顶部的滑轨小车，还能实现工具在一定水平范围内的随动，作业人员走到哪个工位，工具就跟到哪个位置，不需要反复拆卸悬挂。

　　从结构建模的角度来看，这款平衡器的模型完整还原了内部卷簧的排布、钢丝绳的绕向、挂钩的连接结构、外壳的扣合卡扣细节，不仅可以用于工位布局的三维可视化仿真，验证平衡器安装后与周边设备、工装的干涉情况，也可以作为平衡器结构优化设计的基础模型，针对特定工位的载荷需求调整卷簧参数、外壳尺寸、挂钩结构，快速衍生出适配不同场景的定制化平衡器产品。需要注意的是，这类平衡器安装时必须保证顶部吊点的承载能力大于平衡器额定载荷加上工具重量的总和，同时要定期检查钢丝绳的磨损情况、卷簧的回弹力是否均匀、挂钩的防脱结构是否完好，避免使用过程中出现坠落风险；在选型时要根据工具的实际重量选择对应载荷区间的平衡器，不能超载荷使用，也不要在载荷远低于额定区间的情况下使用，否则会出现工具回弹过快或者无法悬停的问题，影响正常作业。
