M16规格环形吊环螺栓结构设计

　　在中小型设备吊装、模具转运、电气柜体安装、轻型钢结构临时挂接这类日常工业作业场景里，M16规格的吊环螺栓是出场率极高的受力连接件，很多现场作业人员甚至会把它当成应急承重挂点的首选，这也要求这类零件的三维建模必须完全贴合实际受力逻辑，不能只做外形复刻。从实际选型逻辑来看，M16吊环螺栓的核心作用是在被吊物本体上提供一个合规的受力挂接点，区别于焊接吊耳的不可拆卸特性，它可以根据吊装需求灵活拆装，在设备完成安装就位后可以直接拧下回收，不会在设备外表面留下突出的焊接结构，尤其适合变压器、小型动力柜、中型注塑模具这类对外观平整度有要求、后期需要频繁移位检修的设备。

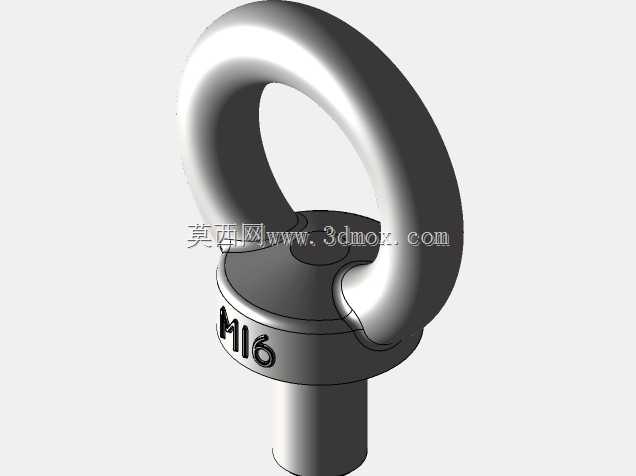

　　做这个零件的三维建模时，首先要捋清楚各部分的受力传递路径：顶部的环形吊耳是直接和卸扣、吊装带接触的部位，这个环的内径不能做的太窄，要保证常规1.5T级卸扣的弓形部分能顺利穿入，同时环的截面是带圆弧过渡的椭圆形，不是正圆形，这样在吊索斜拉的时候不会出现应力集中割伤吊带的情况，建模时特意把环体内侧的圆角做了加大处理，避免尖锐棱边接触柔性吊具。环体和下方螺杆衔接的台肩部位是整个零件的应力集中区，很多劣质吊环螺栓断裂都出现在这个位置，建模时没有做直角衔接，而是在台肩和环体根部、台肩和螺杆衔接处都做了R角过渡，同时台肩的下表面做了精平处理，保证拧紧之后能和被吊物的安装面完全贴合，不会出现点接触导致的受力偏载。

　　下方的M16螺杆部分，建模时严格按照普通粗牙螺纹的牙型参数做了简化处理，没有做全牙型的细节刻画——毕竟在装配仿真里螺纹只需要起到干涉检查和长度匹配的作用，全牙型建模反而会增加不必要的文件体量，螺杆的有效螺纹长度控制在32mm，这个长度是经过现场验证的：既可以穿过6mm厚的设备安装板加一个平垫、一个弹垫，还能保证至少3牙的螺纹啮合长度，满足垂直起吊的受力要求，不会因为螺纹啮合不足出现滑牙脱开的风险。从安装边界来看，这个吊环螺栓在安装时需要在被吊物表面加工一个M16的螺纹孔，螺纹孔的有效深度不能小于36mm，同时螺纹孔周围的安装面要保证至少直径40mm的平整区域，不能有焊点、凸起或者倾斜面，否则台肩无法完全贴合，起吊时会产生附加弯矩。另外要注意的是，这类吊环螺栓的设计额定载荷是针对垂直起吊的工况，如果需要斜拉，载荷要折减到额定值的三分之一以下，而且环体的平面要和吊索的受力方向保持一致，不能侧向别劲，所以建模时环体和螺杆是刚性一体结构，没有做旋转结构，就是为了避免安装后环体随意转动导致受力方向偏移。很多新手建模时容易忽略台肩下方的退刀槽结构，这个退刀槽不是可有可无的工艺结构，它能保证螺杆拧到底的时候台肩能完全贴实安装面，不会因为螺纹收尾的余扣导致台肩悬空，退刀槽的宽度做了3mm，深度1mm，既满足螺纹加工的退刀需求，也不会因为槽过深削弱螺杆根部的强度。

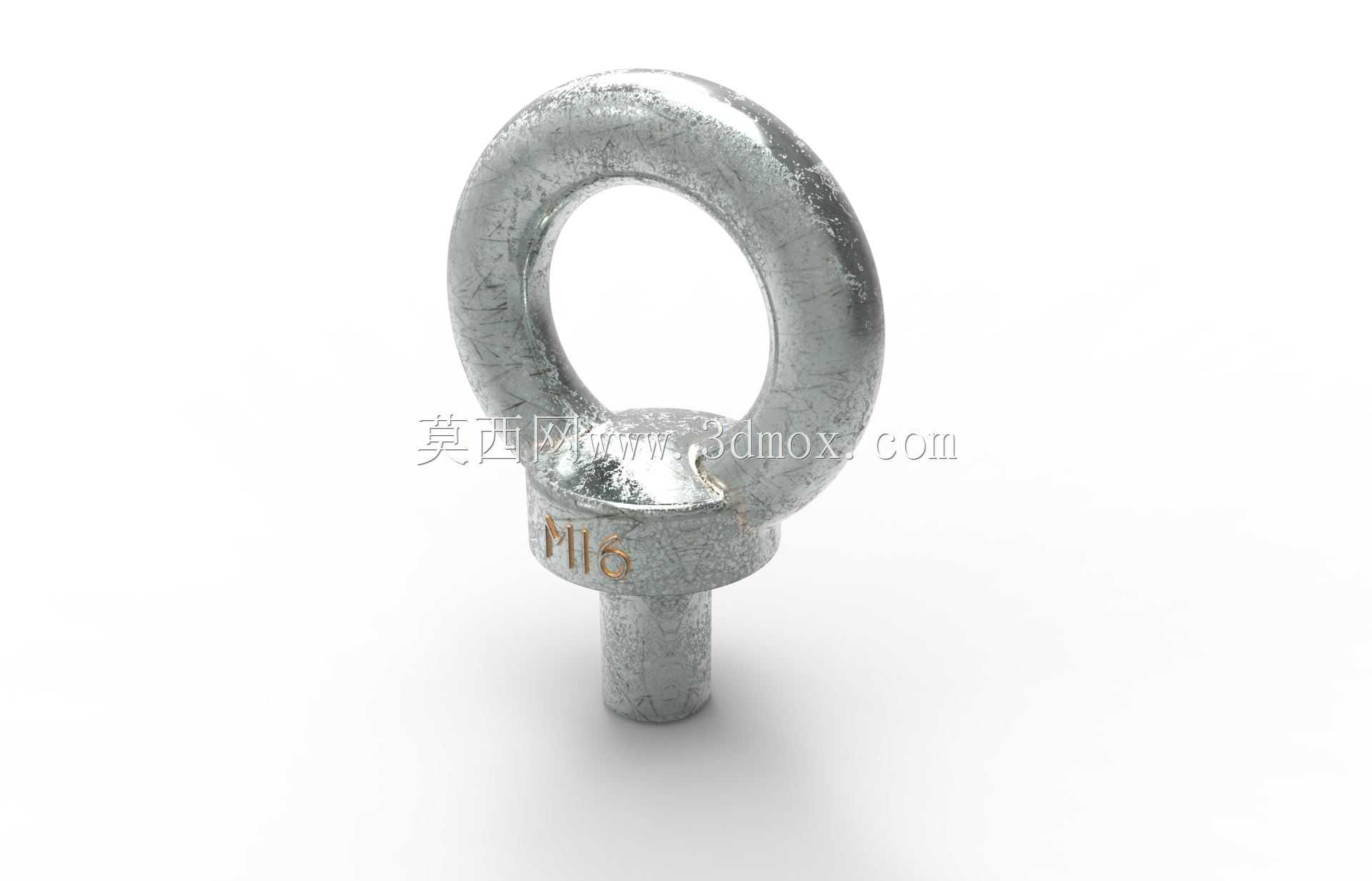

　　环体顶部的合模线位置在建模时做了平整化处理，模拟实际零件锻造后打磨飞边的工艺效果，整个零件的外表面没有尖锐棱角，所有非配合面都做了0.5mm的圆角过渡，既符合锻造零件的工艺特性，也能避免安装时划伤操作人员。在实际设备选型时，很多人会误以为吊环螺栓的载荷只看螺杆直径，其实环体的截面直径才是决定额定载荷的关键，这个M16吊环的环体截面直径做到了14mm，和螺杆的有效截面积基本匹配，不会出现环体先于螺杆断裂的情况，整个零件的受力路径是连续的：吊索的拉力通过环体传递到台肩，再通过台肩的压紧面和螺纹啮合传递到被吊物本体，没有突然的截面变化，能保证受力均匀。另外在做装配仿真的时候，这个模型可以直接调用到变压器柜体、小型设备机架的装配体里，不需要额外调整安装位，台肩的直径是30mm，刚好和常规的M16平垫尺寸匹配，安装时不需要额外加装大直径垫片就能满足接触面的压强要求。
