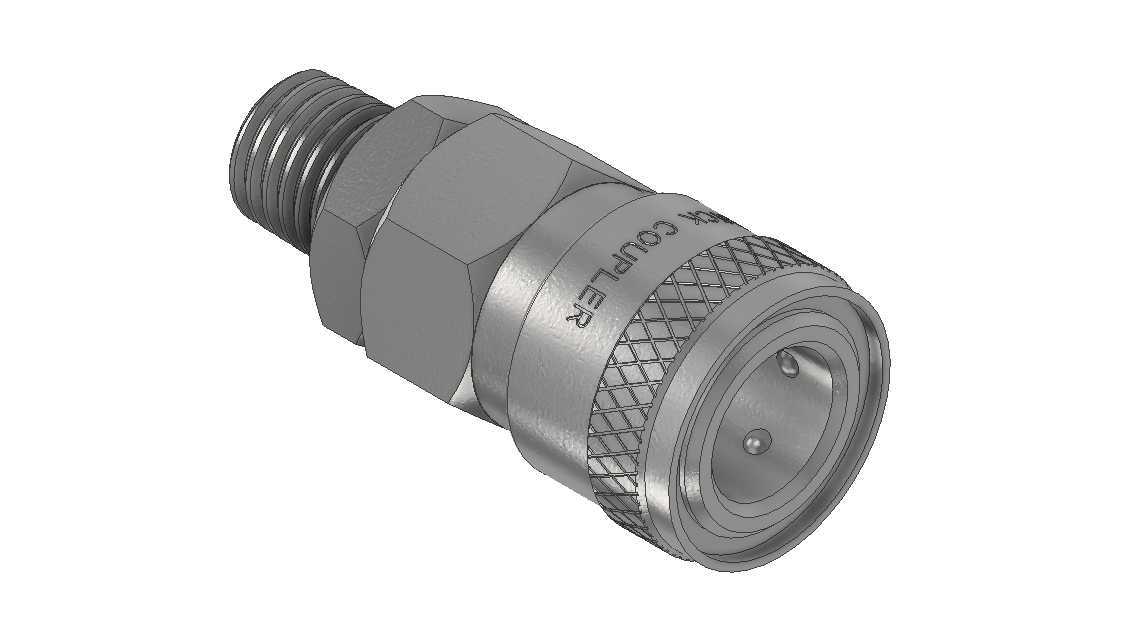

1/4英寸PT外螺纹铸铁内螺纹快速接头

　　这款快速接头在气动工具接驳、小型液压回路临时对接、车间压缩空气支路改造、低压流体输送管线快拆场景中应用十分广泛，日常设备维保、生产线工装快换、移动式气动设备的管线接驳都能见到这类结构的身影，相比传统螺纹硬连接，它不需要额外缠绕生料带、反复拧动多圈螺纹，能大幅缩短管线拆装的时间，降低维保作业的停机时长。

　　从结构设计来看，接头一端为1/4"PT外螺纹，属于常用的55度密封圆锥管螺纹，锥度1:16，拧入对应内螺纹接口时能依靠螺纹自身的锥度变形实现密封，适配绝大多数同规格的气动元件、泵阀接口、设备气路预留端口；另一端为内承插式快接母端，内部集成了单向阀芯结构，未插入公头时阀芯在弹簧预紧力作用下封闭流道，避免管路内的介质外泄，插入适配公头后公头顶开阀芯，流道完全导通，断开时阀芯自动复位封闭，能有效减少介质泄漏、避免管路泄压，在频繁拆装的作业场景下这个特性能省去反复排空、重新建压的步骤。

　　接头主体采用铸铁材质，相比铜质接头成本更低，结构强度更高，表面做了防锈处理，能适应车间内常见的油污、轻度潮湿环境，外螺纹端加工有六角拧动面，对边尺寸适配常规活动扳手、开口扳手的夹持范围，安装时可以直接施加标准拧紧力矩，不会出现夹持打滑的问题；快接母端的外圈设计有滚花纹理，手动插拔公头时可以增大手部摩擦力，即使手上沾有少量油污也能顺利操作锁紧套完成插拔动作，不需要额外借助工具。

　　尺寸边界上，外螺纹段的有效旋合长度符合PT1/4螺纹的标准规范，拧入对应内螺纹接口后不会出现旋入过深顶坏内部流道、或是旋入过浅密封不足的问题；接头整体的径向最大尺寸为六角对边尺寸加上滚花外圈的厚度，在排布密集的阀岛、多回路气路安装板上安装时，不会和相邻的接头产生干涉，预留的扳手操作空间足够完成拧紧作业；轴向总长度控制在常规快接的通用尺寸范围内，不会因为接头过长导致管线排布时出现额外的弯折应力，适配常规的气动软管、低压液压油管的弯曲半径要求。

　　设计过程中重点考虑了频繁插拔的耐磨性能，快接母端内部的锁紧钢珠采用硬质钢材加工，和公头的环形锁紧槽配合时，插拔次数能满足车间日常高频使用的耐磨要求，内部的密封件采用耐油橡胶材质，适配压缩空气、低压液压油、常温清水等常见介质，不会出现短期使用后密封溶胀、泄漏的问题。流道内部做了平滑过渡处理，没有突兀的台阶或锐角，介质流经时的压力损失更小，在对压力波动敏感的精密气动回路中使用时，不会因为接头的流道阻力导致末端执行件的压力不足、动作响应滞后。

　　实际选型使用时需要注意，这款接头为母端结构，需要搭配同规格的PT1/4公头快速接头使用，两端的密封锥度、锁紧钢珠的位置尺寸完全匹配才能保证锁紧可靠、密封有效，安装外螺纹端时可以在螺纹表面涂抹少量密封胶增强密封性能，但要注意密封胶不要涂抹过多，避免多余的胶液挤入流道内部，堵塞后续的阀芯或是下游的气动元件。在有振动的设备上安装时，可以在接头和设备接口之间增加薄型密封垫片，抵消振动带来的螺纹松动风险，长期使用后如果出现插拔卡滞的情况，可以在锁紧套和主体的配合缝隙处滴入少量气动工具专用润滑油，反复活动锁紧套即可恢复顺畅操作，不需要整体更换接头，能降低日常维护的配件成本。
