ISO真空法兰标准夹紧螺栓连接结构

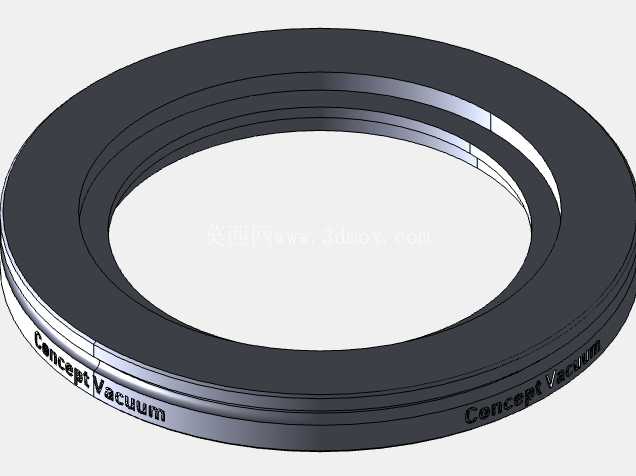

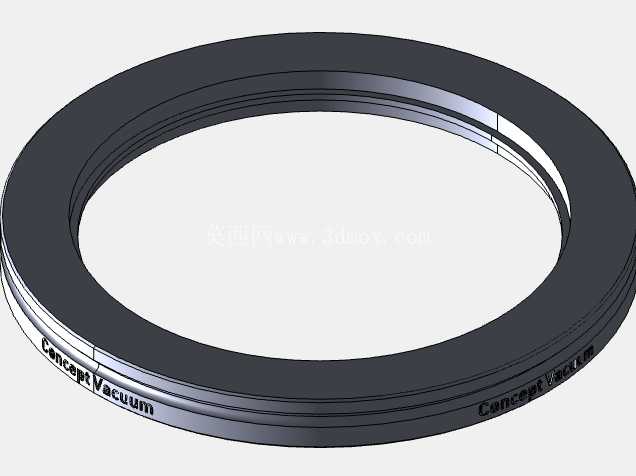

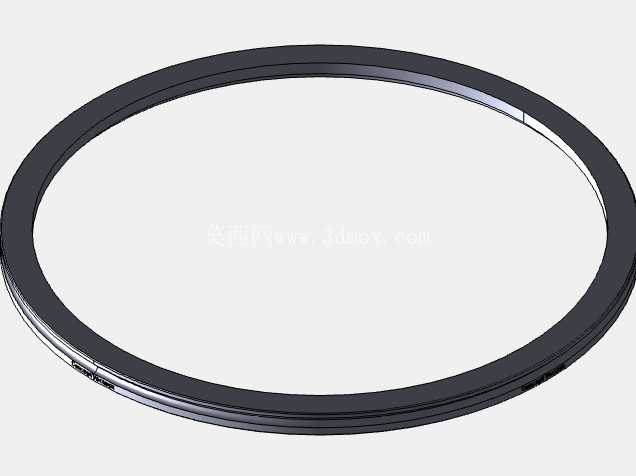

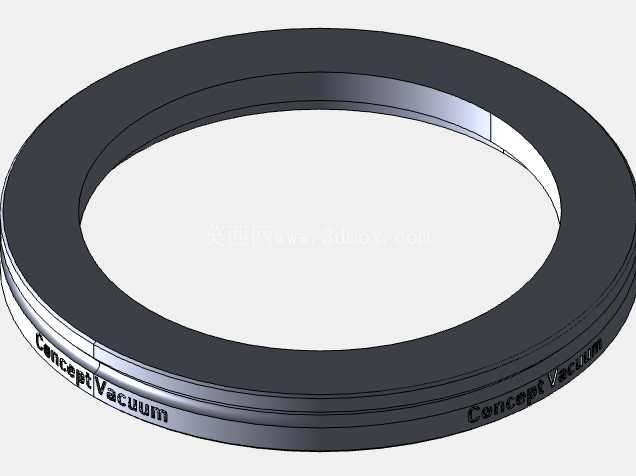

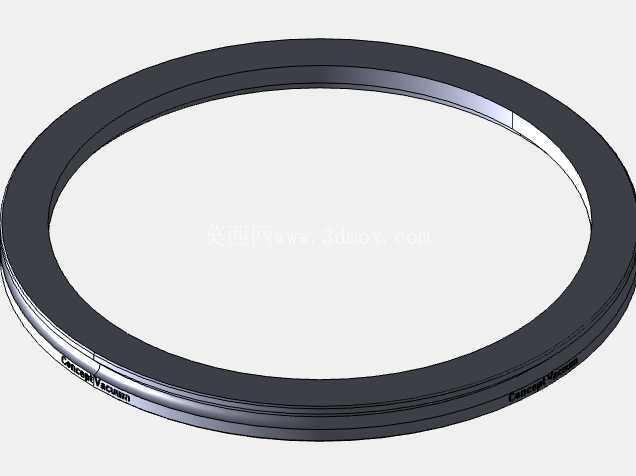

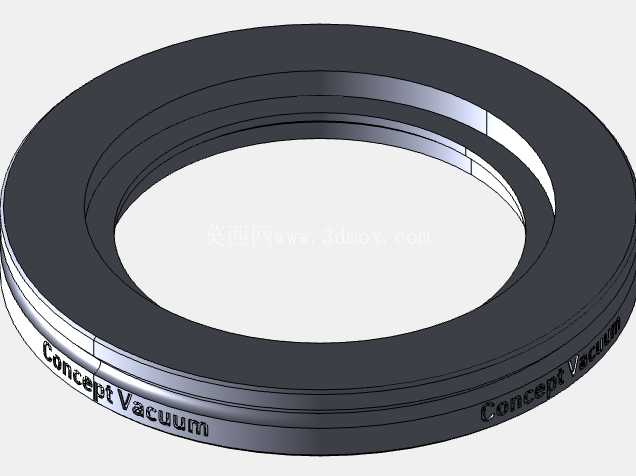

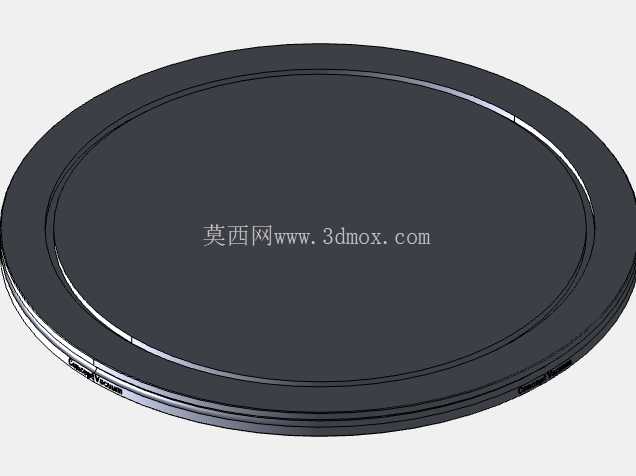

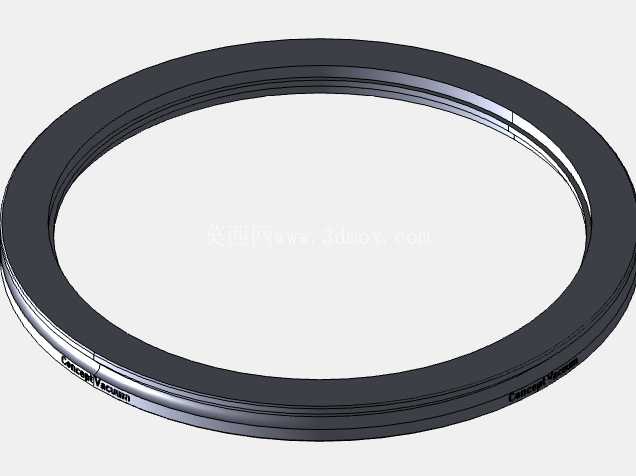

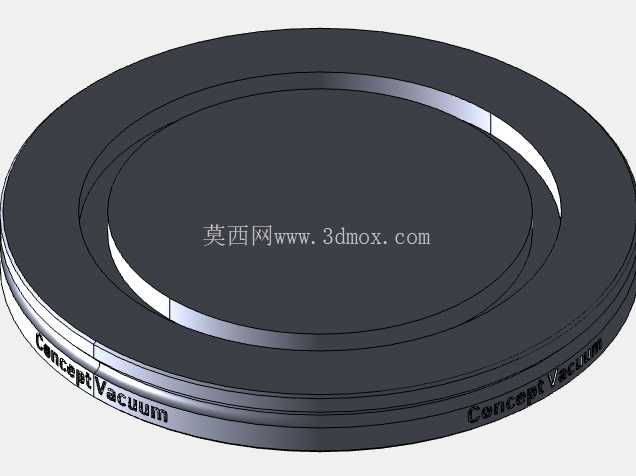

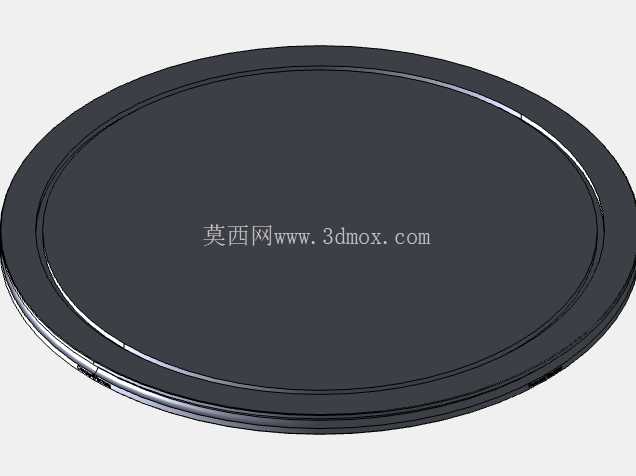

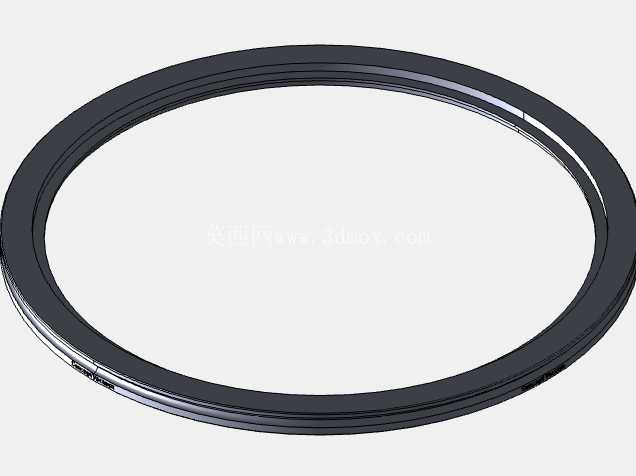

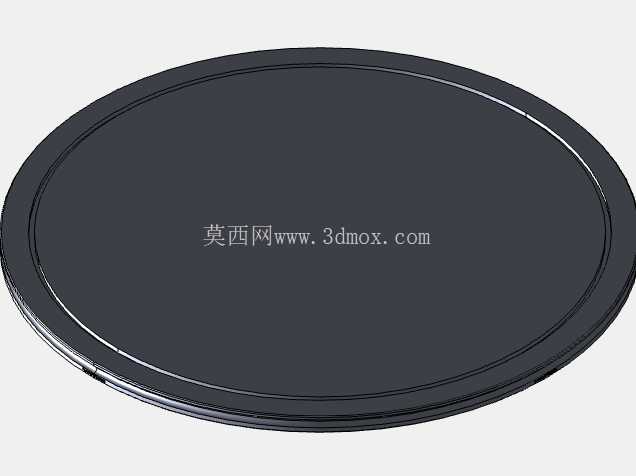

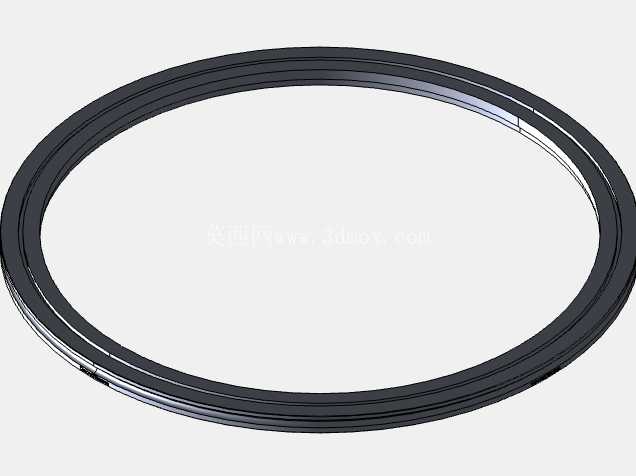

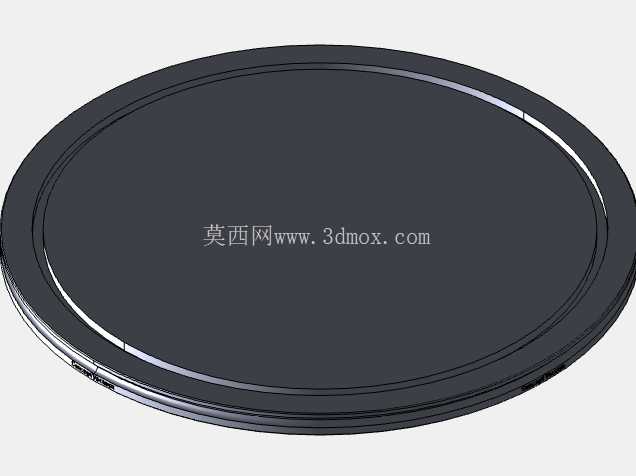

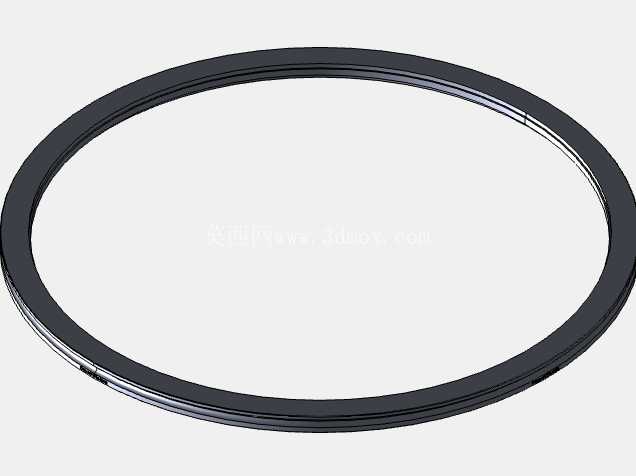

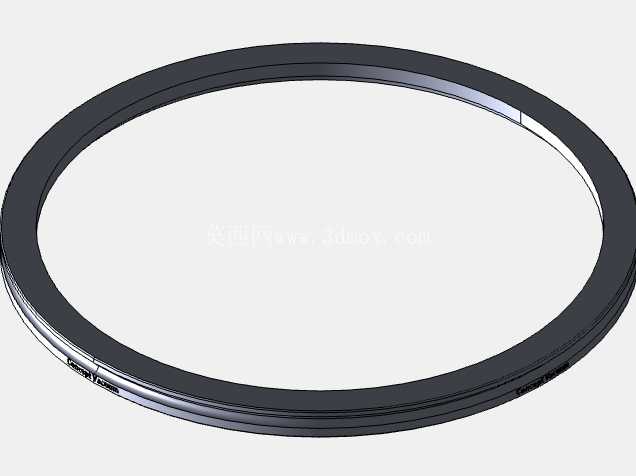

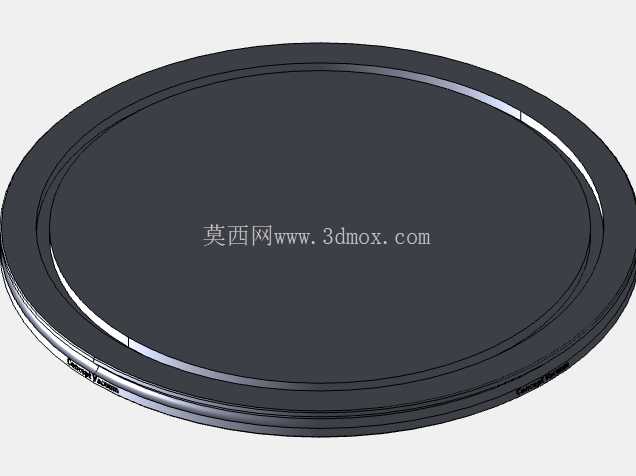

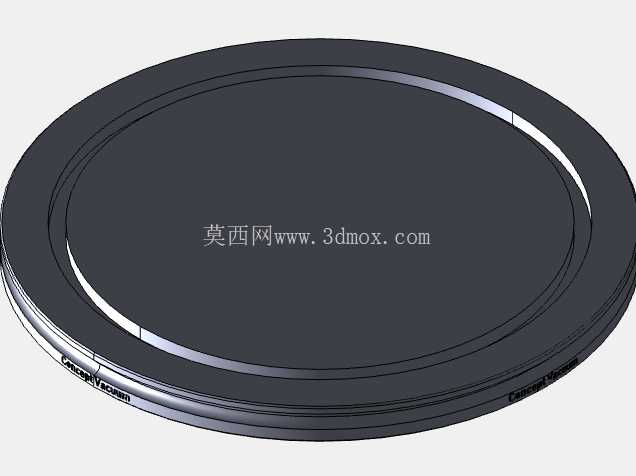

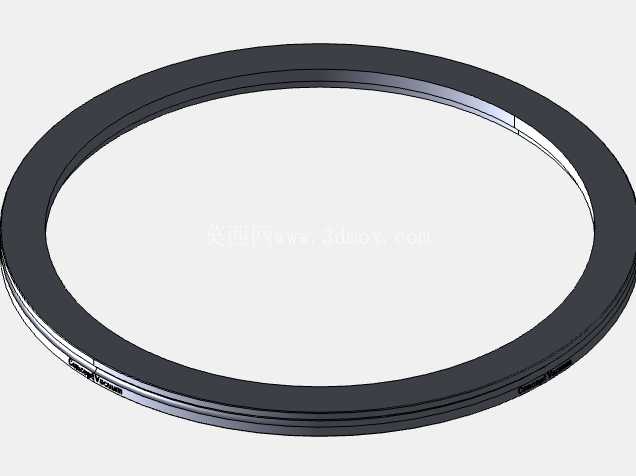

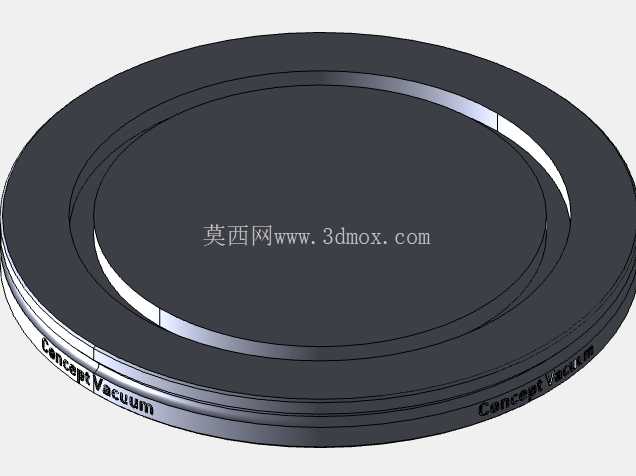

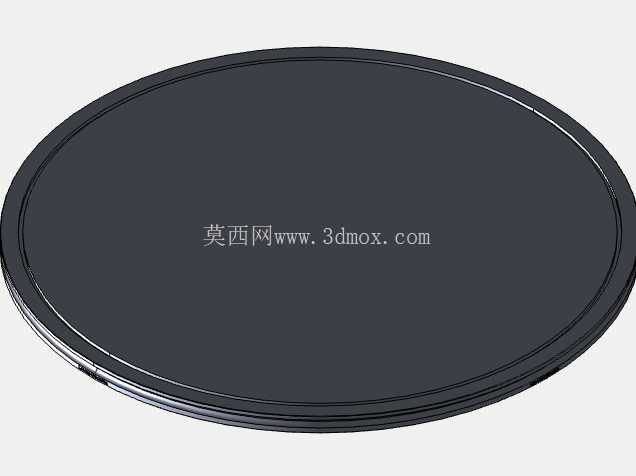

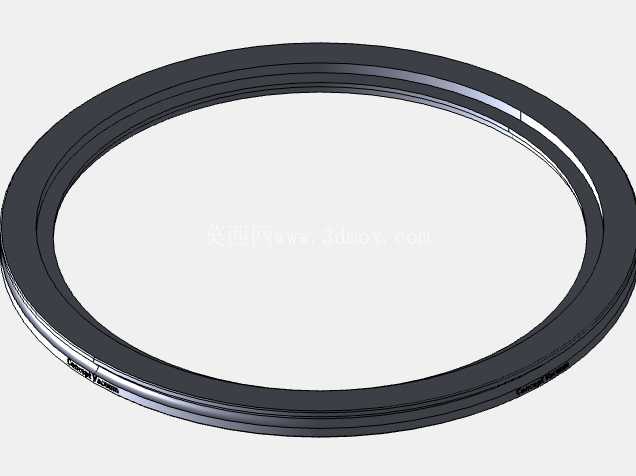

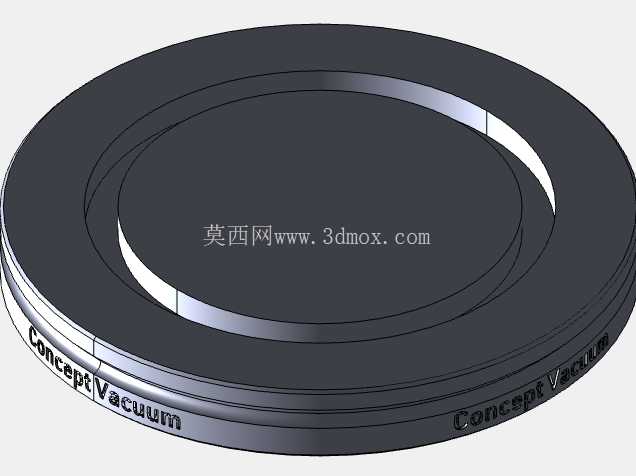

　　真空系统搭建过程中，法兰作为腔体、管路、阀门、真空泵组之间的核心连接部件，其密封可靠性、安装适配性直接决定整套真空系统的极限真空度与长期运行稳定性，广泛应用于半导体晶圆加工、真空镀膜、航天环境模拟试验、高能物理实验装置、医药冷冻干燥等对真空度有严苛要求的工业场景。本次设计的ISO系列真空法兰，覆盖从DN63到DN630的全通径规格，区分夹紧式ISO-K与螺栓紧固式ISO-F两大结构类型，可适配不同压力等级、不同安装空间的真空管路连接需求。从结构设计逻辑来看，夹紧式ISO-K法兰采用卡箍抱紧的连接形式，法兰端面加工有标准定位台阶与密封槽，安装时无需逐颗对位拧动螺栓，仅需将配套卡箍卡入法兰外圈的楔形槽位，

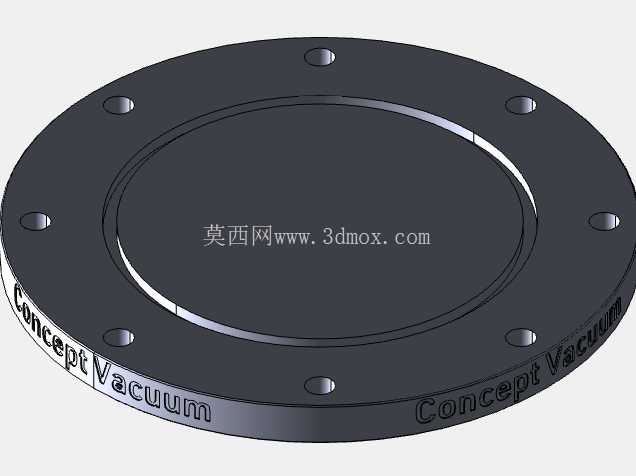

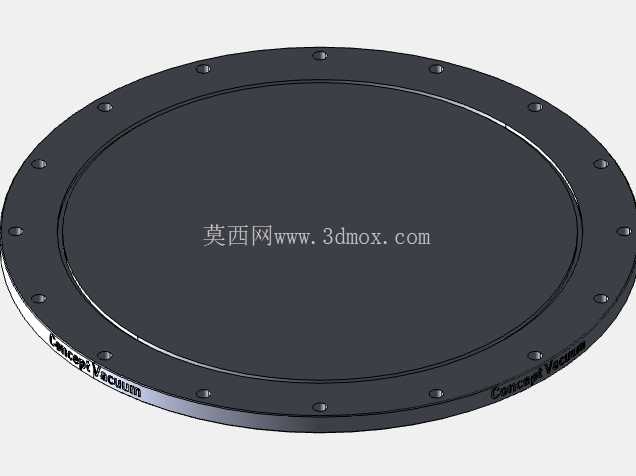

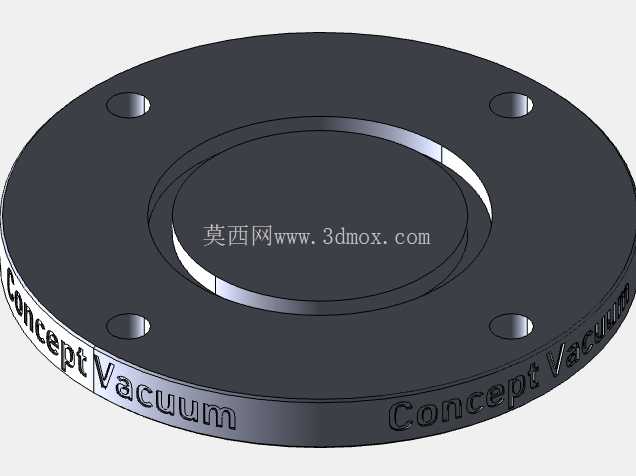

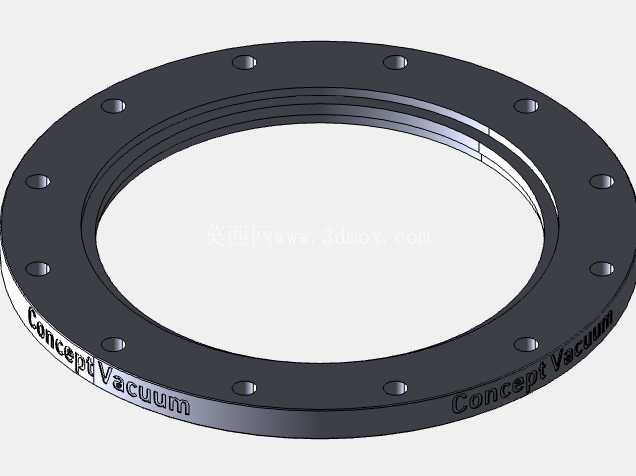

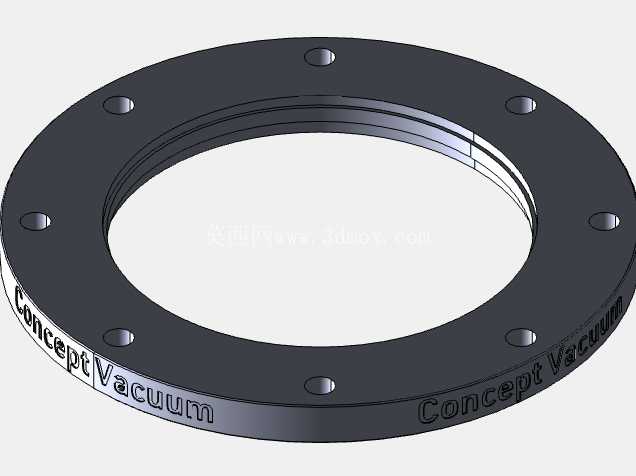

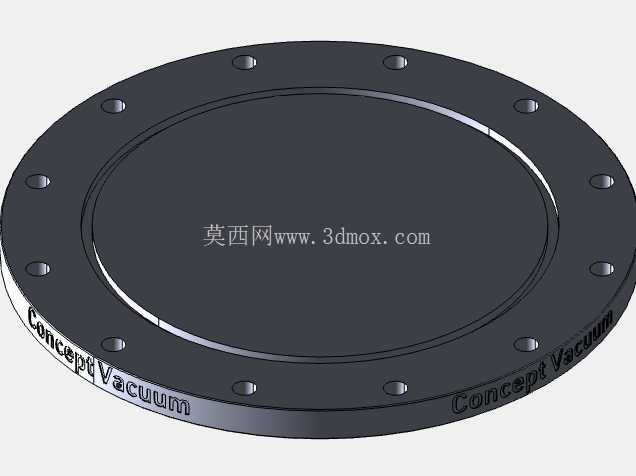

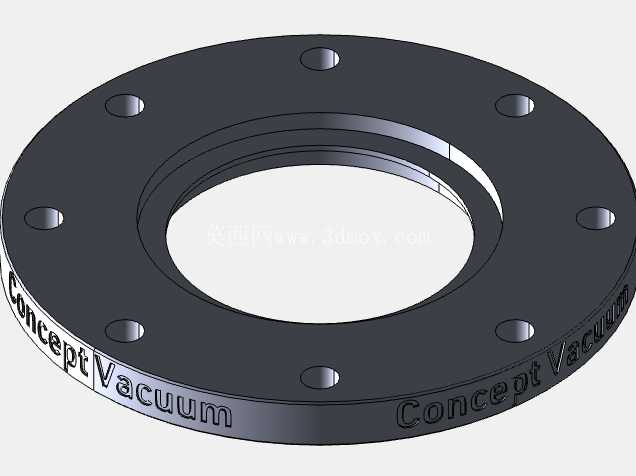

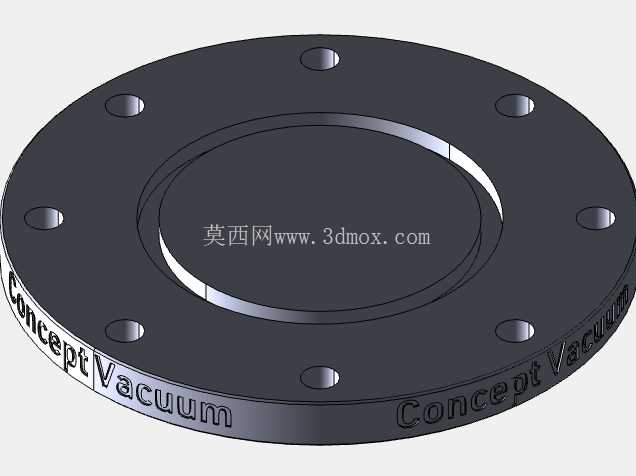

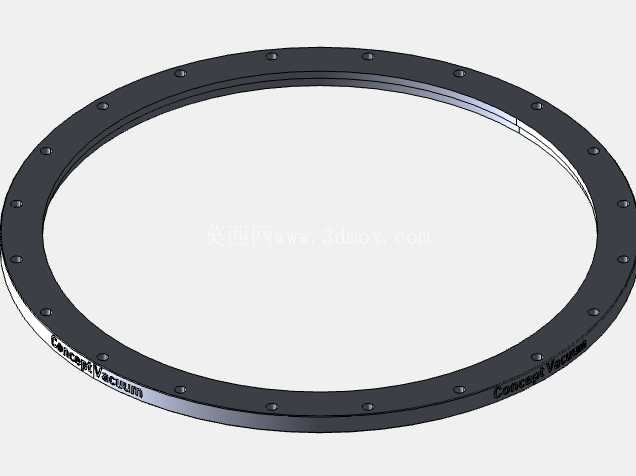

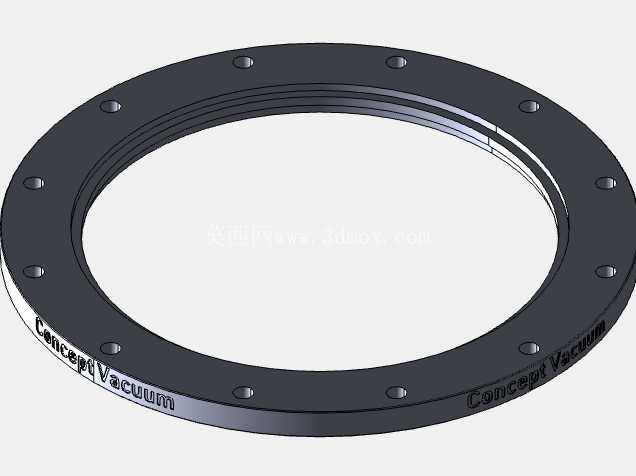

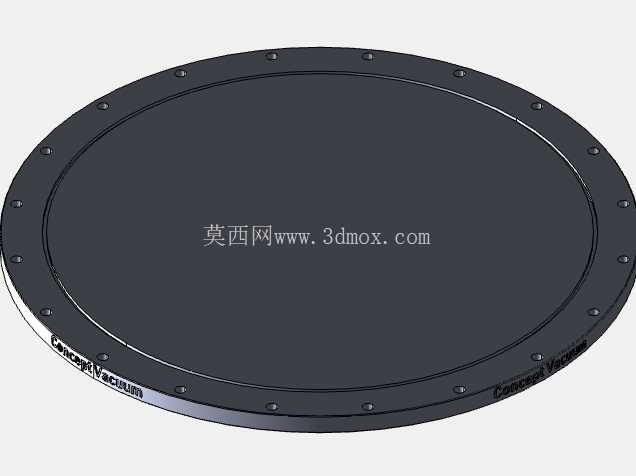

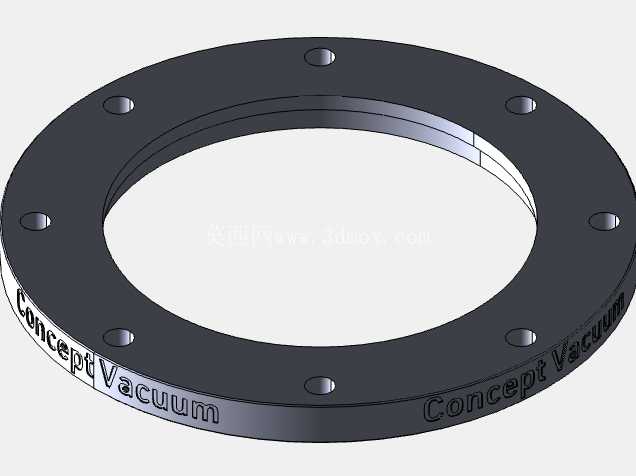

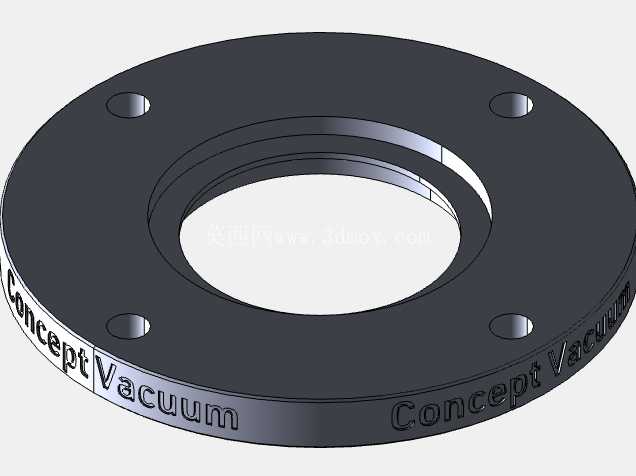

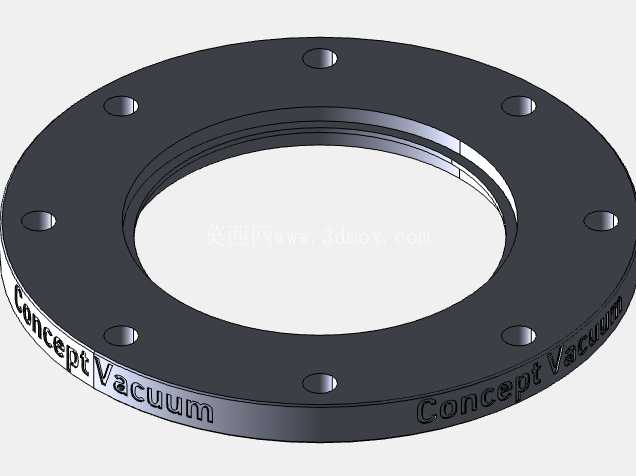

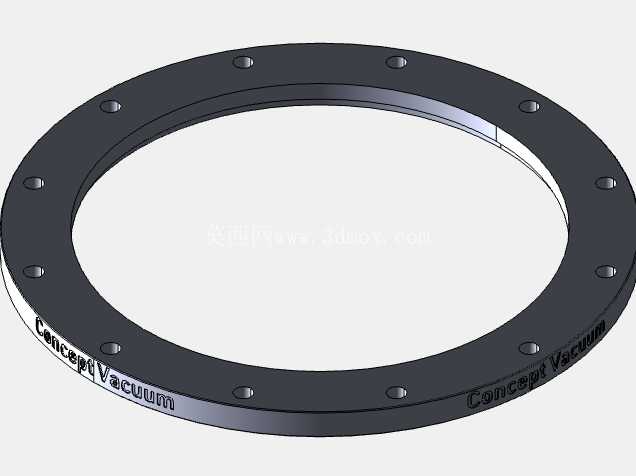

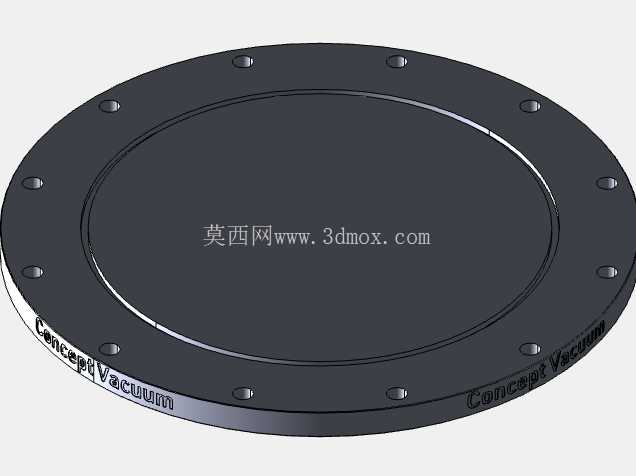

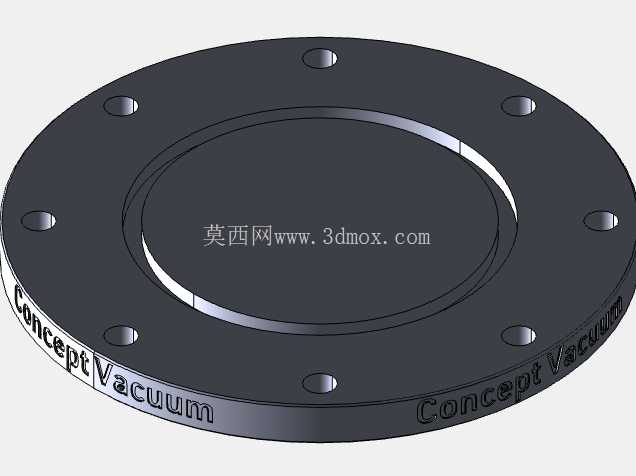

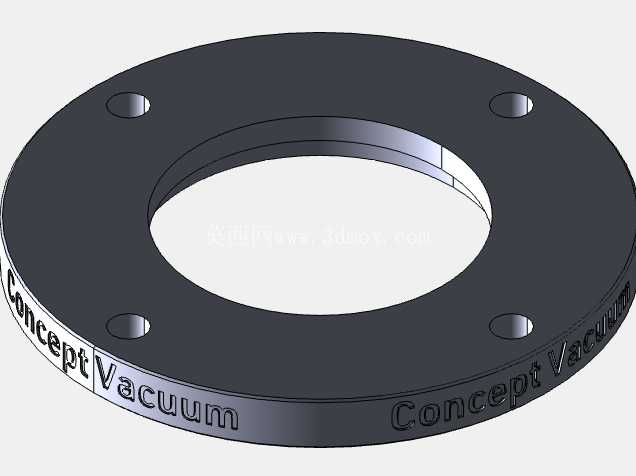

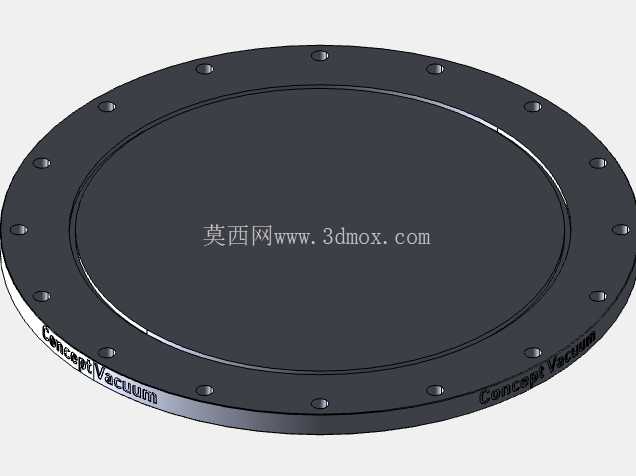

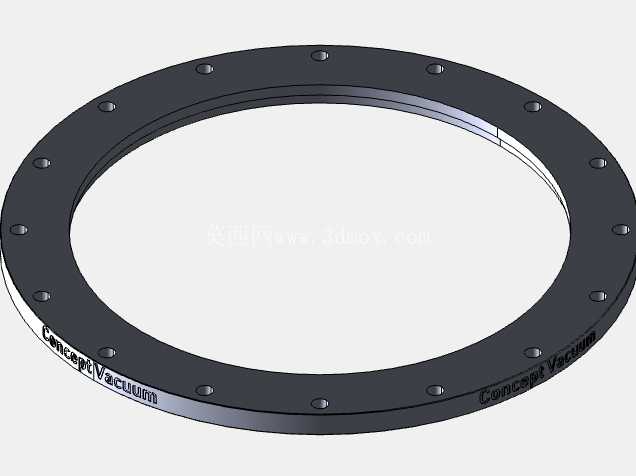

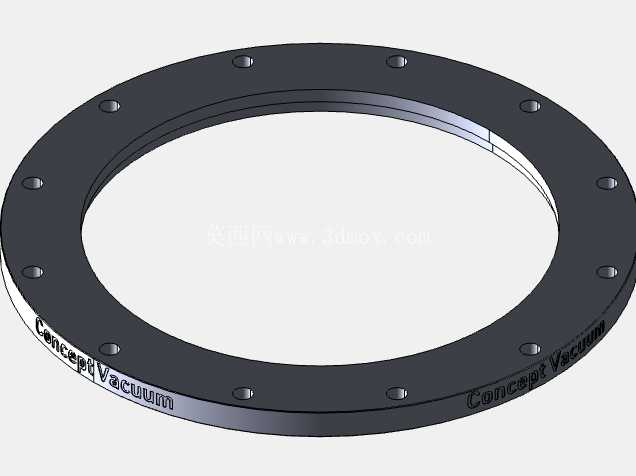

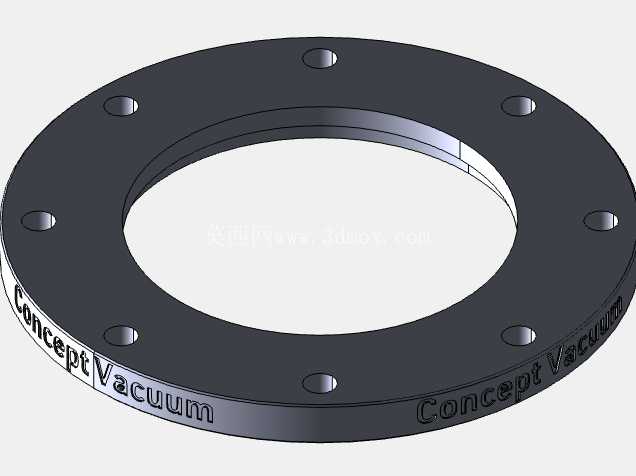

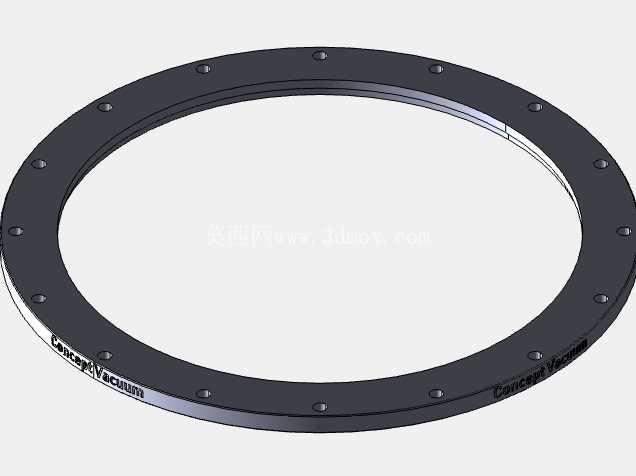

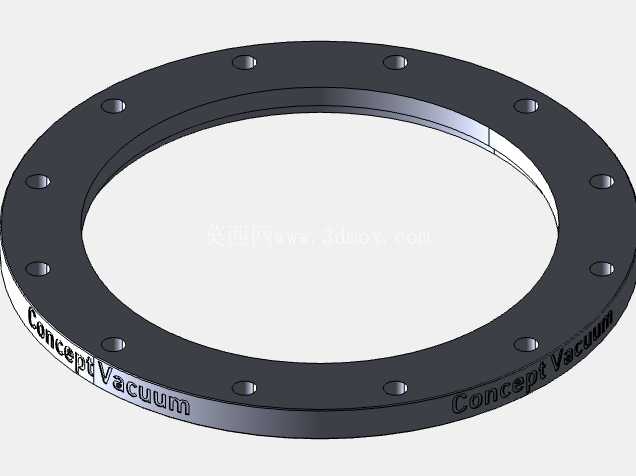

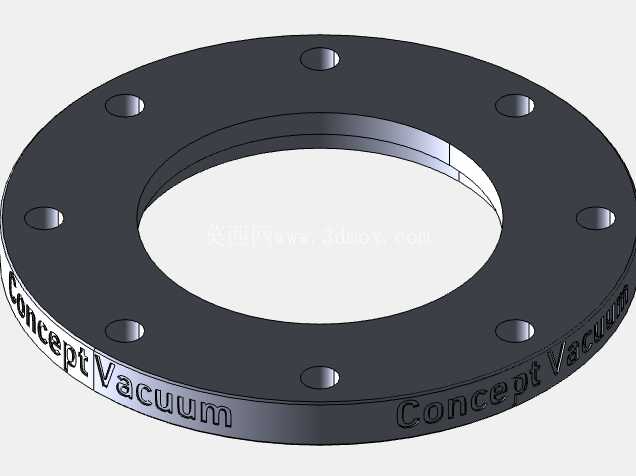

　　均匀收紧卡箍锁紧机构即可完成密封，适合需要频繁拆装维护的真空管路节点，比如真空腔体的观察窗、测试接口、临时接驳工位，能大幅缩短设备检修的拆装耗时，降低反复拆装对密封面的损伤概率。螺栓紧固式ISO-F法兰则在法兰外圈均匀分布螺栓过孔，安装时通过螺栓副提供均匀的轴向压紧力，配合金属或橡胶密封圈实现静密封，可承受更高的压力差与外部机械载荷，适合固定安装的高真空、超高真空主管路连接，以及真空泵组、真空储罐这类长期无拆装需求的核心节点，避免长期运行中卡箍松动带来的泄漏风险。外形尺寸与安装边界方面，全系列法兰严格遵循ISO真空法兰通用标准，密封面平面度、端面粗糙度、卡箍槽/螺栓孔的位置度均按真空密封要求设定公差，不同通径规格的法兰厚度、

　　外圈直径、螺栓孔中心圆直径均与同规格标准真空组件完全适配，设计建模时特意对法兰端面的密封槽圆角、卡箍接触面的楔形角度做了细节优化，避免应力集中导致的法兰变形，同时保证密封圈受压均匀，杜绝局部泄漏点。建模过程中对法兰的安装避让空间做了同步校核，夹紧式法兰预留了卡箍安装与锁紧扳手的操作空间，螺栓式法兰预留了螺栓穿入与扭矩扳手的操作间隙，避免实际装配时出现工具无法就位、相邻部件干涉的问题。法兰侧面的标识位做了凹陷式刻字设计，可清晰标注通径规格、法兰类型、材质信息，方便现场安装时快速识别选型，避免错装混装。
