三通式T型管道连接法兰结构

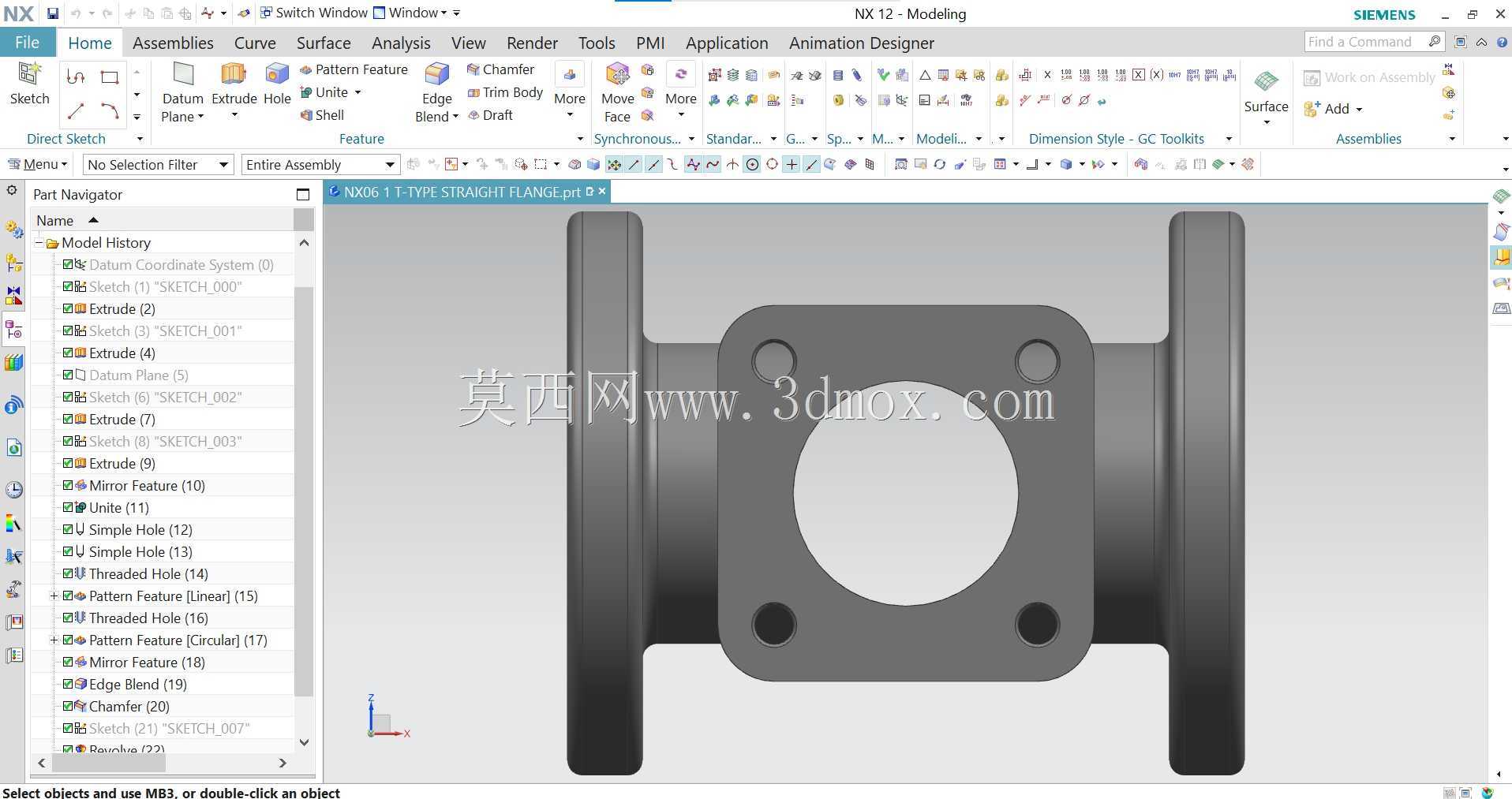

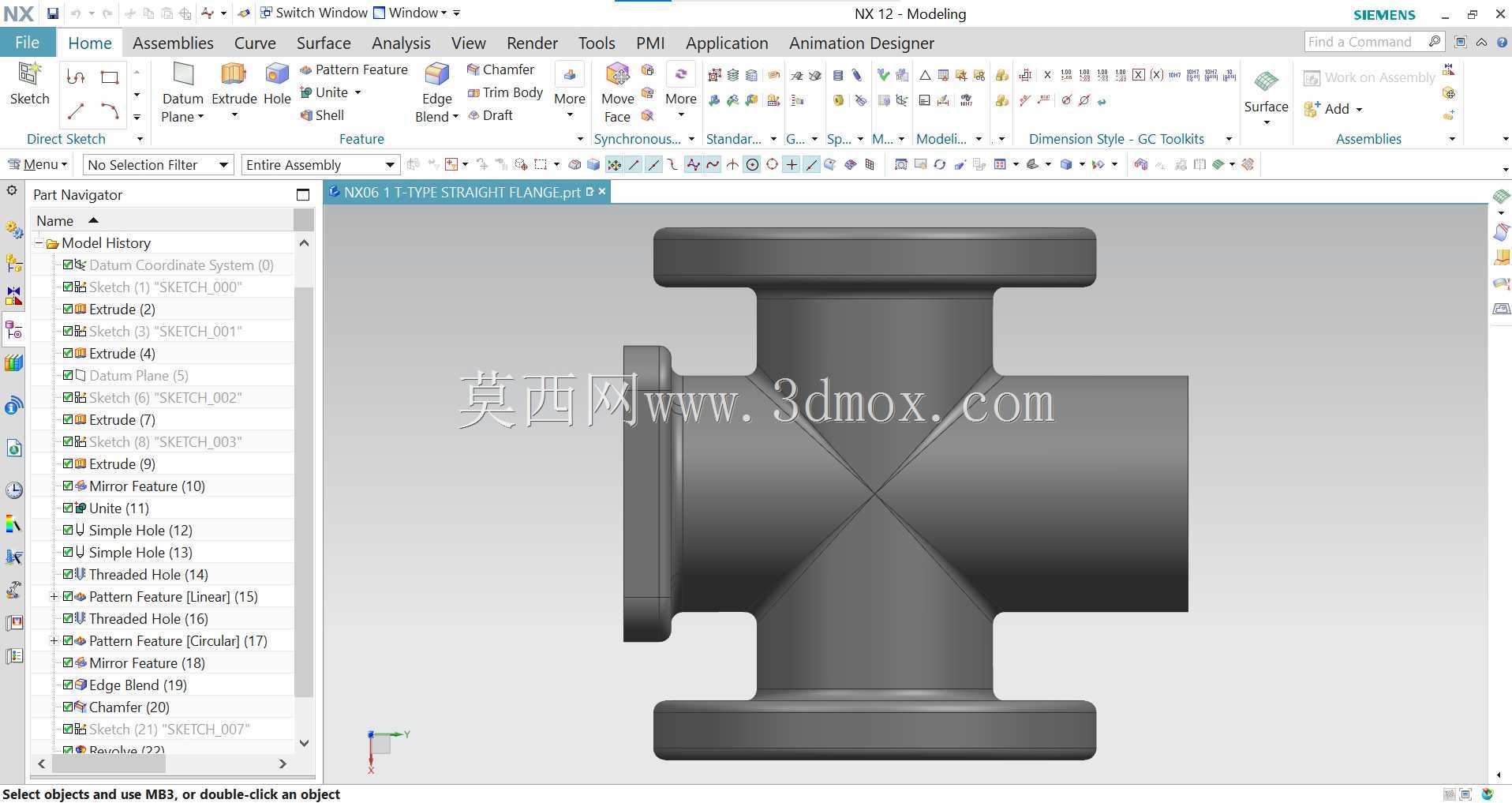

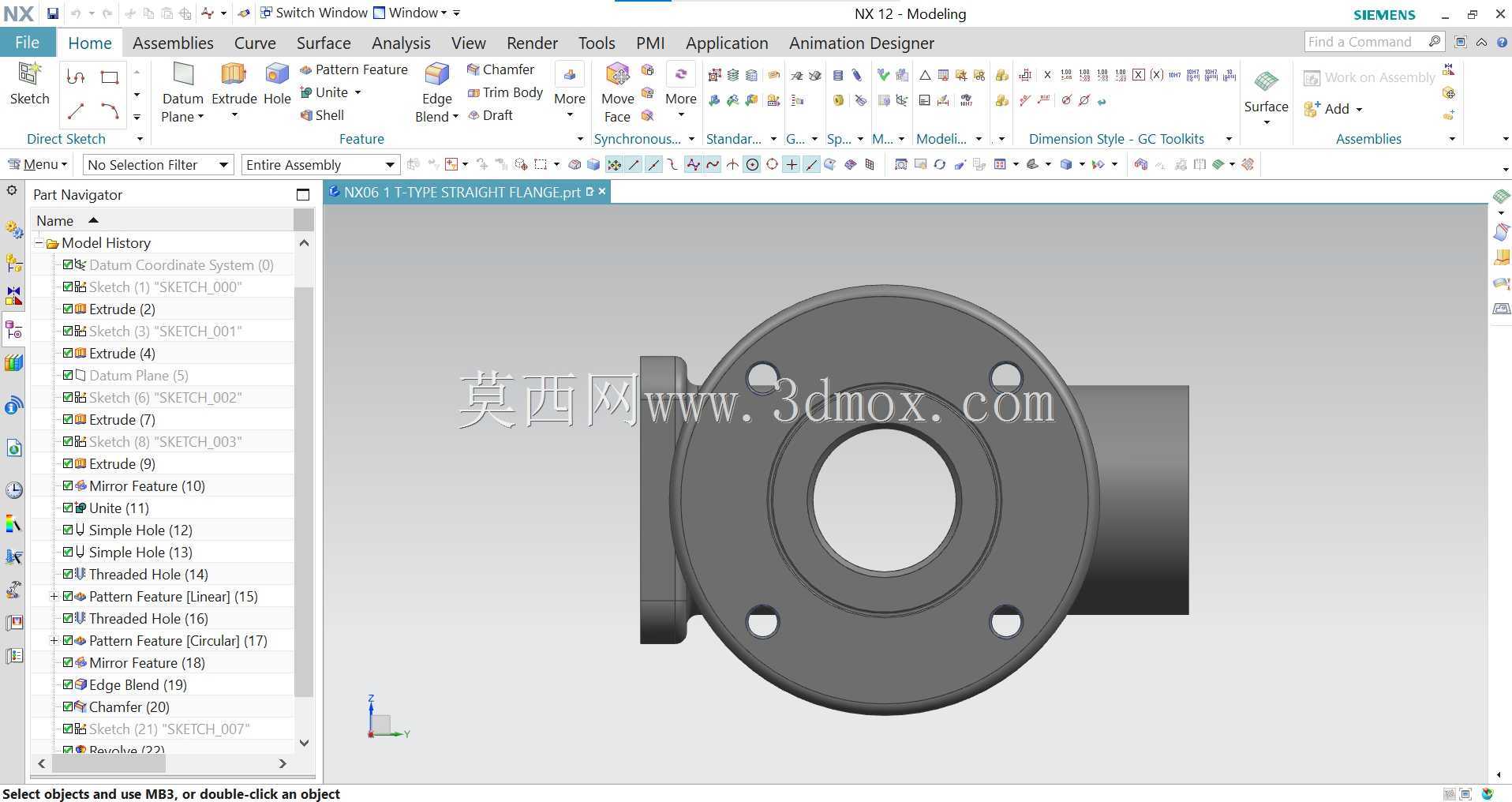

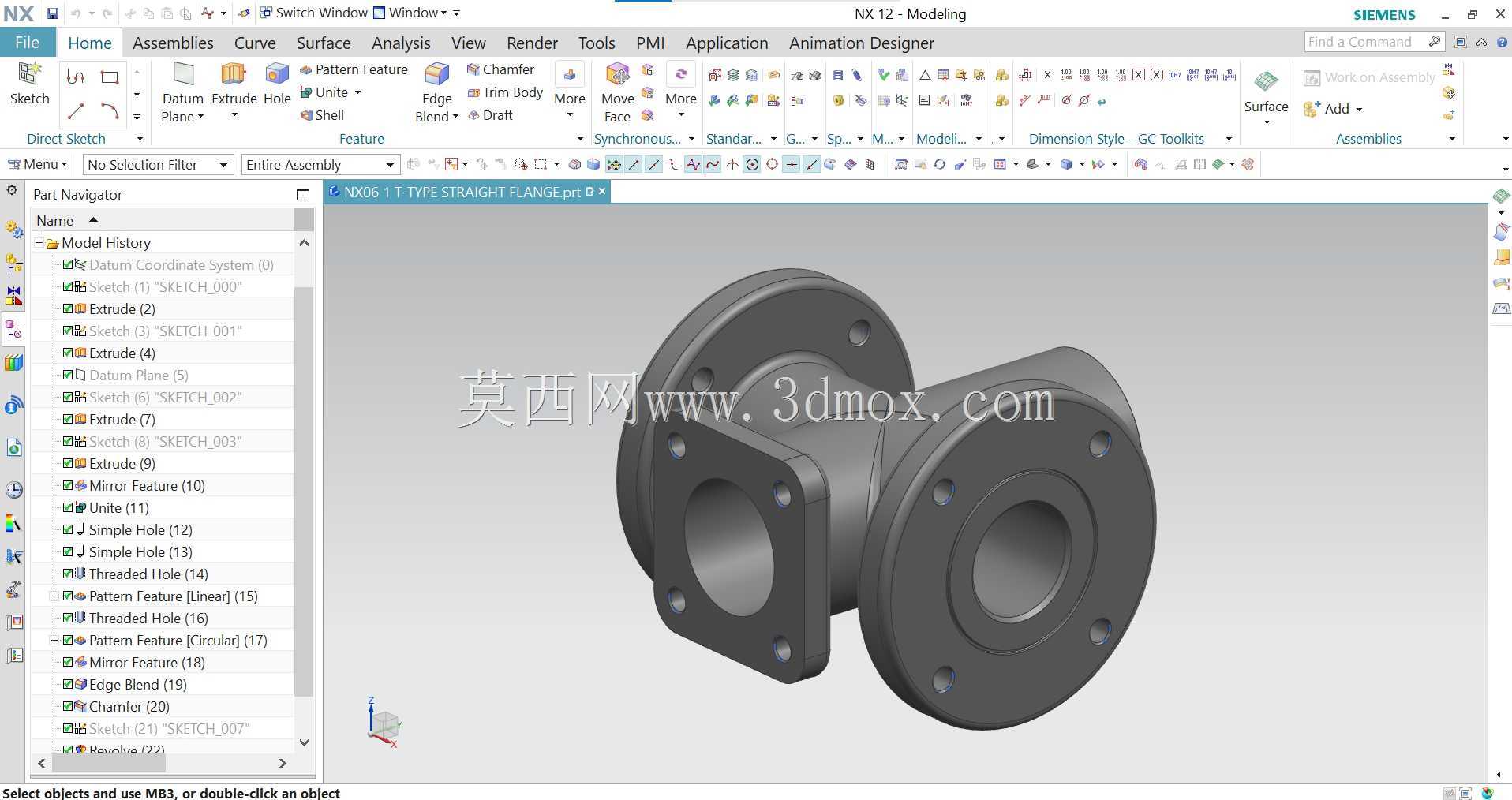

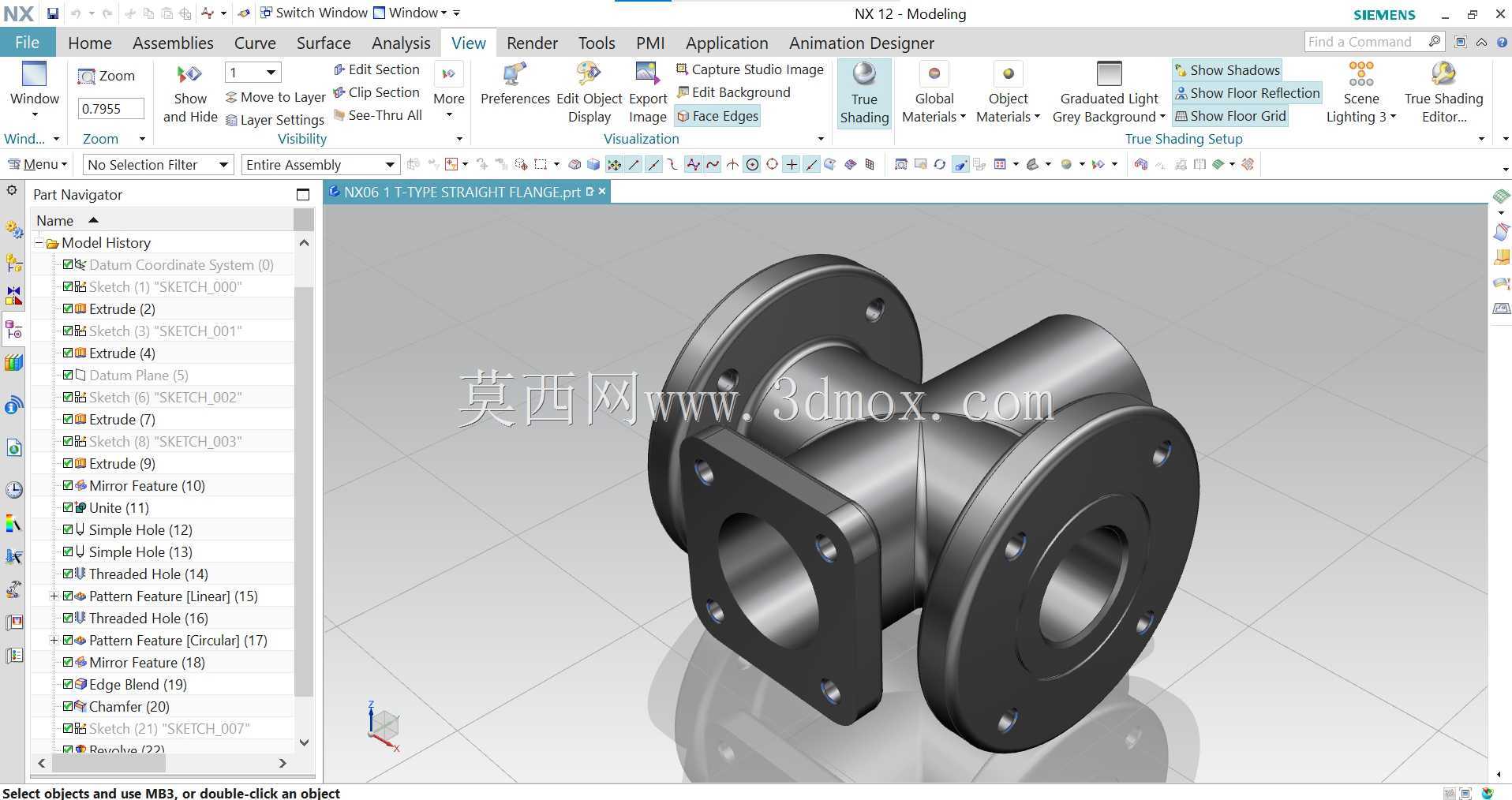

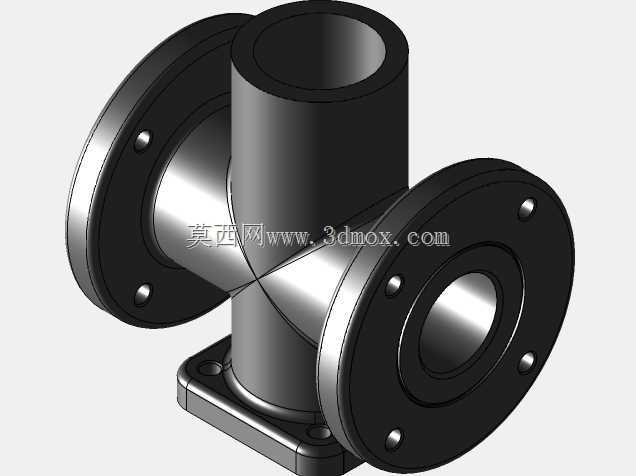

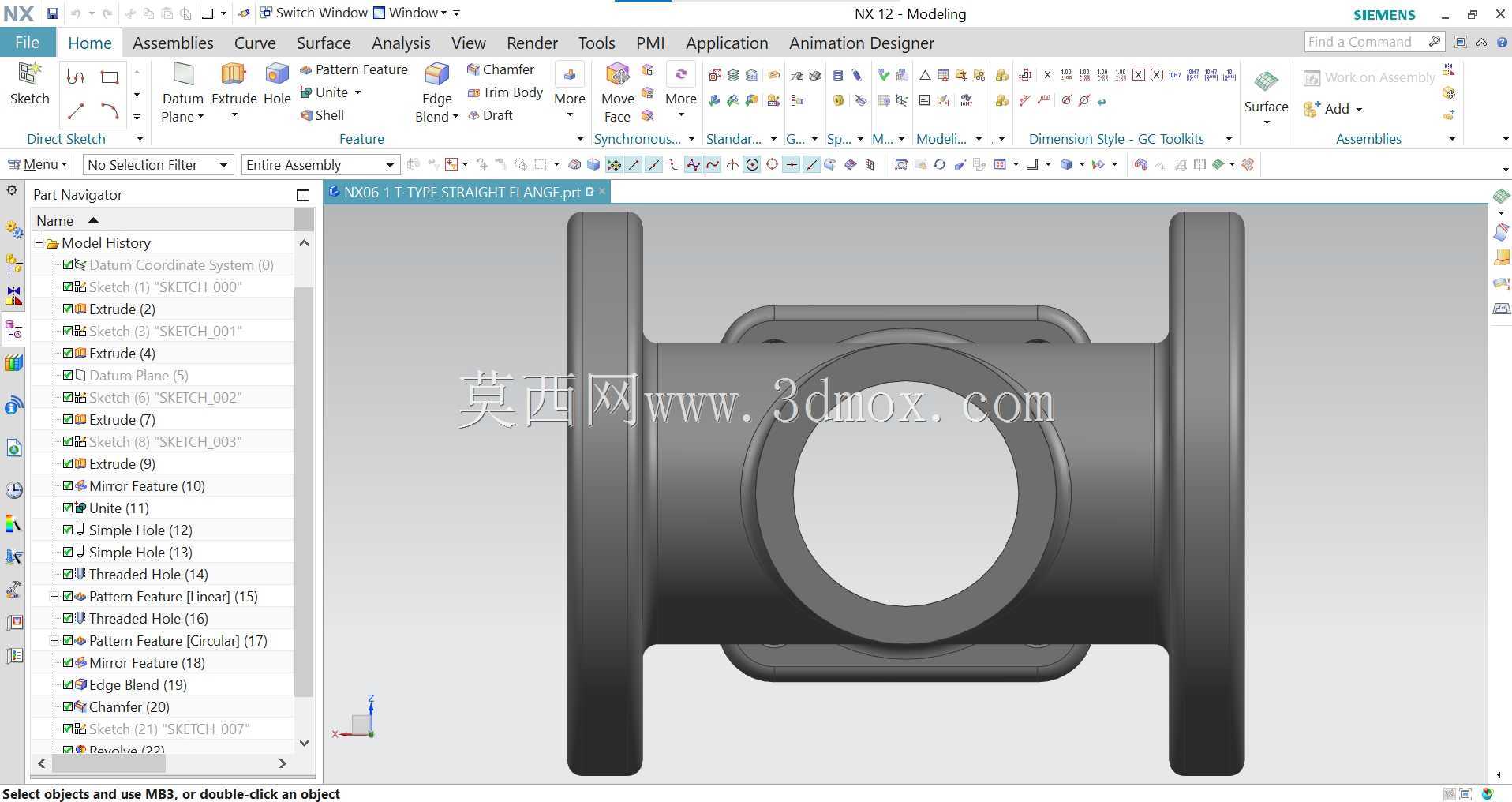

　　这款T型直通法兰主要应用于工业流体管路系统的直角转向分流场景，常见于化工介质输送管网、液压动力泵站管路、车间压缩空气分配管线、给排水支管接驳等工况，可实现垂直相交的两条管路刚性连通，同时保障连接部位的密封承压能力。从结构设计来看，主体采用三通式一体成型结构，三个连接端分别设置圆形法兰盘与方形法兰安装位，圆形法兰端沿圆周均匀分布螺栓过孔，适配常规圆管法兰的对接标准，方形法兰端则采用四角对称布孔的设计，可直接对接方形接口的阀组、泵体出口或设备腔体接口，无需额外加装转换接头，能有效减少管路接驳点的泄漏风险。

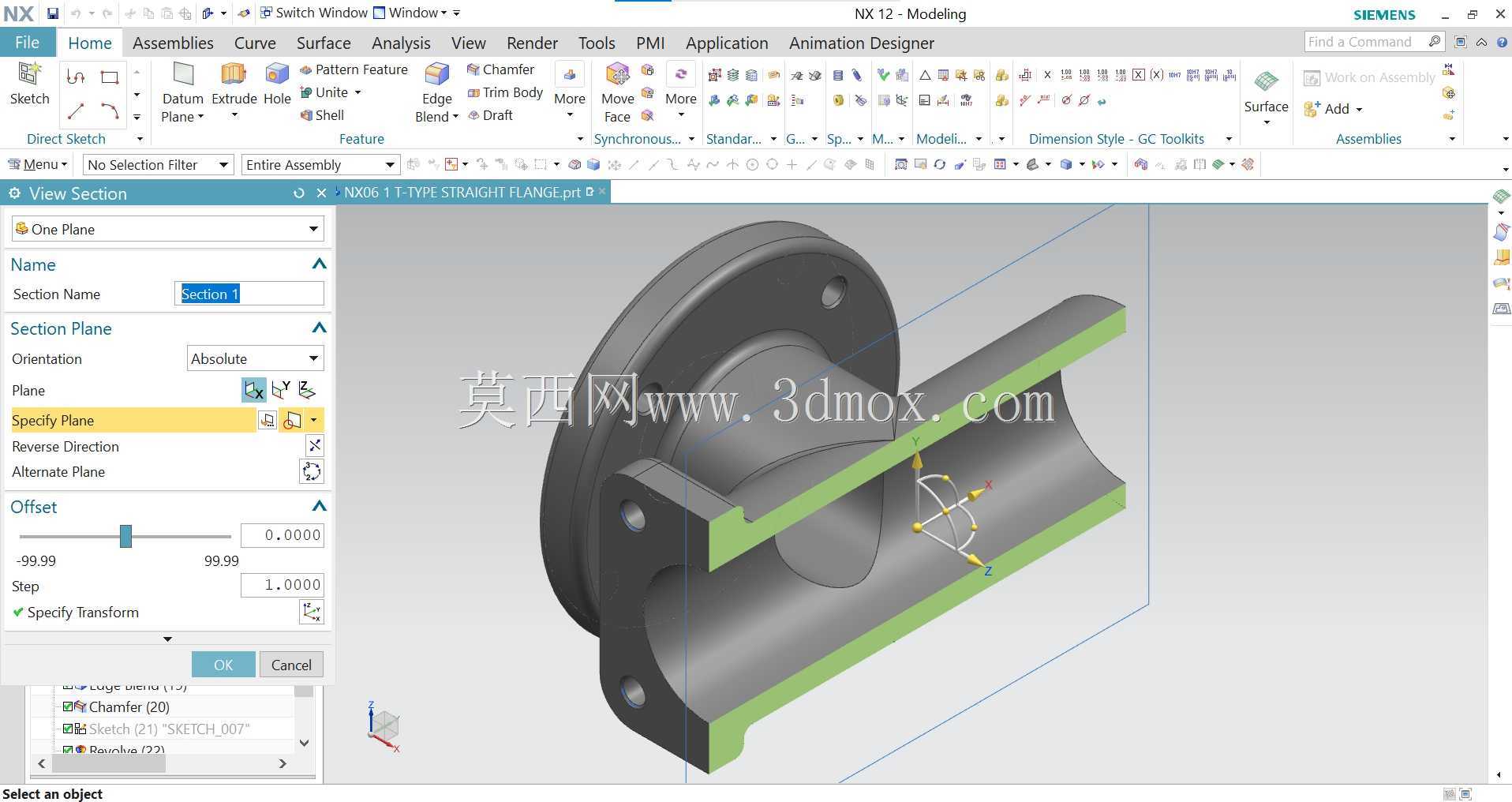

　　设计过程中优先考虑了安装边界的适配性，三个接口的同轴度公差控制在机械管路安装的通用精度范围内，法兰端面的密封槽预留了标准垫片的安装空间，可适配橡胶垫片、金属缠绕垫片等多种密封件，满足不同压力等级的管路使用需求。主体流道采用等径圆滑过渡设计，避免直角转角处出现介质流阻陡增的问题，减少输送过程中的压力损失，同时降低介质内杂质在转角处淤积的概率，适配清水、液压油、低压气体、弱腐蚀性化工介质等多种流体的输送需求。安装时可先将方形端与设备端面对齐，通过四角螺栓完成预固定，再依次对接两侧圆形法兰的管路，螺栓紧固需遵循对角分步拧紧的原则，避免法兰端面受力不均导致密封失效。

　　法兰盘的厚度经过受力校核，可承受常规管路的轴向拉力与径向振动载荷，在设备启停产生的水锤冲击下也能保持结构稳定性，无需额外加装加强筋结构即可满足中低压管路的使用要求。流道内壁做了顺滑处理，无明显建模棱角，可减少介质流动时的紊流产生，降低管路运行过程中的振动与噪音，整体结构紧凑，安装占用空间小，适合管路布局紧凑的设备内部管线排布场景，也可用于现有管路的改造分流作业，无需对原有管线做大规模改动即可完成支路接驳。
