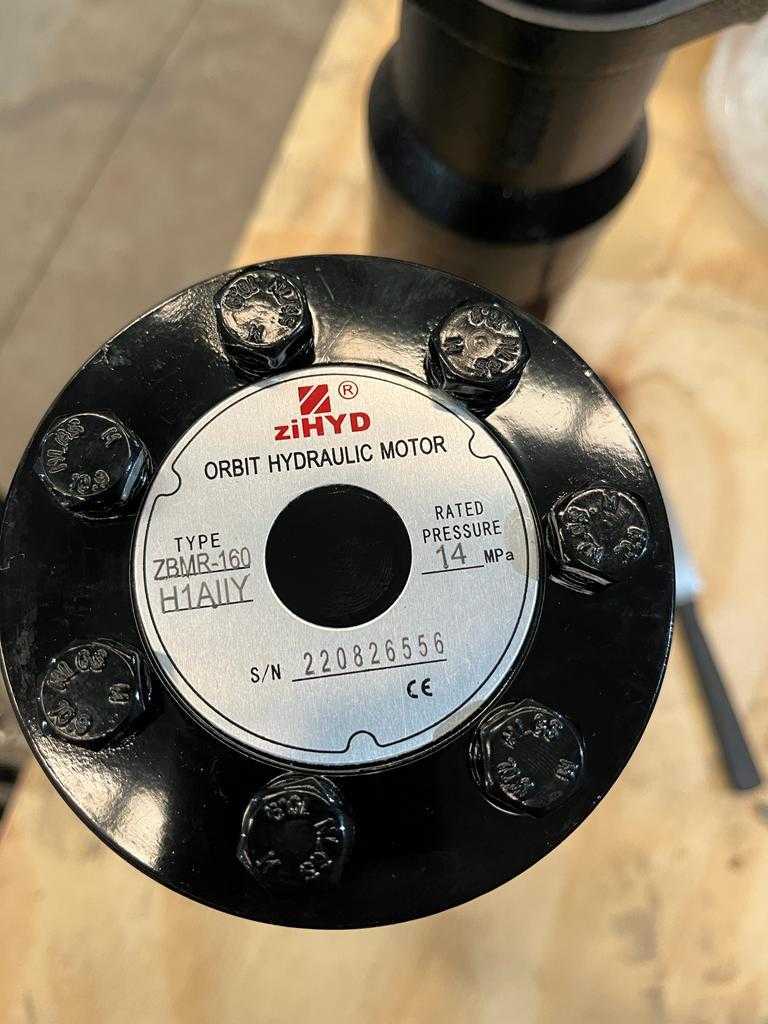

双轴端可选花键液压摆线马达结构

　　在中小扭矩液压传动的应用场景里，这类摆线马达的适配范围覆盖了从农用机具的辅助驱动、小型工程机械的回转机构，到轻工设备的间歇传动、环卫车辆的执行机构等多个工况，核心作用是将液压系统的压力能转换为连续回转的机械能，相比同功率等级的高速马达搭配减速箱的方案，摆线马达本身自带低速大扭矩输出特性，能省去中间减速环节的安装空间与传动损耗。从结构设计逻辑来看，这款马达采用了端面配流的摆线针轮啮合副，定子与转子的齿差设计保证了运转时的扭矩脉动控制在合理区间，壳体采用集成式流道设计，进出油口直接布置在安装法兰的上端面，减少了外接管路的弯折角度，也能降低管路沿程压力损失。

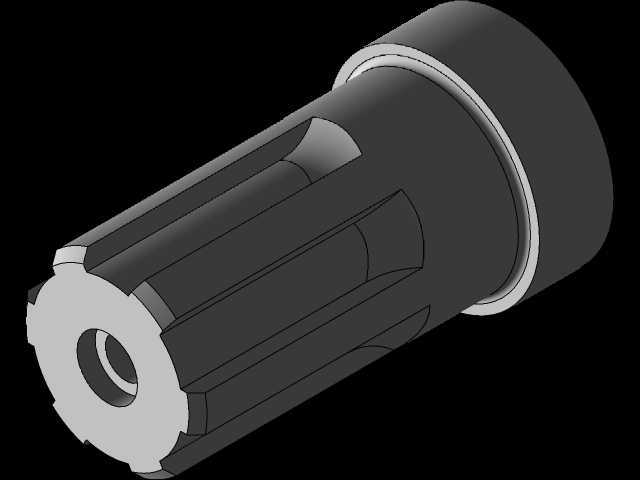

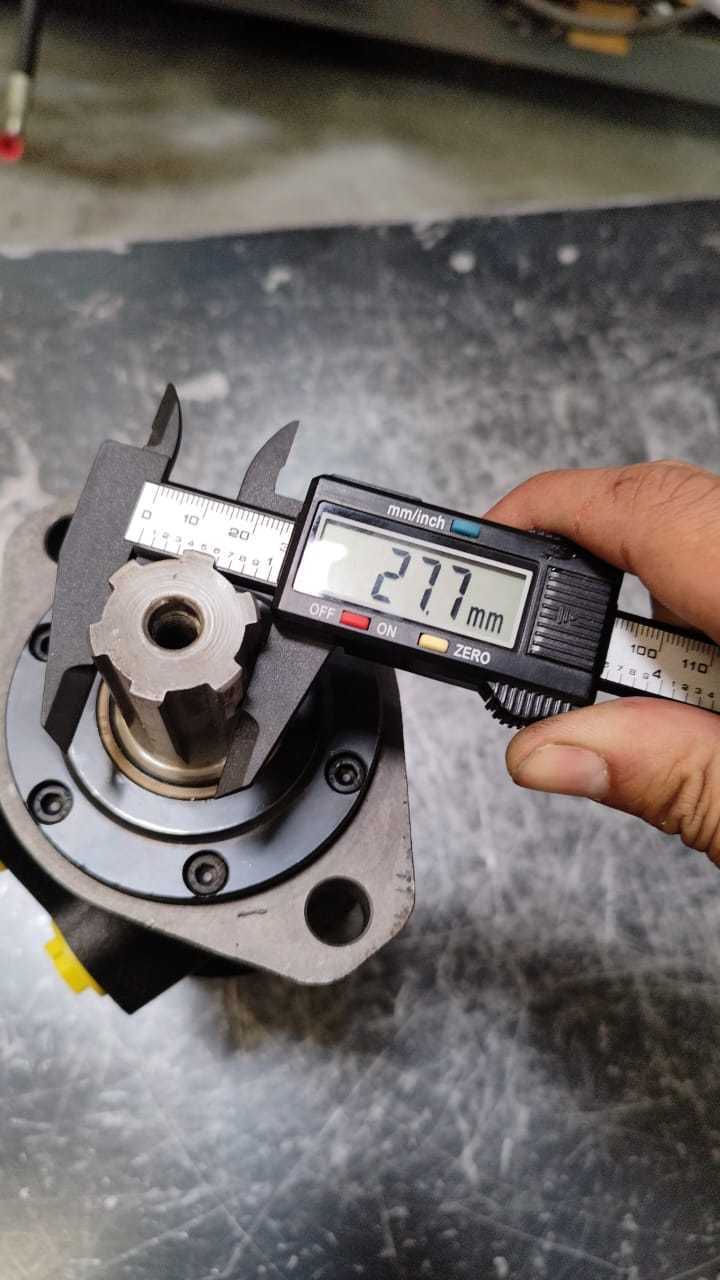

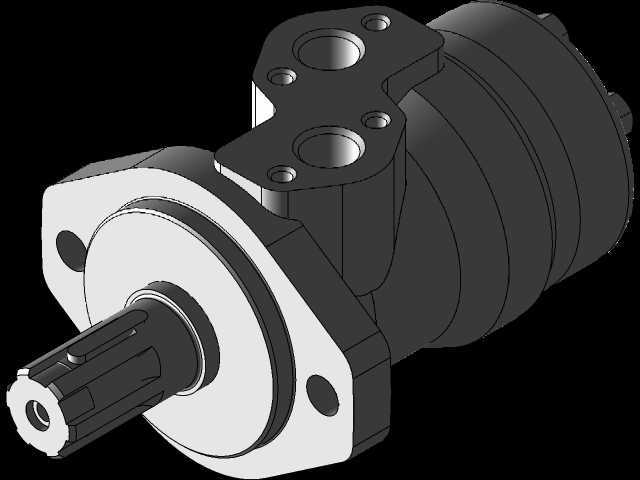

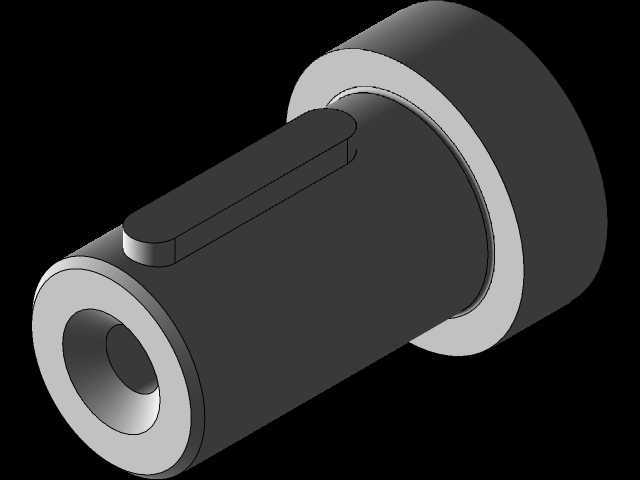

　　安装端采用标准的菱形法兰止口定位，止口的配合公差选在H7/h6区间，能保证马达安装后与负载端的同轴度偏差控制在允许范围内，避免轴端承受额外的径向偏载。轴端提供了两种配置选项，分别适配不同的负载连接需求，其中AXIS30花键轴采用矩形花键结构，齿侧定心精度高，能传递更大的冲击扭矩，适合有正反转频繁切换、瞬时过载的工况；另一种6-30x25x6规格的花键轴则是通用型渐开线花键，适配市面上多数常规的摆线马达连接接口，方便用户在设备改造时直接替换同规格的旧马达，不用重新加工负载端的连接套。

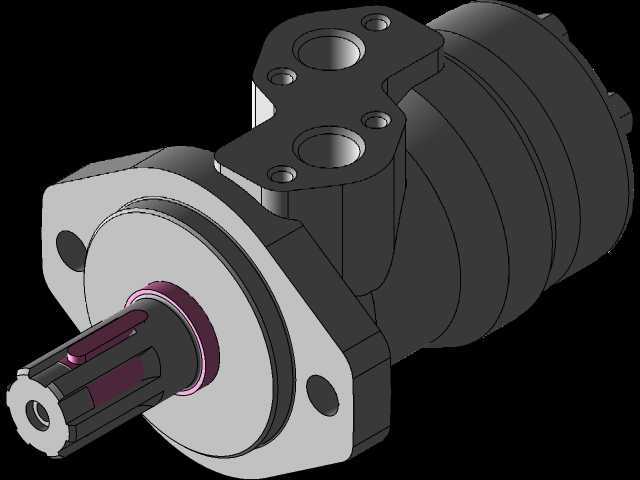

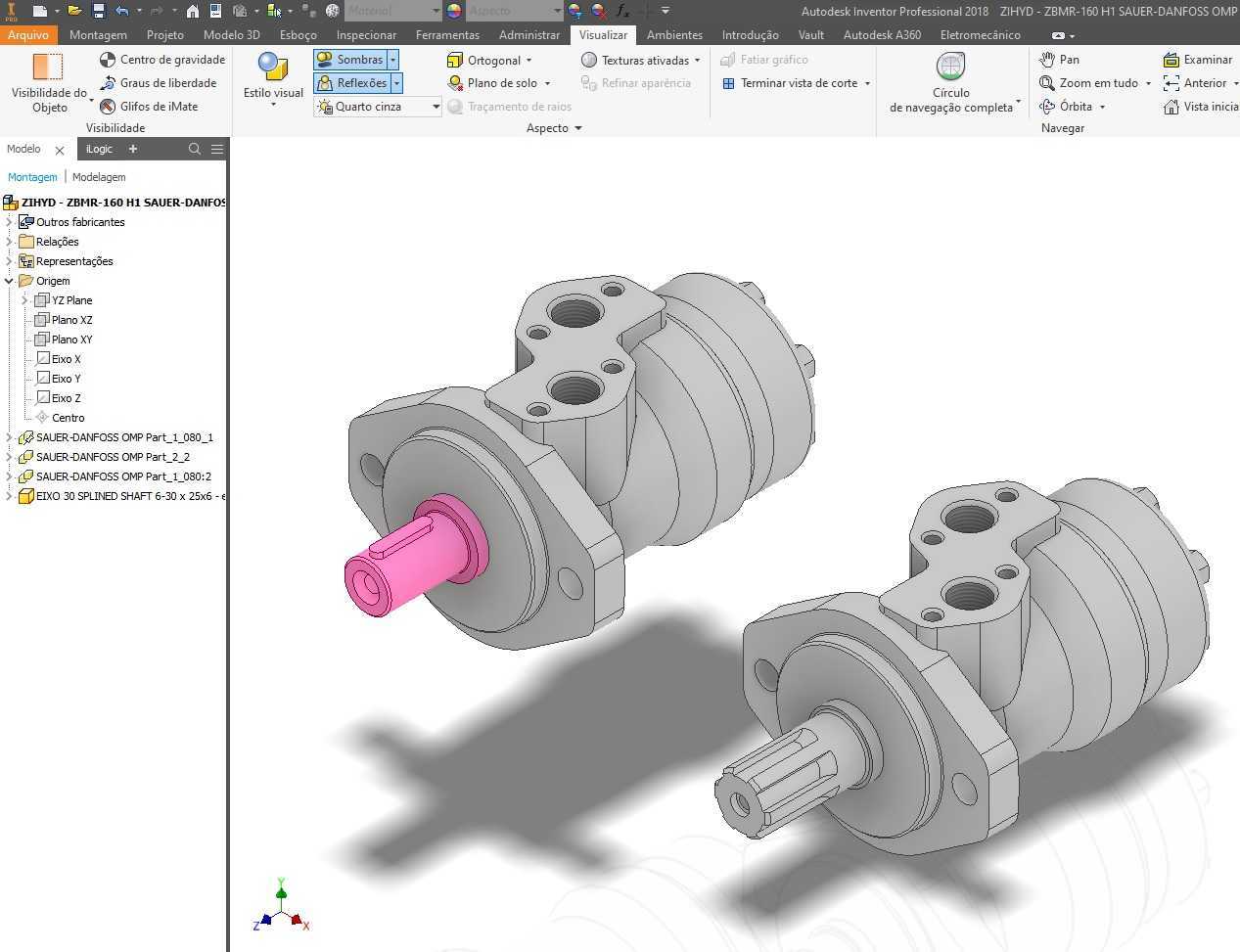

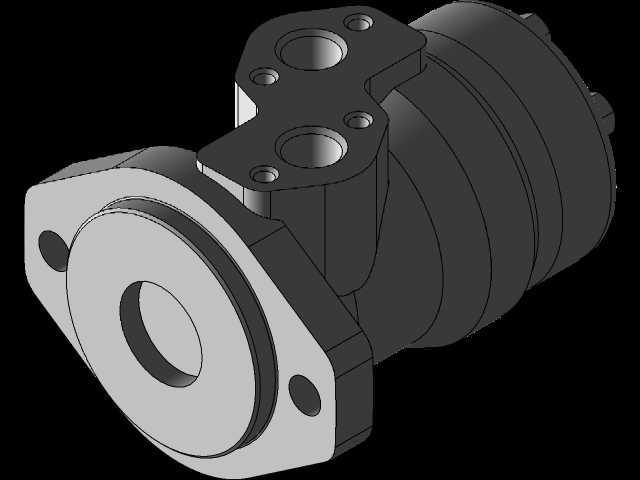

　　在建模过程中，对啮合副的齿形轮廓做了精确还原，摆线轮的齿廓曲线按照实际加工的等距修形参数绘制，能真实反映运转时的啮合接触状态，方便设计人员在做整机虚拟装配时，检查马达与周边机架、管路的干涉情况。壳体上的安装螺栓孔位置、油口螺纹规格都严格按照实际产品的安装尺寸绘制，安装边界的预留空间也做了标注，比如轴端伸出长度、法兰端面到壳体尾部的总长度，能让选型人员在做布局设计时直接参考，不用反复核对二维样本的尺寸链。考虑到这类马达经常在户外、多粉尘的工况下使用，轴端的密封结构在模型里也做了分层呈现，从外露的防尘圈到内部的耐压油封，都按照实际装配位置建模，方便设计人员做密封失效分析时，直观了解密封件的压缩量与安装槽尺寸匹配关系。

　　另外，马达的泄油口位置布置在壳体侧面的最高处，能保证壳体内部的泄漏油可以顺利排出，避免运转时壳体内部憋压损坏轴封，这个细节在建模时也做了准确还原，能提醒安装人员在接管时注意泄油管路的布置高度，不要出现倒灌的情况。在做传动系统匹配时，这款马达的输出转速范围覆盖了每分钟几十转到几百转的区间，扭矩输出特性软，遇到瞬时过载时可以通过液压系统的溢流阀做压力保护，不会像刚性传动那样容易打坏传动件，非常适合用在输送带驱动、绞车回转、扫地车扫盘驱动这类负载波动较大的场景。建模时对马达的外形轮廓做了简化处理但保留了所有关键安装特征，既不会因为模型细节过多导致整机装配时文件卡顿，又能保证所有安装接口的尺寸精度满足工程设计需求，不管是做液压系统的管路布局，还是做机架的安装孔位设计，都可以直接调用这个模型做干涉检查，减少二维设计时容易出现的尺寸错漏问题。
