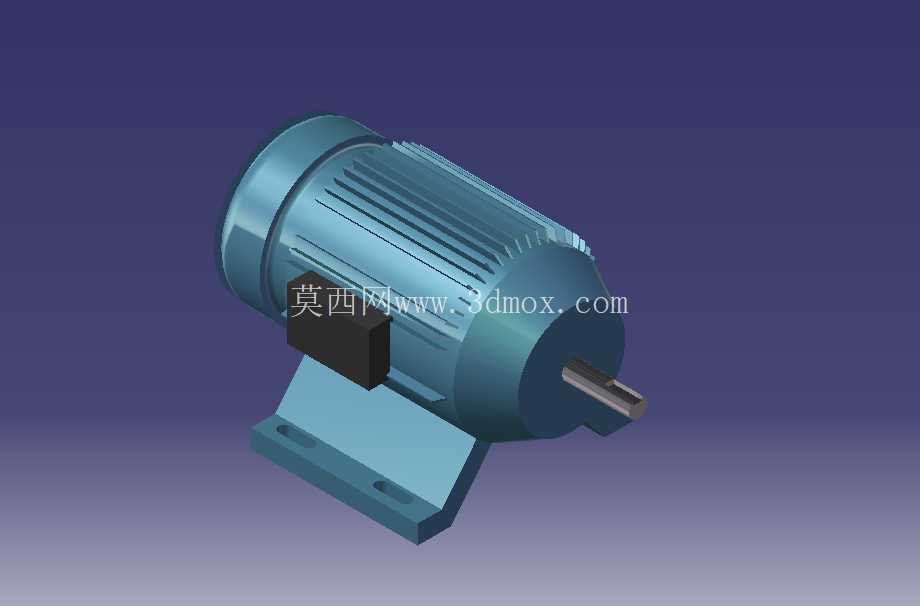

工业用卧式三相异步电动机三维结构

　　在各类工业生产场景中，卧式电动机是应用范围最广的动力输出部件之一，从输送线的辊筒驱动、机床的主轴进给、风机水泵的动力输入，到小型自动化设备的执行机构动力源，都能见到这类结构的身影。本次呈现的三维结构完整还原了工业常用封闭型卧式电机的全部细节，建模过程中优先考虑了实际选型与安装阶段的工程需求，没有做多余的艺术化修饰，所有结构尺寸均参考行业通用的Y系列机座号标准推导，可直接用于设备布局阶段的干涉检查、安装空间预留参考。

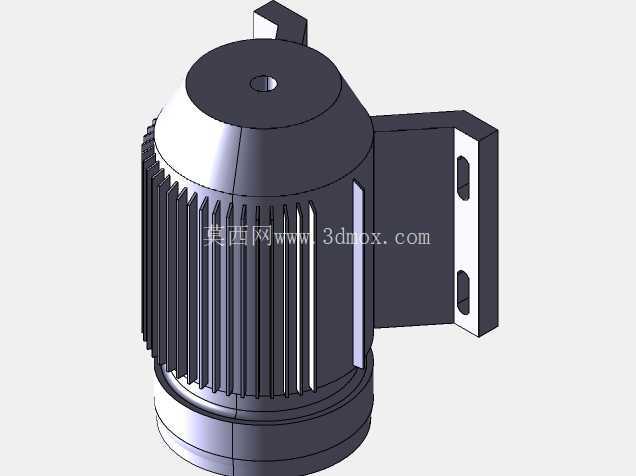

　　从结构设计逻辑来看，机壳部分采用带轴向散热筋的一体铸造结构，散热筋沿电机轴向均匀排布，这种设计一方面可以增加机壳与空气的接触面积，提升自然冷却或风冷状态下的散热效率，另一方面轴向排布的筋条不会阻碍冷却风沿电机轴向流动，适配自带风叶的封闭自扇冷结构。机壳两端的端盖采用止口定位结构，止口配合公差参考行业常用的H7/js6过渡配合，既可以保证两端轴承室的同轴度，避免转子转动时出现扫膛问题，也方便后期维护时的拆装作业，不需要额外做复杂的定位调整。

　　底座部分采用与机壳一体铸造成型的卧式安装脚，两个安装脚对称分布在机壳下方，每个安装脚上开有长圆形安装孔，长孔的长度方向沿电机轴向设置，这种设计允许安装时调整电机与被驱动部件的轴向间距，方便皮带轮、联轴器的安装与张紧调整。安装脚的底面经过机加工处理，保证安装时与设备安装面的贴合度，避免电机运行时因安装面不平整产生额外振动。建模时特意还原了安装脚与机壳连接位置的铸造圆角，这部分结构在实际生产中可以避免铸造应力集中，提升机座的结构强度，防止电机运行振动导致连接位置开裂。

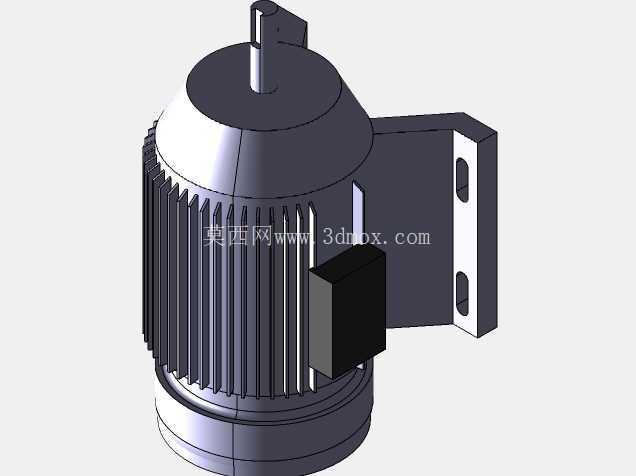

　　接线盒部分设置在机壳侧面靠近输出轴端的位置，盒体采用方形结构，与机壳之间通过螺栓连接，接线盒内部预留了接线端子的安装空间，盒盖与盒体之间设计有密封槽结构，可适配密封圈实现防尘防水要求，满足多数工业车间的使用环境需求。输出轴采用阶梯轴结构，轴伸端加工有标准的键槽，可适配平键连接传递扭矩，轴伸的直径、长度以及键槽尺寸均对应标准机座号的参数，方便设计人员直接匹配对应的联轴器、皮带轮等传动部件。

　　转子部分的建模还原了铁芯与转轴的过盈配合结构，两端轴承位置的轴颈尺寸按照标准深沟球轴承的安装尺寸设计，轴承室位于两端端盖的中心位置，建模时预留了轴承的安装间隙以及润滑脂的存储空间。非轴伸端的结构预留了风叶与风罩的安装位置，风罩采用镂空结构，既可以保护内部冷却风叶不被异物触碰，也能保证冷却风的顺利流通。

　　在设备布局设计阶段，这类三维模型的核心作用是帮助设计人员确认安装边界：电机的总长度、总高度、机壳外径、安装孔的中心距、轴伸的伸出长度、接线盒的外凸尺寸，都是布局时需要重点核对的参数，比如在设计输送线机架时，需要提前确认电机安装后不会与机架支腿、线体旁的走线槽产生干涉；在设计风机机组时，需要确认电机轴伸与风轮轮毂的配合长度，以及电机底座与风机机架的安装孔位是否匹配。

　　不同于简化的示意模型，这个结构完整还原了电机外部的所有安装相关特征，没有省略安装脚、接线盒、散热筋这些影响布局判断的结构，设计人员在进行三维装配时，可以直接将其导入装配体，通过配合约束模拟实际安装状态，提前发现空间干涉、安装操作空间不足等问题，减少后期实物安装阶段的整改工作量。比如在一些紧凑布局的自动化设备内部，电机接线盒的朝向、出线方向会影响线缆的排布空间，模型中接线盒的结构尺寸可以帮助设计人员提前规划线缆的弯曲半径，避免出现线缆弯折过度、接线操作空间不足的问题。

　　从实际使用场景来看，这类封闭型卧式电机适用于无腐蚀性气体、无爆炸性粉尘的普通工业环境，防护等级可达到IP54以上，能够满足多数车间的日常使用需求，其结构设计经过多年的工业应用验证，可靠性高，维护方便，是工业传动系统中最基础的动力单元。建模过程中对各个结构的倒角、圆角都做了还原，没有出现尖锐的不合理结构，完全符合实际铸造、机加工的工艺要求，可用于教学演示、结构原理讲解、设备虚拟装配等多个场景。
