90V直流电机碳刷及刷握结构设计

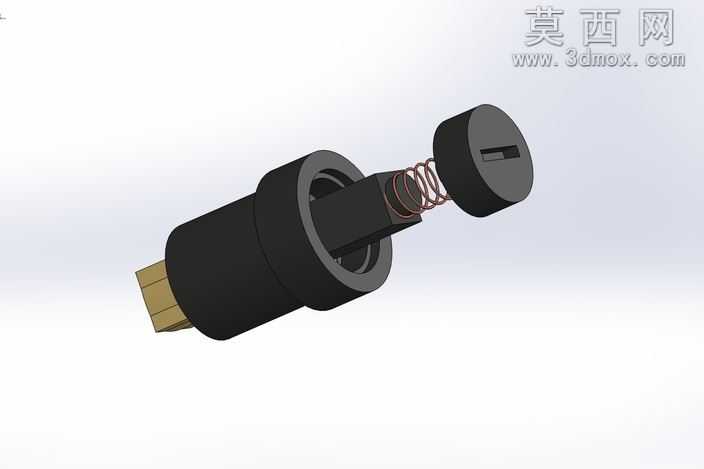

本模型针对90V直流电机的碳刷与刷持组件进行全参数化三维建模，整体采用装配体结构完成各部件的独立建模与配合约束，完整还原了碳刷组件的实际工作形态与装配逻辑。建模过程中首先对刷握主体进行结构拆分，将绝缘基座、导电端子、弹簧腔、碳刷导向槽分别进行特征建模，绝缘基座采用工程塑料材质的哑光黑质感渲染，表面做细微的磨砂纹理处理，还原工业塑料件的真实质感，导电端子采用黄铜材质，赋予金属抛光材质并添加轻微的氧化做旧效果，提升模型的真实度。碳刷部分采用石墨材质的哑光深灰质感，表面添加细微的颗粒纹理模拟碳刷的摩擦接触面，顶部的一字槽结构严格按照实际碳刷的接线槽尺寸建模，保证与导电结构的配合精度。压紧弹簧采用螺旋扫描特征完成建模，赋予弹簧钢的金属亮面材质，添加细微的反光效果表现金属弹性部件的质感，弹簧的压缩行程参数完全匹配90V直流电机碳刷的工作压力要求，保证碳刷与换向器接触压力的合理性。整体装配过程中添加了爆炸视图的配置，将各部件沿装配轴线方向偏移合适距离，清晰展示内部的装配层级与配合关系，各部件之间的配合约束完全符合实际装配工艺，导向槽与碳刷的间隙配合、弹簧的同轴度约束、导电端子的定位约束都经过参数校验，不存在干涉问题。渲染阶段采用柔和的工业产品打光方案，主光源从斜上方45度照射，搭配补光消除部件暗部的死黑区域，背景采用浅灰色渐变突出模型主体，各部件的材质区分度清晰，能够直观分辨不同材质部件的功能属性。设计过程中充分考虑碳刷组件的易更换特性，刷握的卡扣结构、碳刷的插拔导向都做了优化设计，既保证使用过程中碳刷的定位稳定性，也方便后期维护时快速更换磨损的碳刷，整体结构紧凑，适配90V直流电机的安装空间要求，导电回路的接触面积经过校核，能够满足该功率等级直流电机的电流传输需求，避免工作过程中出现接触不良、过热烧蚀等问题。
