小型立式自动化仓储设备三维设计

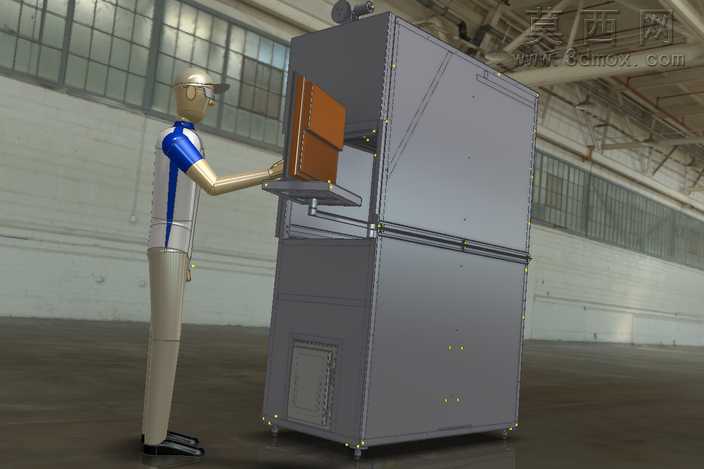

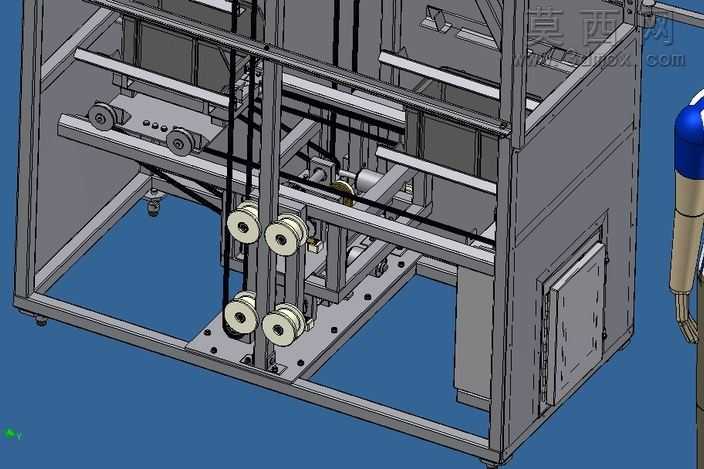

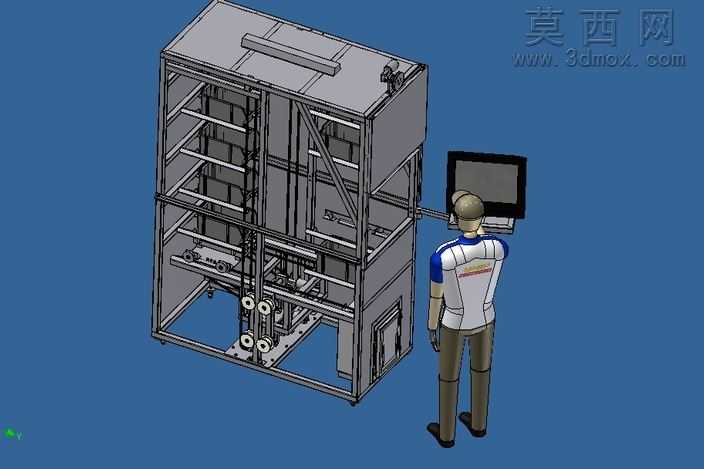

本作品为小型垂直仓储设备的三维设计方案，采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械设计规范，对设备的每一处结构细节都进行了1:1比例的还原。模型搭建阶段首先从整体框架入手，采用标准化铝型材搭建主体支撑结构，通过添加焊接约束、螺栓连接配合关系，还原了框架的斜向加强筋结构，保证整体框架的结构强度与抗形变能力，框架顶部预留了设备吊装与顶部维护的安装位，底部设计了可调式支撑脚结构，可适配不同平整度的安装地面。设备内部核心为垂直提升存储结构，建模时还原了多层置物托盘、链条传动提升机构、导向导轨组件、托盘定位卡扣的完整结构，传动部分的链轮、张紧轮、传动链条均按照机械设计标准参数建模，还原了链条与链轮的啮合配合关系，可直观展示托盘垂直升降的运动轨迹；设备侧面设计了可开合的维护检修门，门体搭配铰链与门锁结构，可模拟真实的开合动作，方便后期维护人员对内部传动结构进行检修调试。设备外侧配套设计了人机交互操作终端，包含显示屏安装支架、操作面板固定位，支架可实现角度调节，适配不同操作人员的使用视角。材质渲染阶段，为框架铝型材赋予了磨砂金属材质，传动部件赋予了碳钢镀锌材质，外壳护板赋予了冷轧钢板喷塑材质，操作显示屏赋予了玻璃与工程塑料材质，通过光影渲染还原了真实设备的材质质感，整体渲染效果清晰展示了设备的结构层次与装配关系。设计思路围绕小型化垂直仓储的应用场景展开，在有限的占地面积内最大化拓展垂直方向的存储空间，适配小批量物料、工装夹具、小型零件的自动化存储需求，整体结构紧凑，传动路径简洁，既可以作为独立的小型仓储单元使用，也可以对接生产线实现物料的自动化存取，模型完整保留了所有零部件的装配关系与参数特征，可直接用于结构验证、方案展示、工程出图等场景，能够直观呈现小型垂直仓储设备的工作原理与结构组成。
