带内置冲压结构的屏幕注塑模具设计

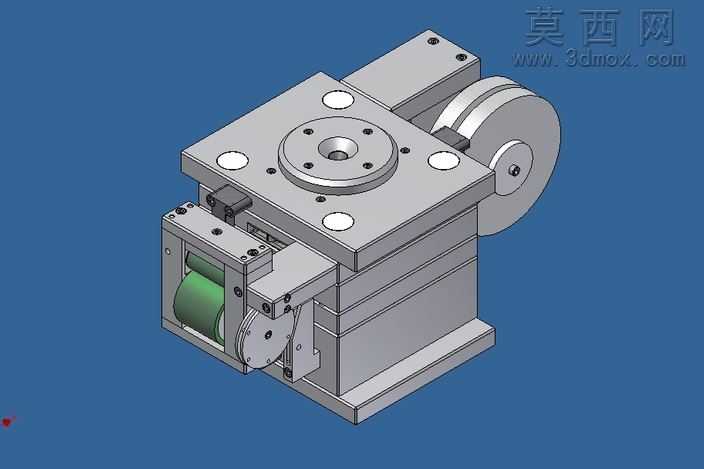

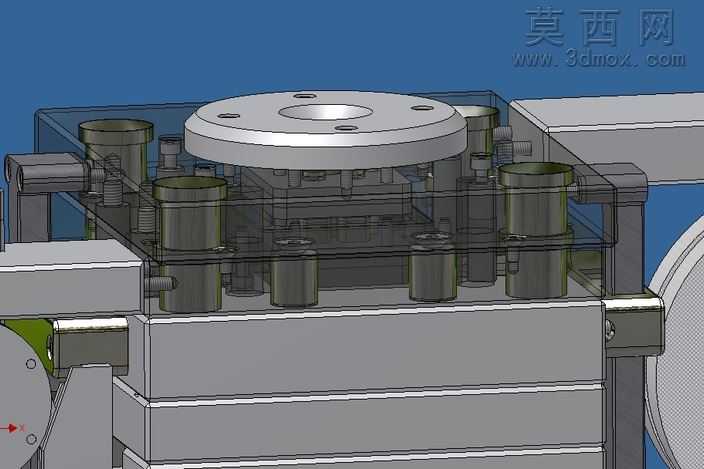

本作品为集成内置冲压功能的注塑模具三维建模成果，整体采用层叠式模架结构设计，通过三维建模软件完成全参数化零件构建与整机装配，完整还原了模具的合模导向、注塑浇注、内置冲压、侧抽芯及脱模复位全流程功能结构。建模过程中对模架各板件进行了精准的特征建模，上模座设置标准注塑浇口定位圈与主流道衬套，周向均匀布置导套安装孔与圆形承压垫块，保证合模过程的导向精度与承压稳定性；模架侧部集成带轮传动的冲压驱动机构，通过偏心轮结构将旋转运动转化为直线冲压动作，实现注塑过程同步完成屏幕小部件的内部冲压工序，侧部抽芯机构采用导轨滑块式设计，搭配绿色成型滚轮组件，保障带弧度屏幕部件的顺利脱模与成型精度。渲染阶段对模具各部件赋予差异化材质表现，模架主体采用磨砂钢材材质呈现金属哑光质感，传动轮、导柱等运动部件赋予光亮金属材质区分功能区域，成型滚轮采用半透明绿色橡塑材质直观展示成型工位结构，整体渲染光影均匀，清晰呈现各部件的装配关系与运动逻辑。设计思路围绕小屏幕部件的注塑与冲压一体化成型需求展开，将原本独立的冲压工序集成至注塑模具内部，减少产品二次装夹的工序误差，压缩生产流程周期；建模过程中对各运动部件进行了干涉检查，验证了侧抽芯滑块、冲压驱动轮、脱模机构的运动行程无碰撞，各模板的连接螺丝孔、定位销孔均按标准模具设计规范布置，保证模型可直接用于后续的模具加工工艺拆解与生产参考，完整呈现了一体化复合成型模具的结构设计逻辑与细节特征。
