笔记本电脑外接电源交流适配装置结构

　　日常办公场景中，笔记本电脑的移动使用属性决定了其无法长期依赖内置电池供电，交流适配器作为连接市电与笔记本本体的核心供电转换部件，承担着将民用高压交流电转换为笔记本可直接使用的低压直流电的核心作用，同时在供电过程中完成电压稳压、电流滤波、过载防护等多重功能，是笔记本正常运行不可或缺的配套部件。

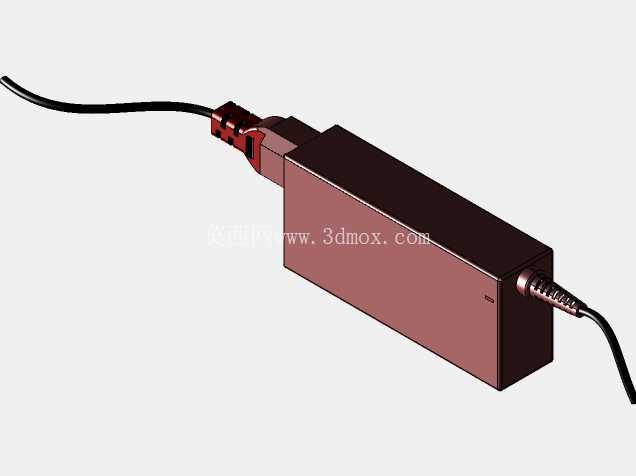

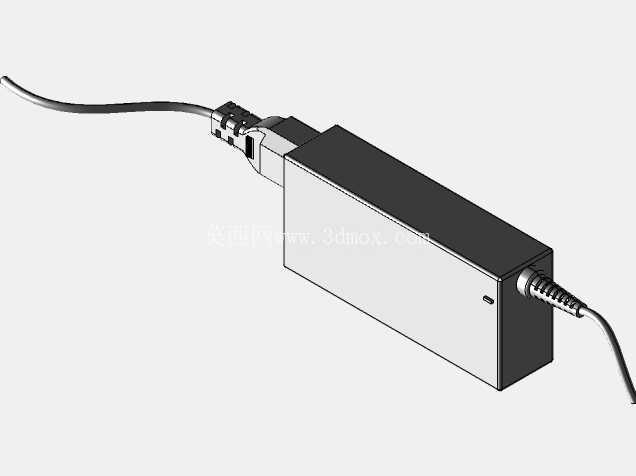

　　从结构设计层面来看，这款适配器采用长方体块状主体布局，主体外壳做了圆角过渡处理，避免尖锐棱角在携带过程中刮蹭背包内其他物品，同时也能降低跌落时外壳开裂的风险。主体两端分别引出输入与输出线缆，输入端线缆连接市电插头端，输出端线缆连接笔记本供电接口，两端线缆与主体衔接位置都做了应力缓冲结构，也就是常见的线尾护套，这种结构可以分散线缆反复弯折时的应力集中，避免线缆根部因为长期弯折出现铜丝断裂、外皮破损的问题，实际使用中，适配器线缆的断裂故障九成以上都出现在线体与主体的衔接位置，这个缓冲结构的设计直接决定了适配器的线缆使用寿命。

　　在安装与使用边界上，这款适配器的主体尺寸适配常规笔记本包的侧袋或者隔层空间，平放时的重心稳定，不会因为轻微触碰就从桌面滑落。主体外壳采用阻燃工程塑料材质，表面做了细微的磨砂处理，既可以提升握持插拔时的摩擦力，也能减少表面指纹残留，同时塑料外壳的绝缘属性可以避免内部电路故障时出现外壳漏电的风险，保障使用者的接触安全。内部电路布局上，长方体的主体空间可以合理排布整流电路、变压模块、滤波电容与保护电路，各个元器件之间预留足够的散热间隙，适配器在满负载运行时产生的热量可以通过外壳表面自然散出，不需要额外加装散热风扇，也就避免了风扇运转带来的积灰与噪音问题，这也是这类电源适配器普遍采用无风扇被动散热设计的核心原因。

　　从实际应用场景出发，这类适配器不仅要满足桌面固定办公时的长期稳定供电需求，还要适配差旅携带时的颠簸、温度变化等复杂工况，所以在结构设计时，外壳的拼接缝隙做了错位卡扣设计，配合密封胶条可以阻挡日常使用中泼溅的少量液体，也能避免灰尘从缝隙进入内部附着在电路板上造成短路风险。两端的线缆长度做了合理匹配，输入端线缆长度满足从墙面插座到桌面的距离需求，输出端线缆长度预留了笔记本在桌面小范围移动的余量，不会因为线缆过短导致使用时适配器悬空拉扯，也不会因为线缆过长造成桌面布线杂乱。

　　在功能特性上，这款适配器的输出端接口做了防呆设计，只能以正确方向插入笔记本的供电接口，避免反插造成接口损坏或者电路短路。内部集成的过流保护、过压保护、过热保护模块，可以在市电电压波动、输出端短路、内部温度超过阈值时自动切断供电回路，既保护适配器本身不会因为异常工况烧毁，也能避免异常电压电流输入笔记本造成主板、电池等核心部件的损坏。很多使用者在选购替代适配器时往往只关注输出电压电流参数，忽略了结构尺寸、线尾缓冲、防护设计这些细节，实际上这些结构设计直接关系到适配器的使用可靠性与寿命，在建模还原这类部件时，不仅要还原外观的曲面与尺寸比例，更要把这些实际使用中涉及到的结构细节体现出来，比如线尾的锥度缓冲、外壳的拼接缝位置、接口的卡位结构，这些细节才是区分外观模型与可用于结构验证的工程模型的核心标准。

　　从建模逻辑上来说，这类适配器的主体结构虽然是规则长方体，但两端的线缆衔接处、接口位置的曲面过渡需要贴合实际生产的注塑件拔模角度，外壳的壁厚要符合工程塑料注塑的工艺要求，不能出现壁厚突变导致的注塑缩水问题，内部元器件的排布空间要和实际电路模块的尺寸匹配，不能为了外观好看随意压缩内部空间导致实际无法容纳对应的电路组件。线缆部分的建模要还原真实线材的柔软质感，弯折弧度符合线材的最小弯曲半径要求，避免出现不符合实际材料特性的直角弯折。
