20*50规格普通钢质深沟球轴承结构

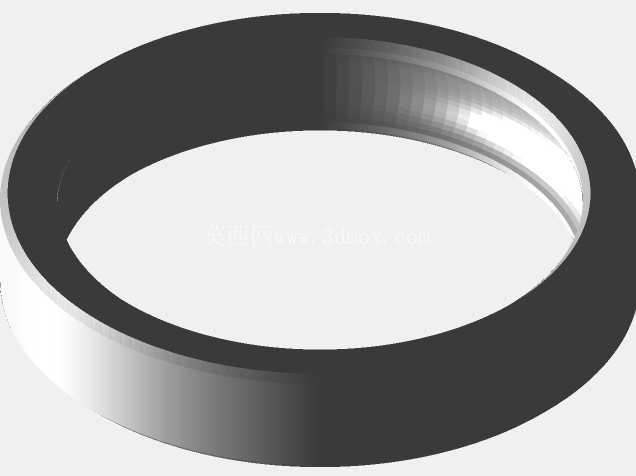

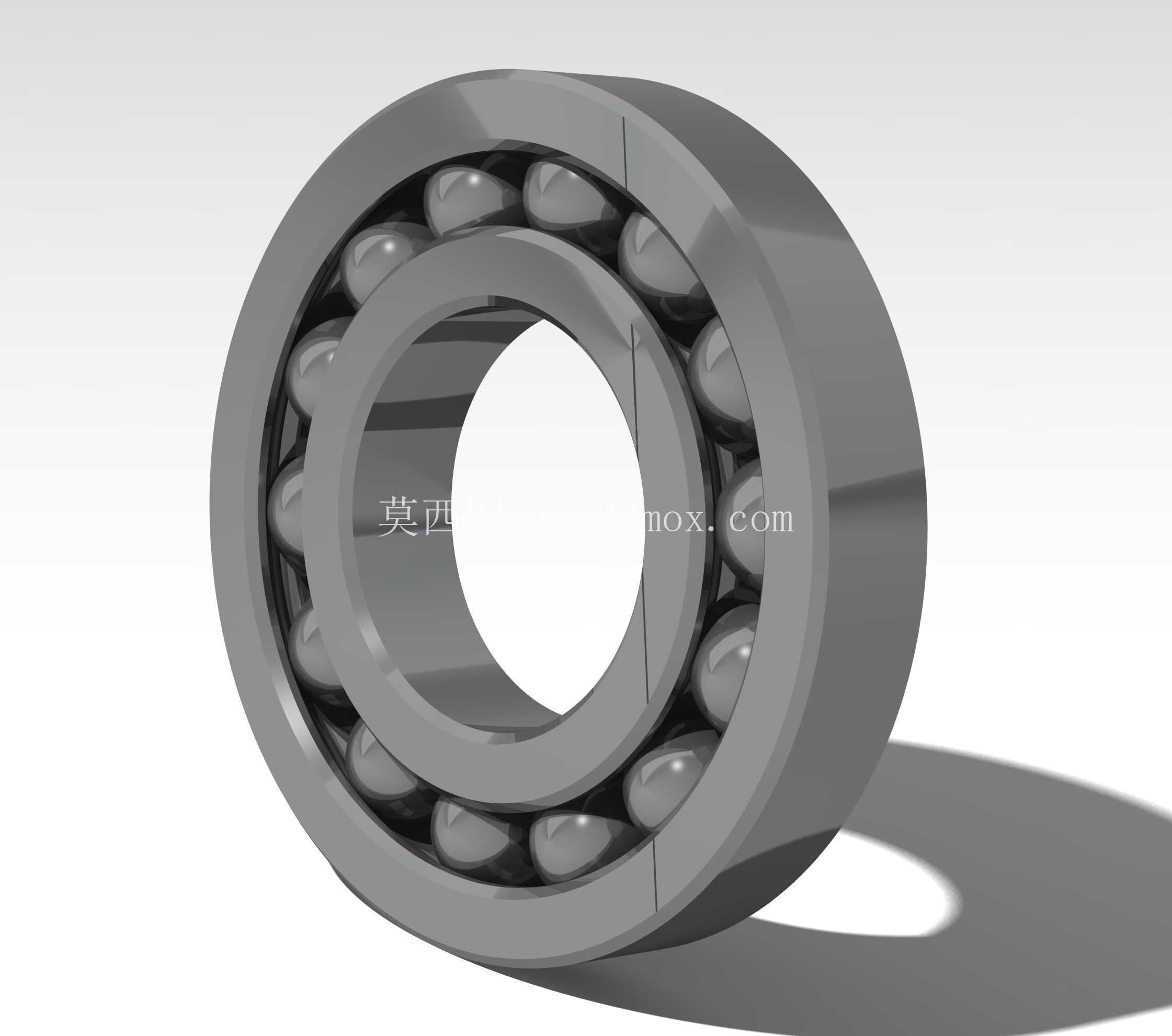

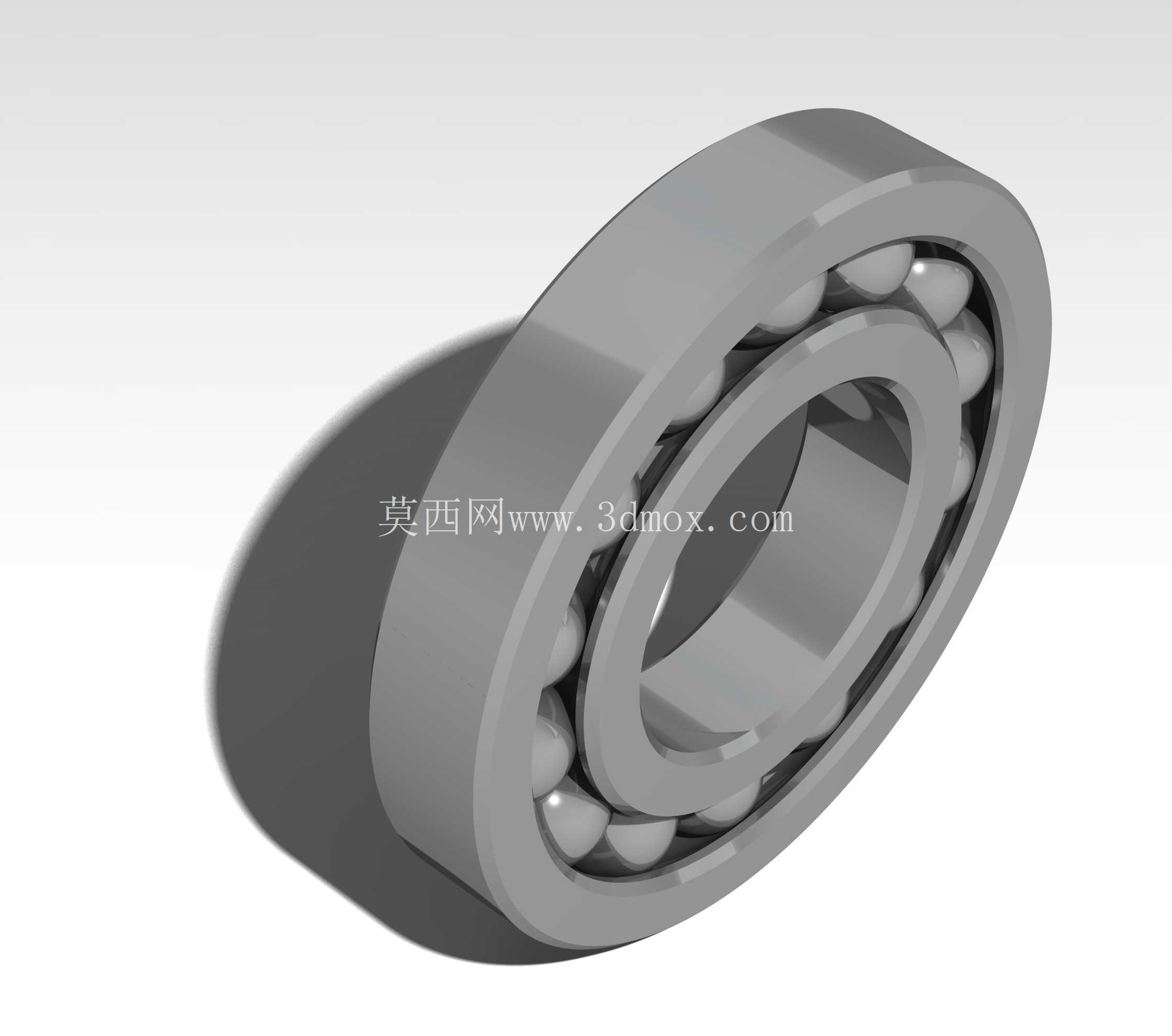

　　在常规轻工输送、小型减速机构、民用机电设备的转动副设计中，这类小尺寸深沟球轴承是应用频次极高的支撑部件，本次呈现的钢质轴承内径20mm、外径50mm，适配多数常规20mm直径的光轴安装需求，安装时需注意轴肩与轴承座孔的挡边高度不能超过轴承内、外圈的倒角尺寸，避免装配时出现卡滞、无法贴合定位面的问题。从结构设计来看，该轴承采用最经典的深沟滚道构型，内圈与外圈的滚道曲率略大于钢球直径，既可以承受稳定的径向载荷，也能在设备启停、工况波动时承受一定比例的双向轴向载荷，不需要额外增设止推垫片等辅助限位结构，能有效简化支撑部位的整体装配复杂度。钢球采用满装旁的常规保持架排布？

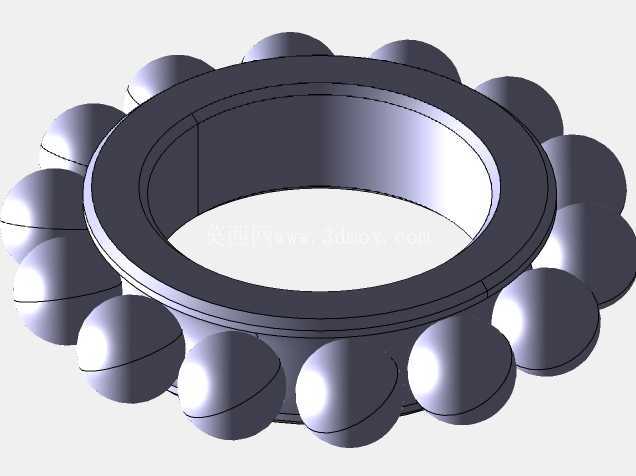

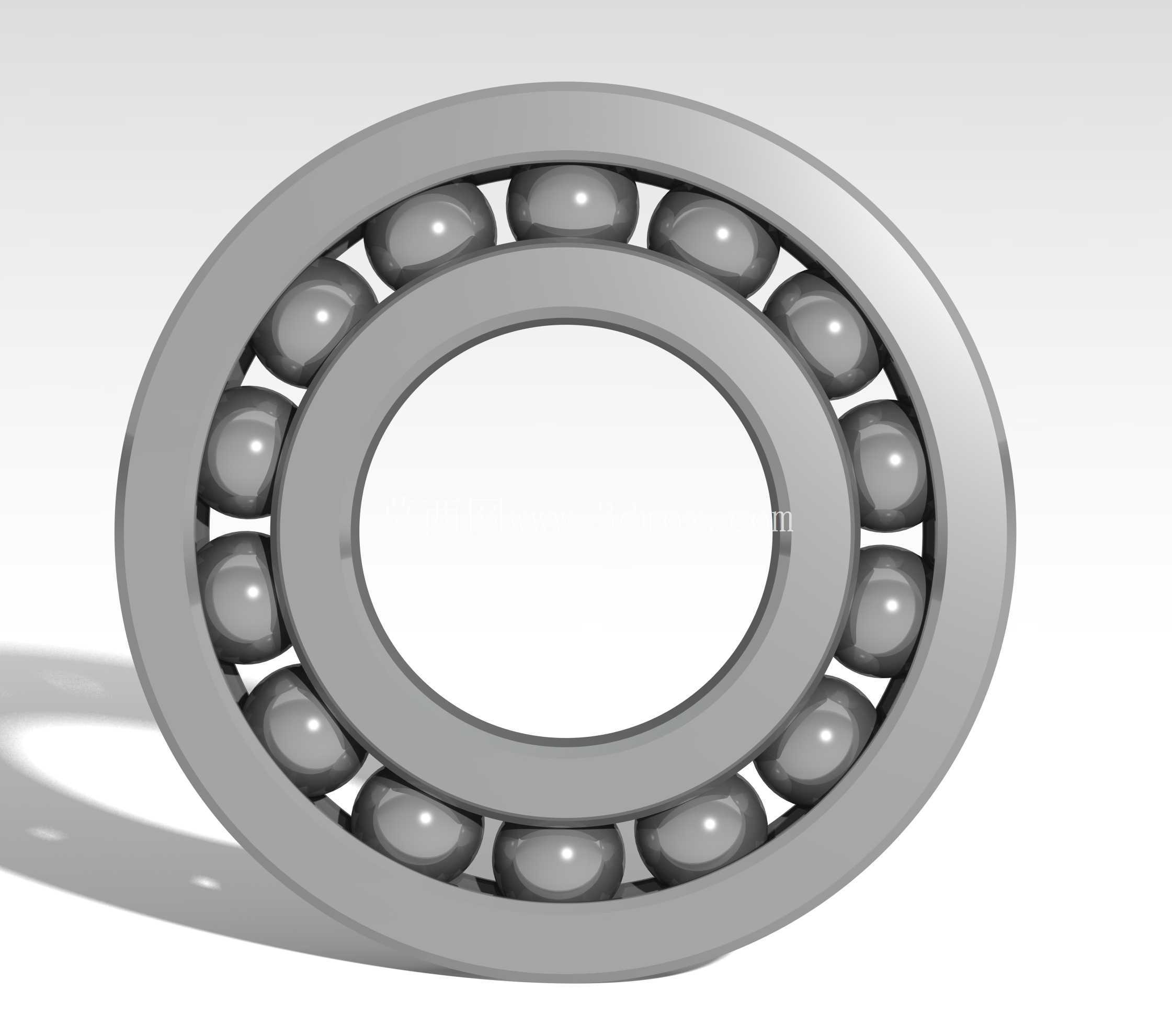

　　不对，图中可见的钢球是均匀分布在内外圈之间，保持架采用冲压钢构型，将每颗钢球等距分隔，避免运转过程中钢球之间直接接触摩擦，降低运转阻力与磨损速率，整体采用普通轴承钢加工成型，滚道表面经过常规淬硬处理，满足中低转速、常温工况下的长期使用需求，不需要额外的特殊润滑维护，填充常规锂基脂即可实现长期免维护运转。这类轴承的实际使用场景覆盖极广，从小型家用电机的输出轴支撑，到轻工流水线的从动辊筒转动副，再到小型阀门的阀杆转动支撑、仪表类设备的转轴定位，都能见到同规格轴承的应用，其设计上没有特殊的密封结构？

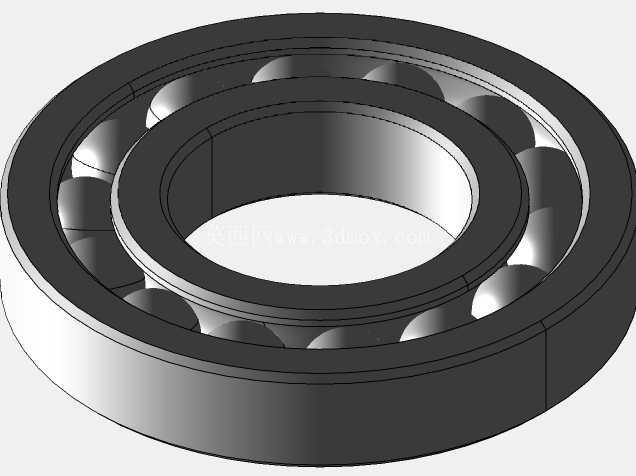

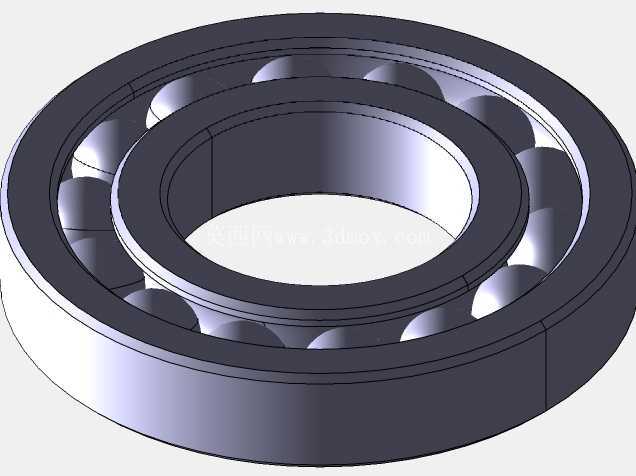

　　不对，从模型呈现的结构来看是开式轴承构型，适合安装在有外部润滑补给、或者环境洁净度较好的设备舱内部，如果应用在多粉尘、有喷淋的工况下，需要额外搭配密封圈或者防尘盖使用，避免杂质进入滚道造成磨粒磨损。在三维建模过程中，该模型严格按照实际轴承的尺寸链进行绘制，内圈的内径公差按照基孔制常规轴承公差带设置，外圈外径按照基轴制公差带设置，滚道的曲率半径、钢球的直径、保持架的卡槽位置都完全匹配实际加工尺寸，在做设备整体装配仿真时，可以直接调用该模型进行干涉检查，验证轴与轴承座的安装空间是否匹配，避免设计阶段出现尺寸冲突。

　　很多刚接触机械设计的人员在选用这类轴承时，容易忽略安装边界的尺寸要求，比如轴端的倒角需要和轴承内圈的倒角匹配，轴承座孔的入口倒角也要和外圈倒角对应，否则压装时很容易造成滚道变形，导致轴承运转卡滞、提前失效；另外该轴承的径向游隙按照常规组别设计，适合常温下的过盈配合安装，如果应用在高温工况下，需要选用更大游隙组别，避免热胀后游隙消失造成抱死。从打印适配性来说，该结构无需额外支撑即可完成实体打印，当然如果是做功能件使用，还是建议选用标准轴承成品，打印模型更多用于结构验证、装配教学、设备样机的展示环节，其结构简单，没有复杂的异形曲面，建模时只需要通过旋转命令生成内外圈基本体，再通过环形阵列完成钢球与保持架的排布，就能快速完成整体结构的绘制，是机械三维建模入门阶段非常典型的练习案例，能帮助初学者掌握旋转、阵列、配合约束等基础建模操作，理解转动支撑部件的基本设计逻辑。在做小型减压阀这类仪表类设备的结构设计时，阀杆部位的转动支撑就常选用这类小尺寸深沟球轴承，因为减压阀的阀杆转动角度小、载荷低，这类轴承完全可以满足使用需求，同时占用的安装空间极小，不会造成阀整体体积的过度增加，安装时只需要在阀体内加工出对应50mm外径的轴承座孔，将轴承压入后再穿入20mm直径的阀杆，配合孔用挡圈就可以完成轴向定位，装配工序非常简单，适合批量生产的装配需求。
