带全套零件组件的螺旋顶升承重机构

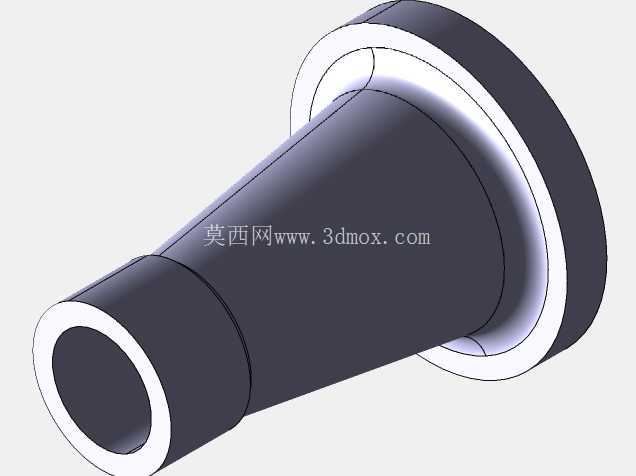

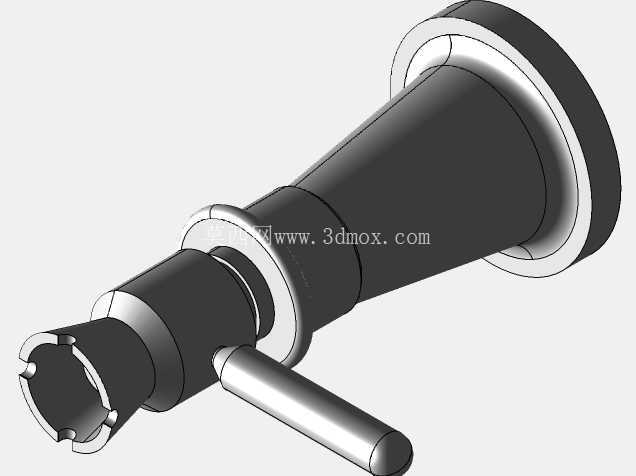

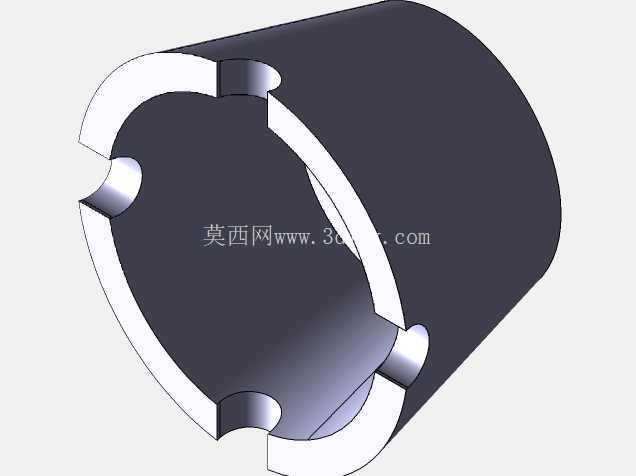

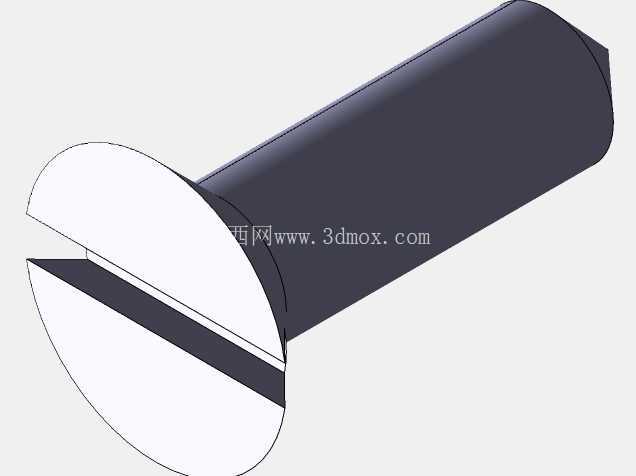

　　这套螺旋顶升结构的设计完全围绕手动操作的实际工况展开，整体采用锥台形的主体外壳结构，大直径端作为底部支撑面，直接接触承载基础，接触面积经过核算可以在额定承重范围内避免基础压溃，小直径端延伸出螺旋传动副的执行端，前端带卡槽的顶头可以适配不同的被支撑工件接触面，不管是平面构件的支撑，还是带凹槽、定位孔的部件顶升，都能通过顶头的卡槽结构实现周向限位，避免顶升过程中出现工件滑移的风险。侧面布置的摇杆操作机构采用插入式传动结构，不需要操作时可以将摇杆拆下收纳，减少机构的整体外伸尺寸，避免现场作业时的磕碰问题，摇杆的力臂长度经过匹配，操作人员单手施加常规握力即可驱动螺旋副完成顶升动作，不需要额外加接延长杆，符合单人手动操作的人机工程要求。在设备检修、小型构件安装、工装调试这类需要小行程精准承重顶升的作业场景里，手动螺旋顶升机构的应用覆盖度极高，不同于液压类顶升设备存在的泄漏风险、长期承重泄压问题，纯机械螺旋传动的顶升结构可以在无动力源的野外、车间狭小工位、设备维保现场稳定维持支撑状态，不会因为温度变化、密封件老化出现承重回落的问题，这也是这类结构在重型设备支腿、工装定位支撑场景里被长期沿用的核心原因。

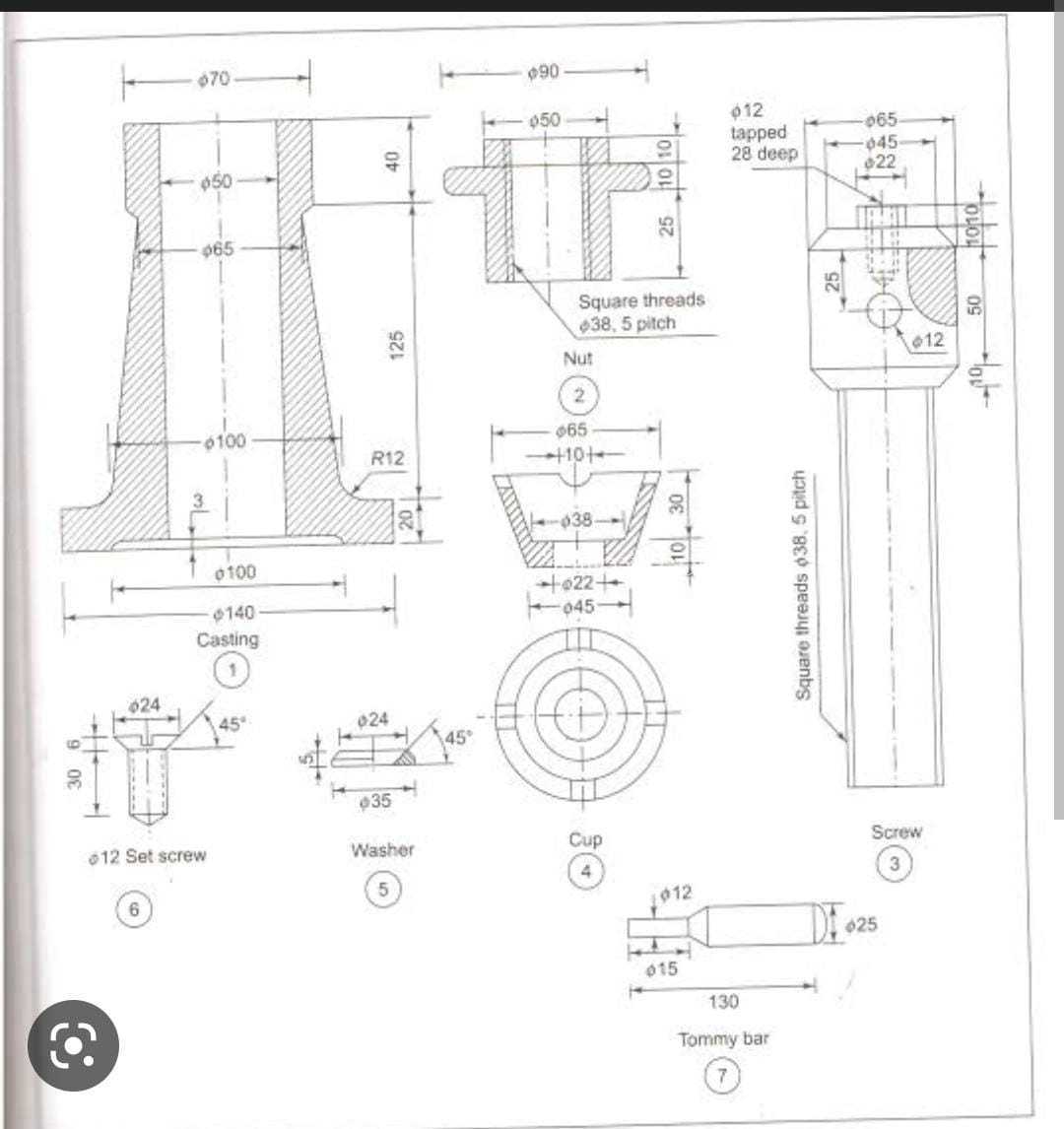

　　从结构设计逻辑来看，这套模型完整拆分了所有组件与零件，从外壳的锥台结构、内部的梯形螺纹传动副、端部的顶头卡爪、侧面的摇杆传动销，到底部的支撑法兰，所有配合面都预留了符合机械加工公差的装配间隙，梯形螺纹的选型匹配了额定承重下的螺纹副剪切强度，螺纹升角满足自锁要求，也就是说当顶升作业完成、撤去摇杆的操作力后，整个机构可以依靠螺纹副的自锁特性维持当前顶升高度，不需要额外增加锁紧销、锁紧螺母这类辅助定位结构，简化了现场操作的流程。

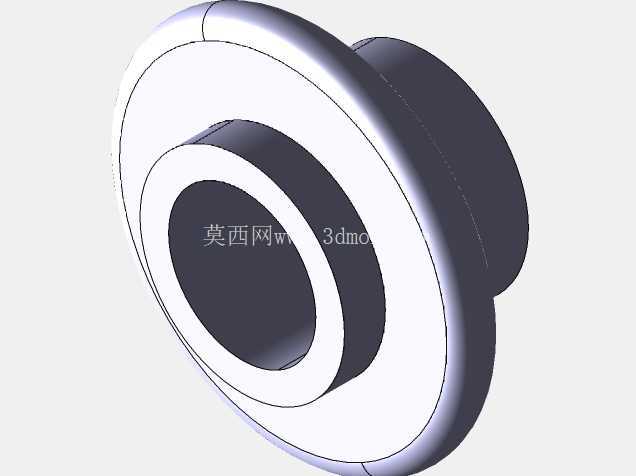

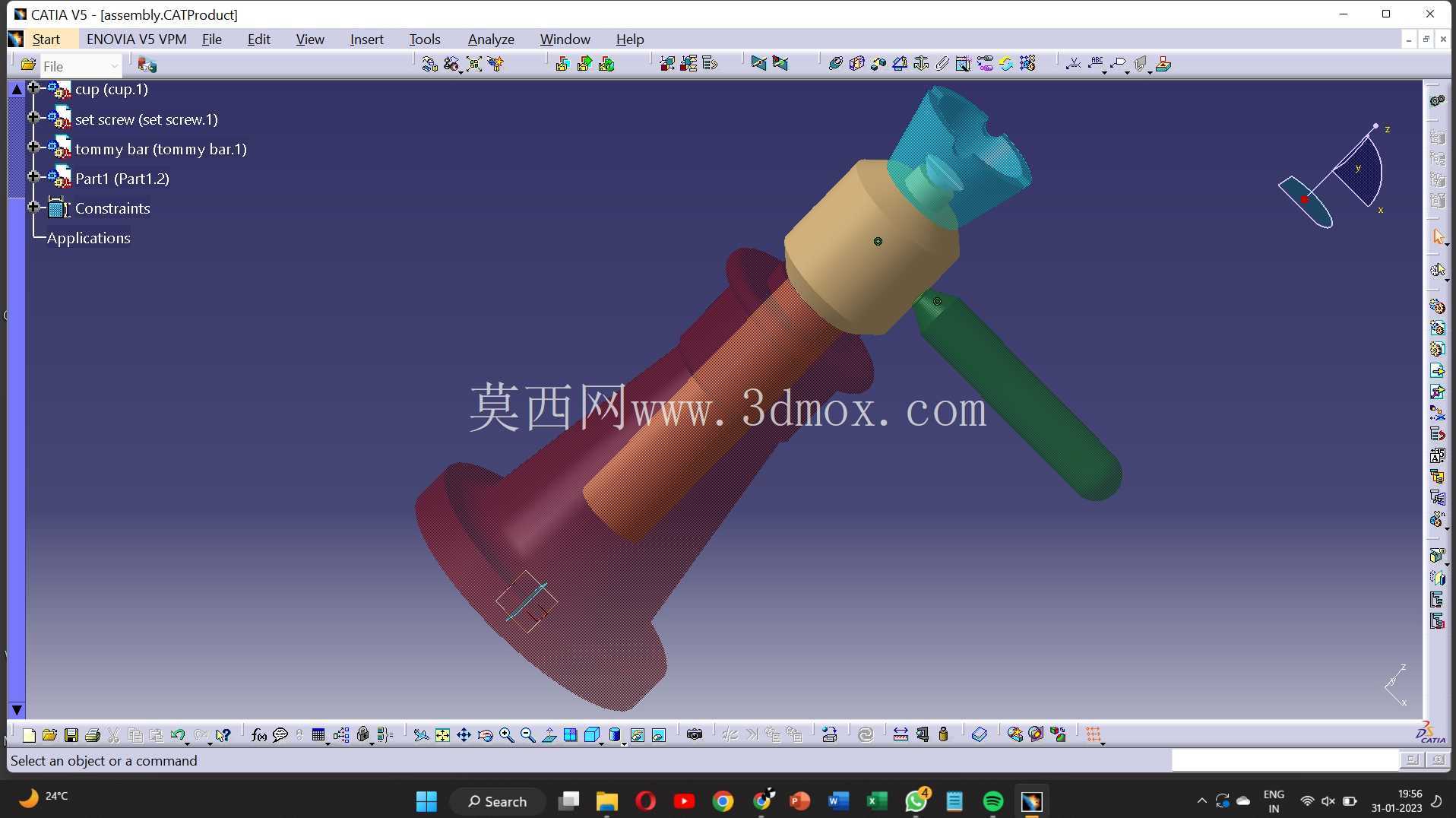

　　外形尺寸方面，整体结构的最大外轮廓集中在底部支撑法兰位置，安装时只需要保证基础平面的平整度在常规机械安装要求范围内即可，不需要额外制作复杂的安装基座，机构本身的轴向长度适配常见的小行程顶升需求，顶升行程覆盖日常设备维保、工装调整的常用高度区间，不会出现行程过长导致机构刚性不足、或者行程过短无法满足作业需求的问题。在实际建模过程中，所有零件的建模逻辑都遵循实际加工工艺，外壳的锥台结构采用车削加工的工艺特征建模，没有出现无法加工的异形曲面，螺纹副的建模符合梯形螺纹的标准牙型，顶头的卡槽结构采用铣削加工的特征设计，摇杆的圆柱结构采用标准圆钢加工的尺寸设计，所有装配关系都按照实际装配流程设置约束，从底部端盖的装配、螺旋杆的穿入、顶头的连接到摇杆的安装，完整还原了实际产品的装配顺序，不管是用于结构参考、教学演示，还是用于非标顶升机构的设计参考，都可以直接调取对应零件的特征尺寸进行调整，不需要重新从零开始搭建基础结构。

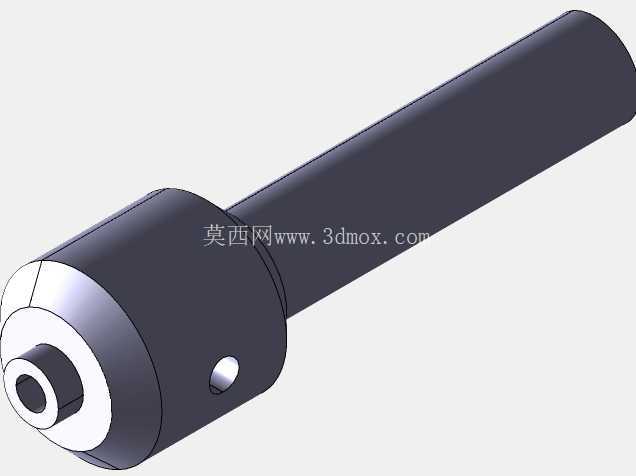

　　不同于很多简化建模的顶升机构模型，这套模型还原了所有细节结构，包括螺旋杆与外壳之间的限位轴肩、摇杆与螺旋杆之间的传动销连接、顶头与螺旋杆端部的旋转连接结构——这个旋转连接结构可以保证顶头接触被支撑工件后，螺旋杆旋转顶升过程中顶头不会随螺杆一起转动，避免顶头与工件接触面之间出现滑动摩擦，既保护工件接触面不会被刮花，也减少了顶升过程中的操作阻力。在设备维保场景中，这类螺旋顶升机构常被用于重型设备的局部顶升调平，比如机床床身的水平调整、大型构件的焊接定位支撑、生产线设备的检修临时支撑，因为其纯机械结构的特性，在有易燃易爆隐患的作业场景中也可以安全使用，不会像液压设备那样存在液压油泄漏引发安全隐患的问题，也不需要外接电源、气源作为动力，完全依靠人力操作即可完成所有动作，对作业场景的适配性极强。建模过程中对所有配合面的圆角、倒角都做了符合加工要求的处理，没有出现尖锐的棱边结构，既符合实际零件的加工工艺要求，也避免了装配、使用过程中棱边划伤操作人员的问题，所有零件的壁厚都经过刚性校核，在额定承重条件下不会出现壳体变形、螺杆弯曲的问题，传动副的接触应力也在材料允许的范围内，可以保证长期重复使用的结构稳定性。
