工业级板式冷却换热单元结构设计

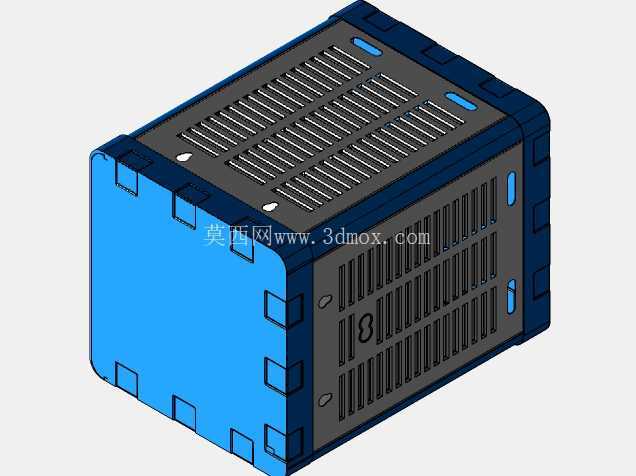

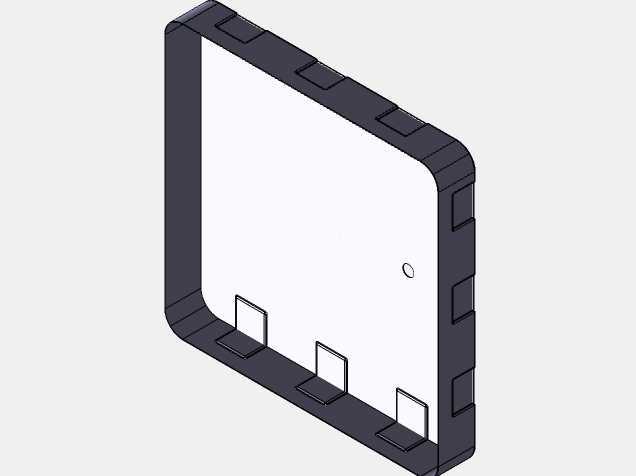

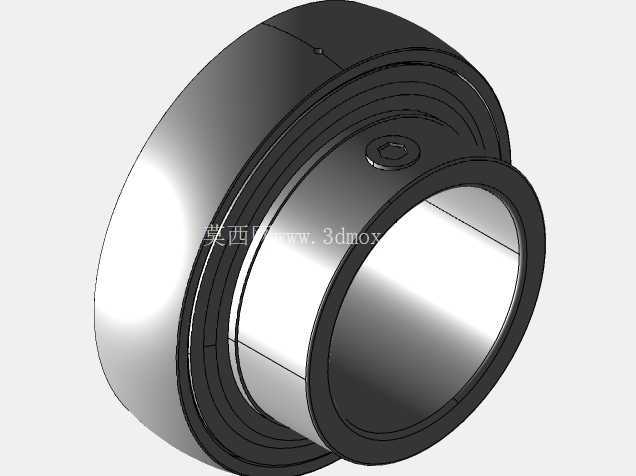

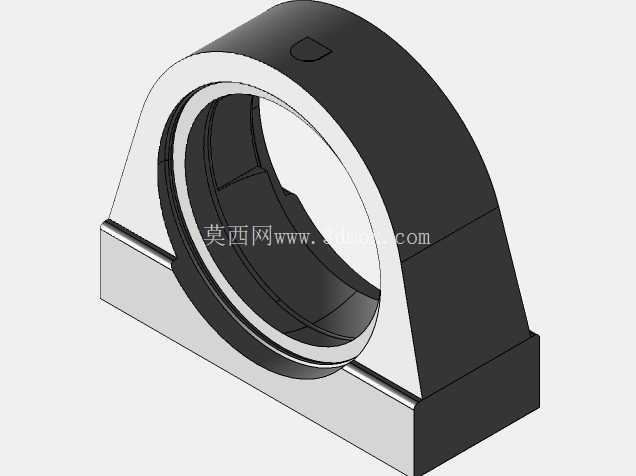

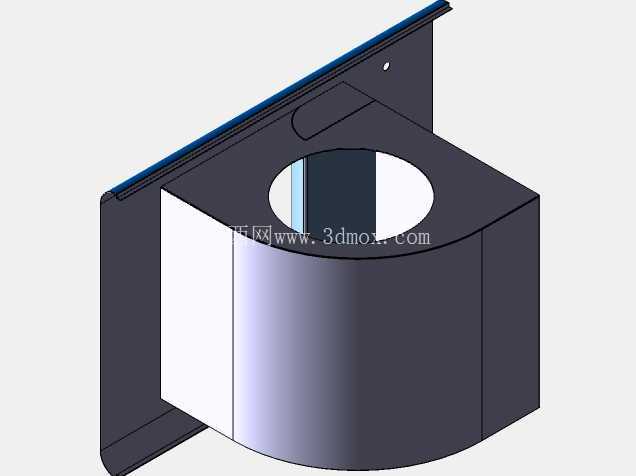

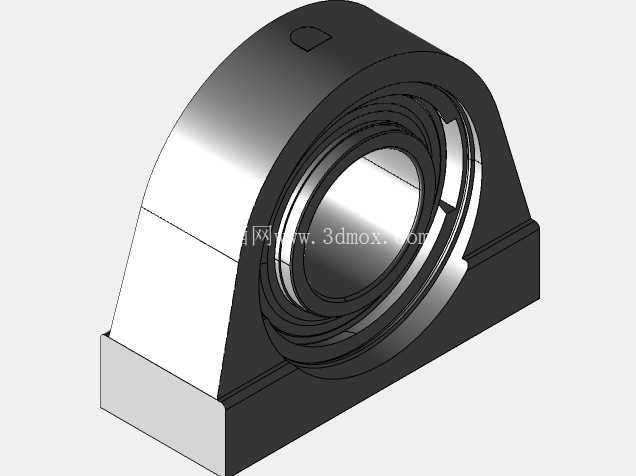

　　在液压站、伺服动力柜、精密加工设备的温控回路里，这类板式冷却单元是控制介质温度、保障系统连续运行的核心部件，很多刚入行的结构工程师做散热设计时容易只算换热功率，忽略安装边界和现场维护的实际需求，最后做出来的模型要么装不上，要么后期清灰、换密封件的时候要拆半台设备。这个冷却单元的结构采用钣金拼接加模块化端盖的设计思路，主体散热芯体被包裹在折边成型的钣金壳体里，两侧的蓝色端盖做了卡扣式的快拆结构，不用完全拧掉所有紧固件就能掀开端盖清理散热鳍片缝隙里积攒的切削液雾、粉尘积垢，这一点在机加工车间、焊接车间这类多粉尘多油雾的场景里实用性很强，毕竟现场运维不会带着全套工具蹲在设备旁边拆半小时螺丝。

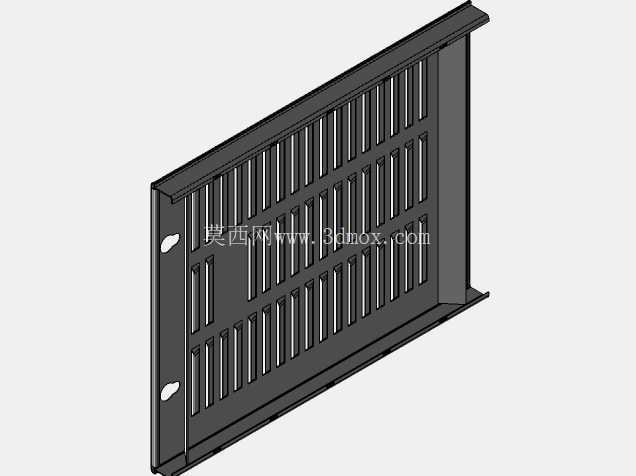

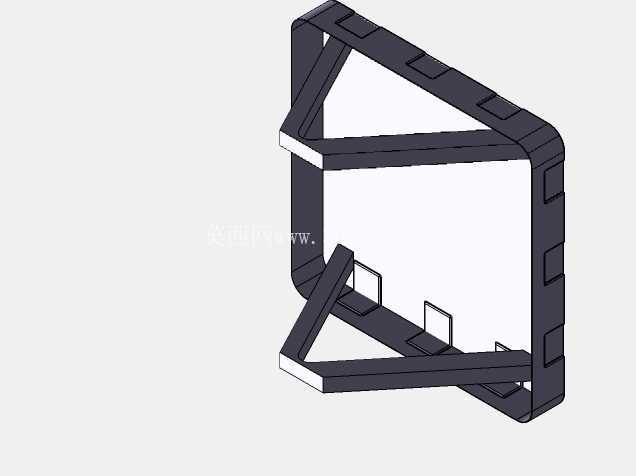

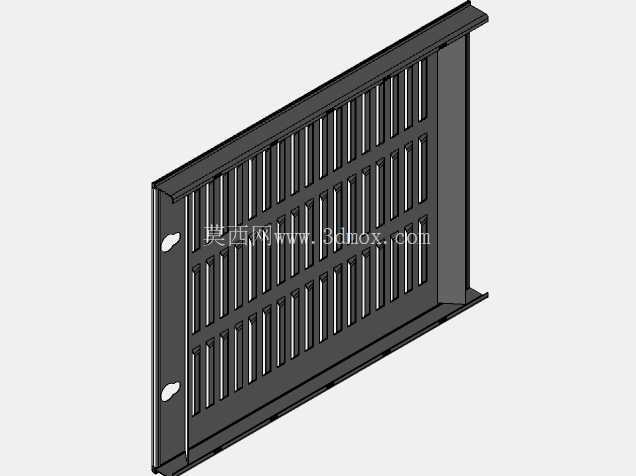

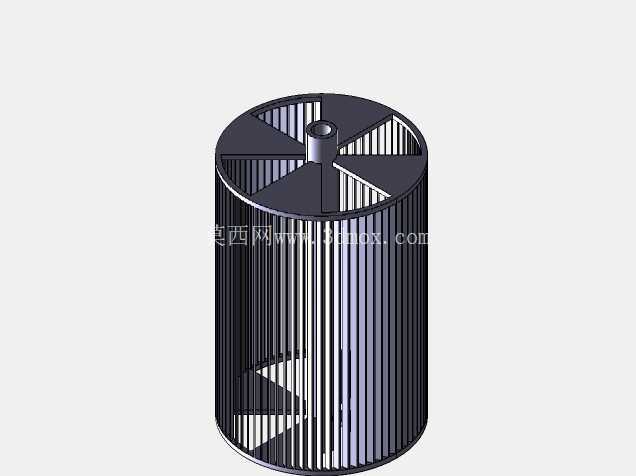

　　从安装边界来看，这个单元的外形是规整的立方结构，四个边角都做了加厚的安装凸台，凸台上预留的沉孔可以直接适配M6的膨胀螺栓或者机柜安装挂耳，不管是落地安装在液压站旁的支架上，还是嵌装在电气柜的侧壁通风位，都不需要额外做转接支架，壳体侧面预留的两个介质接口做了内螺纹倒角，对接管路的时候不用反复调整密封垫的位置，能减少现场装配的对中时间。功能特性上，壳体顶面和侧面都开了阵列式的通风栅格，栅格的冲压角度做了15度的下倾，既保证通风换热的过流面积，又能防止车间里的切削液飞溅、顶部落灰直接掉进散热芯体里，端盖上预留的小型观察位不用拆壳就能看到内部芯体的积垢情况，方便制定维护周期。

　　设计的时候没有采用一体化焊接的壳体结构，而是用折边卡扣加少量紧固件的组合，一方面是降低钣金加工的难度，普通数控冲床加折边机就能完成壳体加工，不需要开专用的焊接工装，另一方面是后期如果散热芯体出现堵塞或者密封失效，只需要拆开端盖就能更换芯体，不用整个冷却单元整体报废，能降低设备全生命周期的维护成本。很多同类冷却产品的模型做出来只做了外观曲面，忽略了实际安装时的干涉问题，这个结构里所有的外凸结构都控制在安装基准面的投影范围内，不管是并排安装多台冷却单元，还是紧贴其他设备柜体安装，都不会出现凸台、接口突出导致的装配干涉，壳体的钣金厚度选用1.5mm的冷轧板，折边处做了双层压边处理，既保证整体结构的刚性，吊装或者搬运的时候不会出现壳体变形，又不会因为板材过厚增加不必要的重量。

　　在换热回路的布局上，介质流道和通风流道做了完全的隔离设计，端盖和壳体接触的位置预留了密封胶条的安装槽，能避免冷却介质渗漏到通风侧，也防止外部的粉尘油雾进入介质回路造成管路堵塞，这种结构在液压油冷却、电控柜密闭循环冷却的场景里适配性很强，不需要额外加装防护外罩就能直接用在工业现场的复杂环境里。做这类换热部件的三维建模时，不能只盯着外观的相似度，要把安装孔位、密封槽位置、快拆结构的卡扣间隙都做准确，不然导出的工程图到了加工环节就会出现折边干涉、卡扣装不上的问题，这个模型里的每一处折边圆角、卡扣的配合间隙都符合常规钣金加工的公差要求，不需要二次修改就能直接出加工图纸，不管是做设备选型的方案演示，还是做结构设计的参考原型，都能直接适配常规的工业设计流程。
