渐开线齿形直齿圆柱传动零件设计

　　在各类需要定传动比动力传递的机械结构中，直齿圆柱齿轮是应用最为广泛的基础传动元件之一，这类零件常见于中小型减速器、机床进给机构、轻工设备传动链、阀门驱动机构以及仪器仪表的动力传递单元中，依靠轮齿的连续啮合实现平行轴之间的旋转运动与扭矩传递，相比斜齿轮，直齿圆柱齿轮不存在轴向力，安装调试的容错空间更大，加工与检测的工艺门槛更低，尤其适合转速中等、载荷平稳、对传动轴向尺寸有严格限制的应用场景。

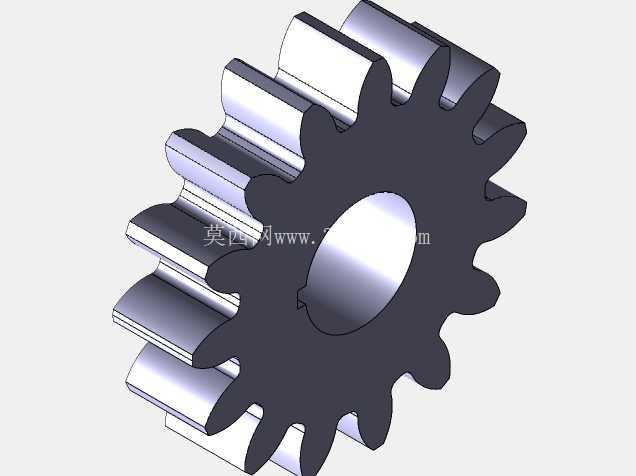

　　本次设计的渐开线齿形正齿轮，在齿形构建阶段完全遵循渐开线啮合原理，以节圆参数为核心基准，同步匹配模数、基圆半径、齿顶高系数、顶隙系数等核心几何参数，确保轮齿在啮合全过程中满足齿廓啮合基本定律，保证瞬时传动比恒定，避免传动过程中出现冲击、振动与噪音异常的问题。齿根部分采用标准过渡圆角设计，在建模阶段就充分考虑齿根弯曲疲劳强度的冗余量，避免长期交变载荷作用下出现齿根断裂的失效形式；齿顶部分保留合理的修缘余量，可抵消实际加工与安装过程中产生的微小中心距误差，降低轮齿啮合时的边缘接触应力，延长整套传动副的使用寿命。

　　从安装边界来看，该齿轮中心设置标准通孔，可与对应直径的传动轴通过平键实现周向固定，轴向定位可配合轴肩与挡圈完成，无需额外设计复杂的连接结构；齿轮的齿宽经过合理匹配，既保证足够的齿面接触强度，又避免齿宽过大导致的载荷沿齿向分布不均问题，适配常规的闭式齿轮传动箱安装空间，也可直接用于开式传动的简易机构中。在实际选型适配时，需要注意配对齿轮的模数、压力角必须与该齿轮完全一致，中心距偏差需控制在标准公差范围内，装配时需保证两轴的平行度公差，避免出现轮齿偏载导致的早期点蚀或磨损。

　　设计过程中没有采用简化的齿形拉伸建模方式，而是通过参数化生成精确的渐开线齿廓曲线，逐齿构建完整的轮齿实体，齿面的曲面连续性完全符合实际加工的成型逻辑，可直接用于后续的工程图生成、干涉检查、有限元强度校核以及运动仿真分析，不需要二次修正齿形细节。这类正齿轮在阀门驱动机构中，主要用于将手动或电动执行器的扭矩传递到阀杆，实现阀门的启闭与开度调节，由于阀门传动通常为间歇运转、载荷平稳的工况，直齿圆柱齿轮的特性完全能够满足使用需求，同时相比其他传动形式，直齿轮传动的效率更高，维护成本更低，不需要复杂的润滑系统也能保证长期可靠运行。在仪器仪表类的小型传动机构中，这类小模数正齿轮还可用于精密运动传递，通过合理控制齿形精度与侧隙，能够实现精准的转角传递，满足仪表的示数精度要求。建模阶段对轮齿的每个几何参数都做了关联约束，修改模数、齿数、齿宽等核心参数时可快速生成新的齿轮模型，能够适配不同载荷、不同传动比的设计需求，大幅提升同类型零件的设计效率，减少重复建模的工作量。
