在常规机械传动系统的设计迭代过程中,直齿圆柱齿轮是应用覆盖范围最广的基础传动元件,从民用小家电的动力传递单元,到工业流水线的减速机构,再到机床主轴的进给传动链、阀门执行机构的扭矩输出端,都能见到这类零件的身影。不同于斜齿、人字齿等其他齿形的齿轮,直齿圆柱齿轮的轮齿走向与齿轮轴线完全平行,不存在轴向分力,对应的支撑轴承选型无需额外考虑轴向载荷补偿,支撑结构的设计复杂度更低,装配环节的对中调整难度也更小,非常适合中低速、中等载荷的定传动比传动场景。

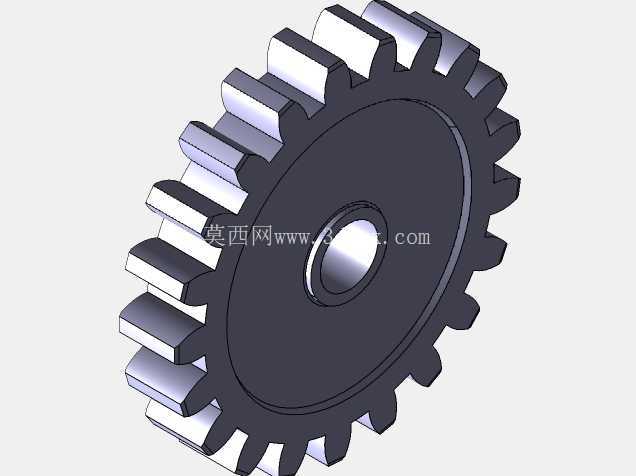

这次完成的直齿圆柱齿轮建模,全程基于参数化逻辑搭建,所有核心尺寸都通过参数表关联驱动,从齿顶圆、分度圆、齿根圆的直径参数,到齿厚、轮毂宽度、中心安装孔的孔径,甚至齿廓的渐开线生成逻辑,都可以通过修改对应参数快速完成规格调整,不需要重新绘制齿廓曲线,能大幅提升同系列不同参数齿轮的建模效率。建模过程中,齿廓部分严格按照渐开线生成逻辑推导,先确定基圆直径,通过渐开线方程生成单侧齿廓曲线,再通过圆周阵列、镜像操作完成全部轮齿的曲面构建,齿根部分做了标准的圆角过渡处理,避免应力集中导致的轮齿断裂风险,这一点在实际工程应用中尤为重要——很多新手建模时容易忽略齿根圆角,导致后续有限元分析时齿根位置应力值远超材料许用应力,实际运行过程中很容易出现断齿故障。
从安装边界来看,这个齿轮采用孔轴配合的安装方式,中心孔为光滑通孔,可根据实际装配需求加工键槽或者采用涨紧套连接,轮毂部分的厚度经过合理匹配,既保证了与轴的配合长度足够传递额定扭矩,又不会因为轮毂过长导致轴向尺寸冗余,给整体传动箱的布局带来额外负担。轮齿的精度等级按照常规工业级传动要求设计,齿面的粗糙度预留了后续机加工的余量,建模时没有做过度的工艺简化,无论是用于3D打印做原理验证样件,还是导入CAM模块生成数控加工程序做金属件加工,都不需要做过多的模型修补工作。
在实际选型应用中,这类直齿轮通常需要配对使用,两个啮合齿轮的模数、压力角必须完全一致,齿宽需要根据传递的扭矩大小做匹配,一般小齿轮的齿宽会比大齿轮宽5到10毫米,避免装配时的轴向错位导致啮合接触面积不足。建模时也考虑了这一点,齿宽参数设置为可独立调整,方便设计人员根据实际传动比、载荷情况快速调整配对齿轮的尺寸。不同于需要专用加工设备的特殊齿形齿轮,直齿圆柱齿轮的加工工艺非常成熟,滚齿、插齿、铣齿都可以完成加工,小批量打样甚至可以用线切割直接加工齿形,制造成本远低于其他类型的齿轮,这也是它能在各类传动场景中被广泛应用的核心原因之一。
在阀门减压阀这类流体控制设备的执行机构里,这类直齿轮通常用于把手动调节的扭矩或者小型电机的输出扭矩放大,传递到阀芯的调节端,因为减压阀的调节行程不大,传动比不需要太高,直齿轮的传动效率高、回程间隙小的特点刚好能满足调节精度的要求,不会因为齿侧间隙过大导致调节行程出现误差,影响出口压力的控制精度。建模过程中特意对齿侧间隙做了合理预留,按照标准的齿厚偏差做了齿厚减薄,避免实际装配时因为加工误差出现轮齿卡滞的问题,同时也能在齿面形成合理的润滑油膜,降低运行过程中的齿面磨损,延长零件的使用寿命。
整个模型的实体构建没有冗余的非工程特征,所有倒角、圆角都符合实际加工工艺要求,比如轮毂两端的倒角是为了压装时方便导入轴孔,齿顶的倒角是为了避免啮合时出现齿顶棱边磕碰,这些细节都是在实际加工装配过程中总结出来的设计经验,不是单纯为了外观好看而添加的装饰特征。对于刚接触机械传动设计的人员来说,这个参数化模型也可以作为学习齿轮建模逻辑的参考模板,通过调整模数、齿数、压力角等核心参数,可以直观看到各个参数变化对齿轮外形尺寸、啮合特性的影响,比单纯看教材上的理论公式更容易理解齿轮设计的核心逻辑。
