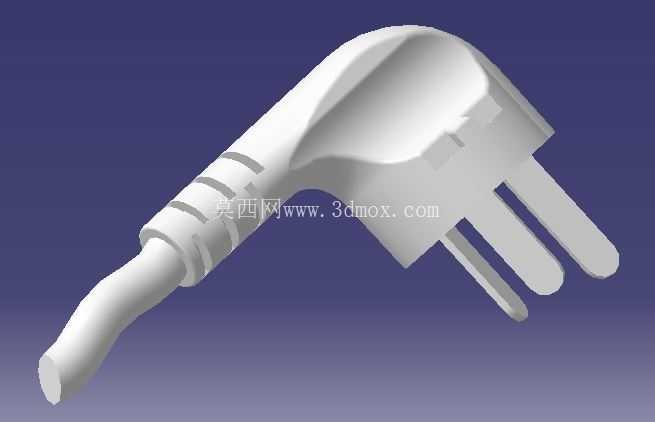

弯柄三插电源接插件结构设计

　　日常做低压电气配套结构设计时，电源接插件是绕不开的基础部件，这次做的弯柄三插结构，主要针对设备侧供电接驳、墙面取电的常规民用及工业低压场景，适配常见的10A/16A低压交流供电回路，和常规直柄插头不同，弯柄结构的出线方向平行于安装面，在设备贴墙布置、机柜内部走线、狭小空间布线的场景下，能避免线缆过度弯折，减少线芯疲劳断裂的风险，也不会因为插头尾部突出过多导致设备无法贴墙放置，挤占安装空间。

　　从功能特性上看，这款三插结构包含接地极与两个载流极，插片的排布间距完全符合国内家用及工业低压插座的配合尺寸要求，插片根部做了限位凸台，插入插座后能保证插合深度符合安规要求，避免插片外露带来的触电风险，同时插片与内部接线端子的连接部位做了防松结构，压接后能承受规定的拉拔力不松脱，不会因为日常插拔、线缆拖拽导致内部接线脱落引发接触不良、打火等问题。插头外壳的握持部位做了多道环形防滑槽，插拔时手指能获得足够的摩擦力，即便手部有轻微汗湿也能顺利施力，不会出现打滑捏不住的情况。

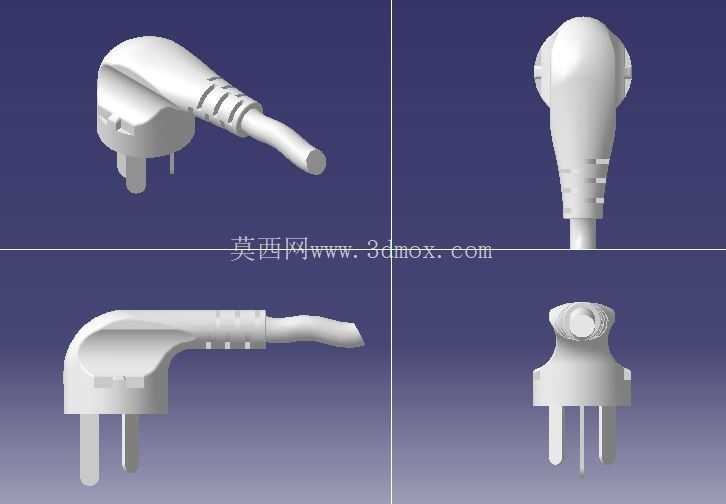

　　设计过程中首先确定的是安装边界尺寸，插片的伸出长度、片厚、片宽以及三个插片之间的中心距，都严格匹配对应规格插座的插孔尺寸，保证插拔力度在合理区间，既不会过松导致接触电阻过大发热，也不会过紧导致插拔困难、长期使用磨损插座簧片。弯柄的弯曲角度经过反复校核，出线方向与插片平面呈90度夹角，线缆出口处做了渐扩的应力释放锥面，线缆弯折时的应力会分散在锥面段，不会集中在出口根部，常规使用下线缆反复弯折上万次也不会出现外护套开裂、线芯折断的问题。外壳的合模线设置在插头侧面，合模后做了飞边处理，握持时不会有硌手的凸起，外壳表面做了细磨砂纹理，既不容易残留指纹污渍，也能进一步提升握持摩擦力。

　　内部结构上，接线端子的腔体做了分隔设计，三个极的接线部位互相独立，中间设置绝缘挡墙，避免压接时铜线丝外露导致极间短路，压线部位采用螺钉压接结构，适配常规0.75-1.5平方毫米的多股铜芯电源线，压接后螺钉的端面不会顶到外壳内壁，保证合模后外壳没有凸起变形。插片与端子的连接采用整体铆接工艺，连接部位的接触电阻远低于安规要求的阈值，长期满负载工作时的温升控制在标准允许范围内，不会出现过热软化外壳的问题。插头尾部的线缆固定部位做了压线扣结构，装配时将线缆外护套压在压线扣下方，即便线缆受到外力拖拽，拉力会作用在外护套上，不会直接拉扯内部的接线端子，避免接线松脱。

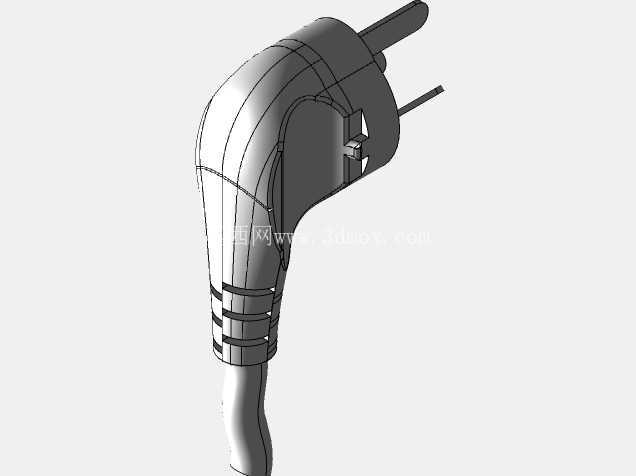

　　实际选型应用时，这类弯柄三插结构多用于台式设备、壁挂式电器、机柜内部供电模块的出线端，相比直柄插头，在狭小安装空间里的适配性更强，比如贴墙安装的工控机、壁挂式显示屏、机柜内的PDU供电模块出线，使用弯柄插头能让线缆顺着墙面或机柜内壁排布，不会因为插头尾部的线缆弯折半径不够导致线缆死折，也能减少插头突出的长度，避免柜门关闭时挤压到线缆。建模过程中对插片的倒角做了细化处理，插片前端做了导入斜角，插入插座时能顺利对准插孔，不会出现插片顶在插座面板上无法插入的情况，插片表面的粗糙度也做了要求，保证插拔过程顺滑，长期使用后镀层不会过度磨损。外壳的壁厚均匀设置在1.8-2mm之间，既保证足够的结构强度，跌落时不会开裂，也不会因为壁厚过厚导致成型时出现缩痕、翘曲等注塑缺陷，加强筋的设置避开了合模位置，同时保证外壳在受到侧面挤压时不会出现开裂、变形的情况。
