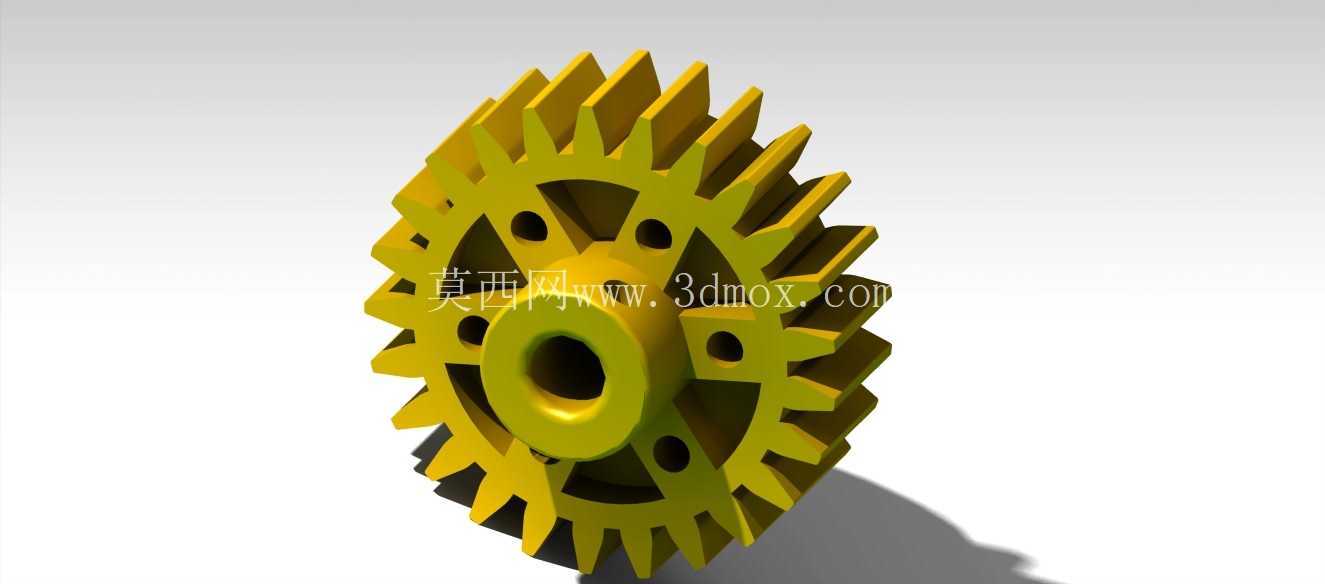

这款25齿塑料直齿轮,主要面向小型桌面级机器人、教育类竞赛机器人以及小型自动化执行机构的动力传递场景设计,在这类负载不大、传动精度要求适中、对零件自重有严格限制的设备里,这类塑料齿轮的应用占比远高于金属齿轮。从实际使用场景来看,这类齿轮常被布置在舵机输出端与执行机构的传动链路中,比如小型机械臂的关节传动、轮式机器人的行走轮动力传递、小型夹持机构的开合传动链路里,都能见到同规格齿轮的身影,它不需要承担大扭矩的重载传递,核心作用是在紧凑的安装空间内完成定传动比的动力输送,同时依靠塑料材质的自润滑特性降低传动过程中的噪音与磨损,不需要额外添加润滑脂就能满足长时间连续运转的需求。

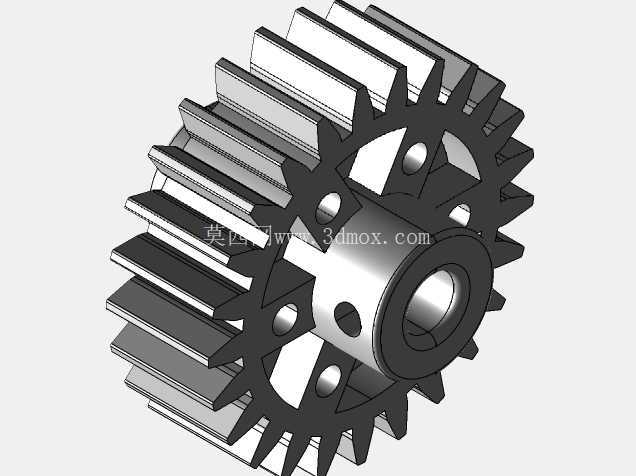

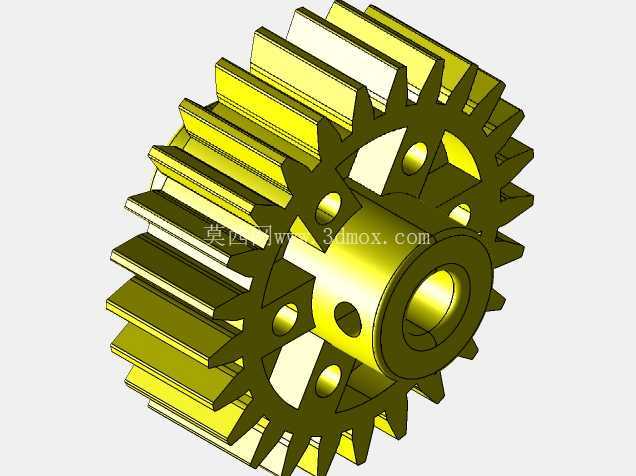

从功能特性上看,这款齿轮采用直齿设计,齿向与齿轮轴线完全平行,装配时不需要像斜齿轮那样严格控制轴向安装位置,对安装座的加工精度容忍度更高,非常适合小型机器人这类批量组装、零件加工公差控制等级不高的应用场景。齿轮中心设计有带定位台阶的安装孔,孔壁的公差配合可以直接适配常用的3mm、4mm直径金属输出轴,不需要额外加装轴套就能完成周向固定,部分同结构齿轮还会在孔壁预留紧定螺丝平面,方便装配时用顶丝完成轴向与周向的锁紧,避免传动过程中出现齿轮与轴打滑的问题。齿轮辐板位置设计了多个均匀分布的减重孔,这些孔洞不是单纯为了减重,在实际注塑生产过程中,这些孔洞可以平衡塑胶件冷却过程中的内应力,避免齿轮成型后出现翘曲变形,导致齿圈圆度超差影响传动平稳性;同时在齿轮高速运转时,这些孔洞还能带动周边空气流动,带走齿面啮合产生的少量摩擦热,避免塑料材质长时间受热出现力学性能下降的问题。
从设计思路层面拆解,这款齿轮的齿形参数完全参照标准渐开线圆柱直齿轮的参数设计,25齿的齿数选择避开了根切临界齿数,不需要对齿形进行变位修正就能保证齿根强度,降低了注塑模具的加工难度,适合大批量注塑生产。齿厚的设计经过扭矩校核,在常用的POM、PA66等工程塑料材质下,能够承受0.5N·m以内的持续传动扭矩,完全覆盖小型教育机器人、桌面级小型自动化装置的动力输出需求。齿轮轮毂位置做了加厚处理,比齿圈部分的轴向厚度多出1.5mm左右,这个突出的轮毂台阶一方面可以在装配时起到轴向定位的作用,抵靠在轴承或者安装支架的端面,控制齿轮在轴向上的窜动量;另一方面也增加了轮毂与输出轴的接触面积,降低轴孔配合面的比压,避免长时间运转后轴孔出现磨损松旷。
在外形尺寸与安装边界上,这款齿轮的齿顶圆直径根据模数不同控制在16-25mm区间内,整体轴向厚度不超过8mm,安装时只需要在支架上预留直径比齿顶圆大2mm的避让空间,就能保证齿轮运转时不会与周边结构件发生刮擦。中心安装孔的同轴度与齿圈的同轴度公差控制在0.05mm以内,保证装配后齿轮的径向跳动量在合理范围内,降低传动过程中的噪音与振动。需要注意的是,这类塑料齿轮不适合用在有较大冲击载荷、持续高扭矩传递的场景,也不能在超过80摄氏度的环境下长期工作,否则会出现齿形变形、传动失效的问题;在装配时要控制两个啮合齿轮的中心距偏差,中心距过大会导致齿侧间隙过大,传动正反转时出现明显回差,中心距过小则会加剧齿面磨损,甚至出现卡滞无法转动的问题。在小型机器人的传动链路设计中,这类齿轮常与同模数的金属蜗杆、其他齿数的塑料齿轮搭配组成减速组,把电机输出的高转速低扭矩转化为低转速大扭矩的动力输出,满足执行机构的动作需求,比如小型舵机内部的减速组,就是采用多组不同齿数的塑料直齿轮搭配完成减速,最终输出足够的扭矩带动负载动作。
