带固定脱料器的简易冲裁冲压工装结构

　　这套冲裁工装主要面向小批量五金件的平面冲裁加工场景，常见于小型五金加工车间、钣金试制工位的单工序冲裁作业，适配常规开式可倾压力机的安装接口，可完成薄金属板料的外形落料、内孔冲裁等基础冲压工序，无需搭配多工位级进模的复杂送料结构，适合结构简单、批量不大的冲压件生产，能有效降低小批量生产的模具投入成本。

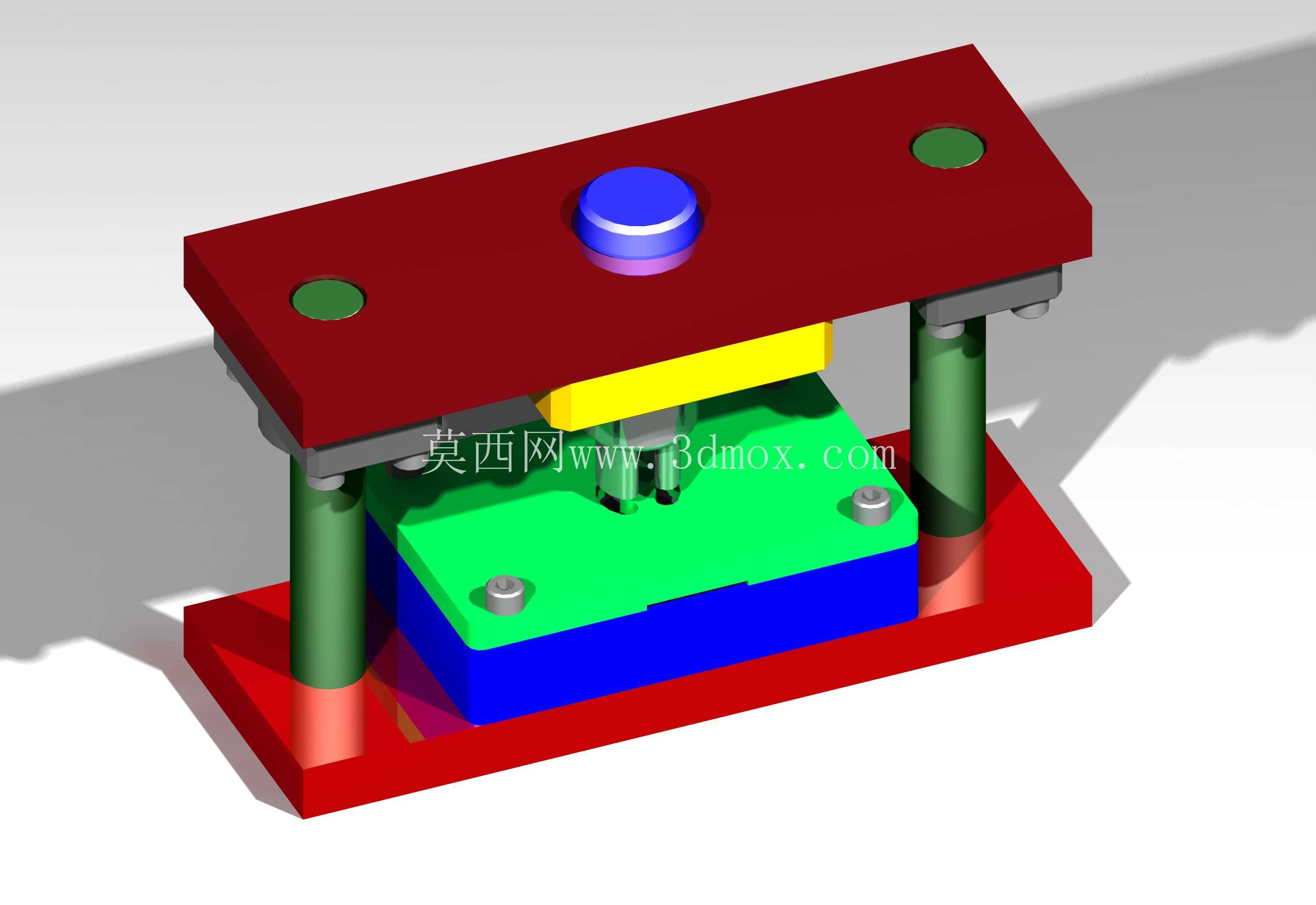

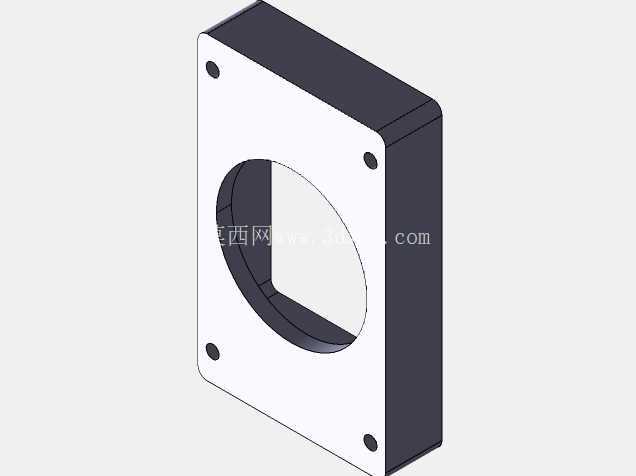

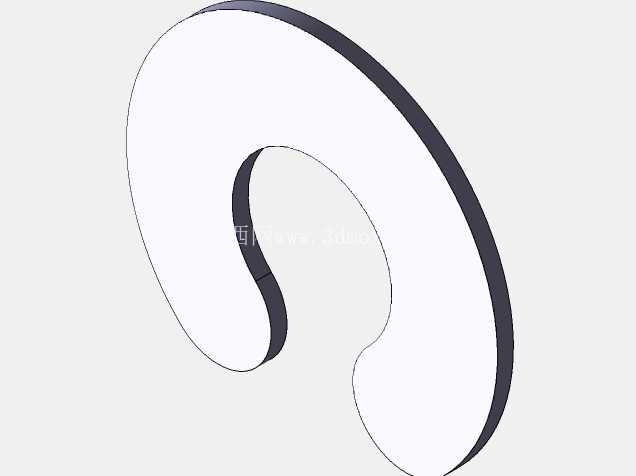

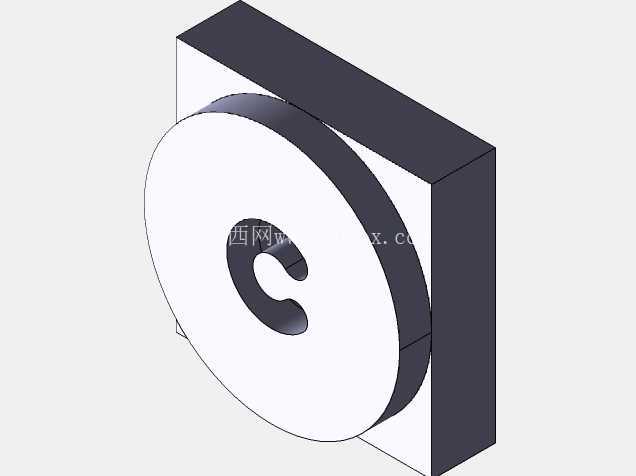

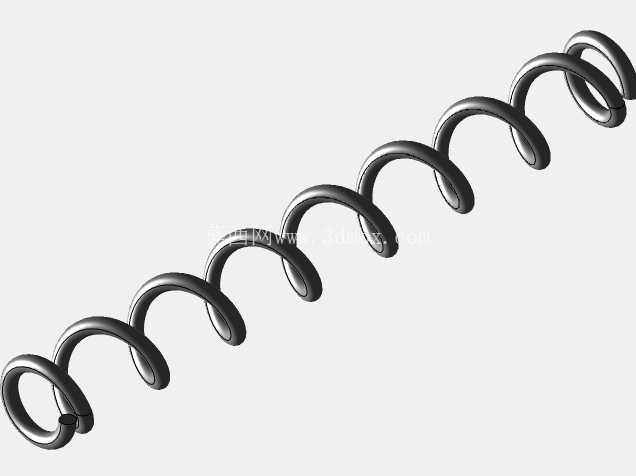

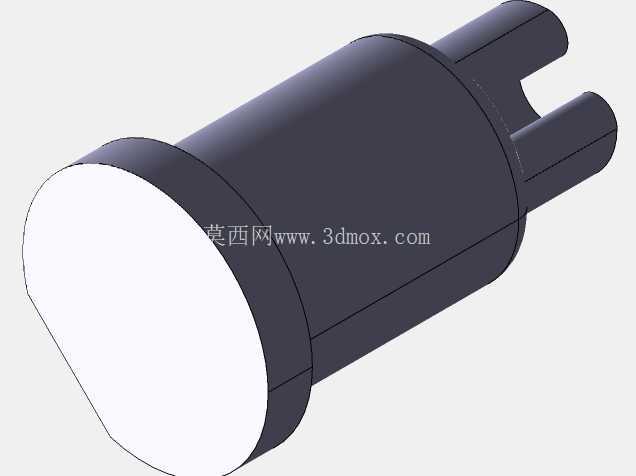

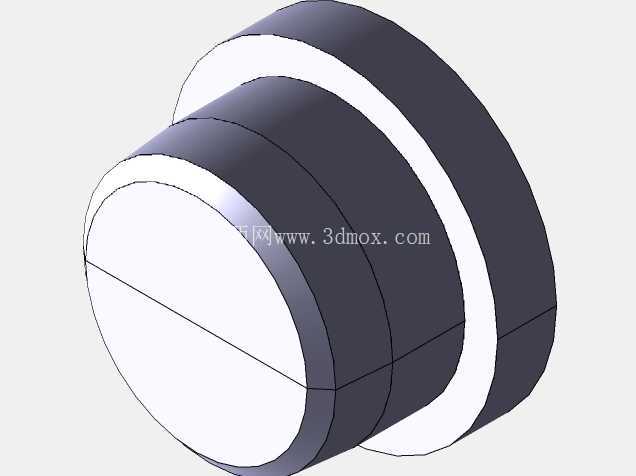

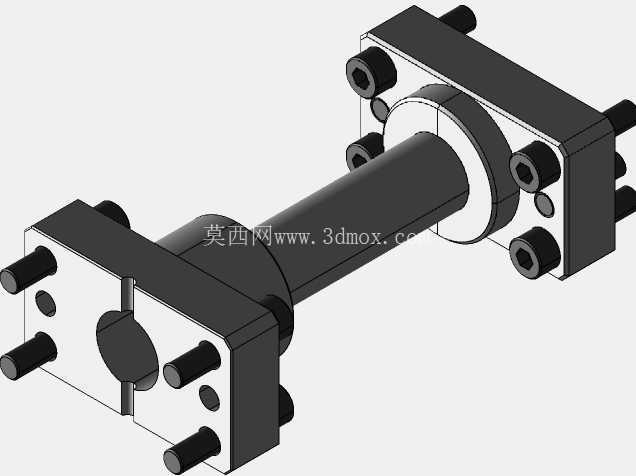

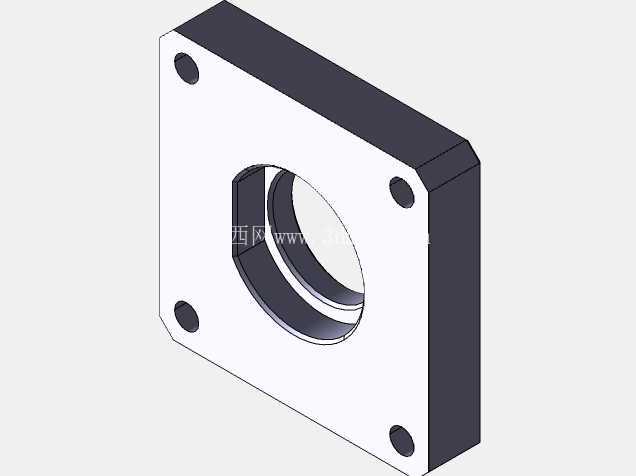

　　从功能结构来看，整套工装采用经典的后侧导柱模架结构，上下模座通过两根对称布置的导柱导套实现合模导向，导柱与下模座过盈配合，导套与上模座压装固定，合模过程中导副配合可抵消压力机滑块的微小偏摆，保证凸凹模的冲裁间隙均匀，避免啃模、毛刺超差等常见冲压问题。上模部分通过模柄与压力机滑块连接，模柄采用压入式结构与上模座固定，保证冲压过程中力的传递同轴度；凸模通过固定板安装在上模座下方，搭配卸料弹簧提供卸料力，固定脱料器（卸料板）在开模状态下可箍住板料，冲裁完成后带动板料脱离凸模，避免板料随凸模上行产生变形。下模部分的凹模通过螺钉、销钉固定在下模座上，凹模刃口采用直壁结构，刃磨后可重复使用，下模座开设漏料孔，冲裁完成的制件或废料可直接通过漏料孔落入压力机工作台的落料槽，无需额外人工清理。

　　设计过程中优先考虑了工装的加工工艺性与维护便捷性，上下模座采用普通45钢调质处理即可满足使用要求，无需采用高价模具钢，降低加工成本；导柱导套选用标准模架配件，可直接采购标准件，无需单独加工导向副，缩短工装制造周期。凸模与凹模根据冲裁材料厚度选取合理冲裁间隙，针对0.5-2mm厚度的冷轧钢板，单边间隙取料厚的5%-8%，既保证冲裁断面质量，又能延长刃口使用寿命。固定卸料板的安装位置预留了足够的板料送进空间，操作时可手动将条料沿卸料板的定位挡边送入，定位挡边可根据条料宽度调整位置，保证送料步距一致，减少定位误差。

　　安装边界方面，这套工装的闭合高度适配16吨-25吨开式压力机的安装参数，上模座的模柄直径匹配常规压力机滑块的模柄孔尺寸，下模座的安装槽可通过T型螺栓与压力机工作台固定，无需额外制作过渡连接板。导柱的长度设计满足开模状态下导套不脱离导柱的安全要求，最大开模行程下导柱与导套的配合长度不小于导柱直径的1.5倍，避免合模时导套与导柱错位。上下模座的外形尺寸控制在常规小吨位压力机的工作台面范围内，安装时无需对压力机工作台进行改造，直接装夹即可使用。

　　实际使用过程中，这套工装的固定脱料器相比弹性卸料结构刚性更好，冲裁厚板料时卸料力更稳定，不会出现弹性卸料板因弹力不足导致的料片卡滞问题；同时固定卸料板可对凸模起到一定的导向保护作用，减少凸模受侧向力断裂的风险，适合冲裁形状简单、料厚偏大的五金零件。日常维护时只需定期检查导柱导套的润滑情况，刃口磨损后拆下凸凹模进行刃磨即可重新装配使用，维护难度低，对操作人员的模具调试技能要求不高，适合小型加工企业的日常冲压生产使用。
