Creo平台设计的台虎钳夹持工装结构

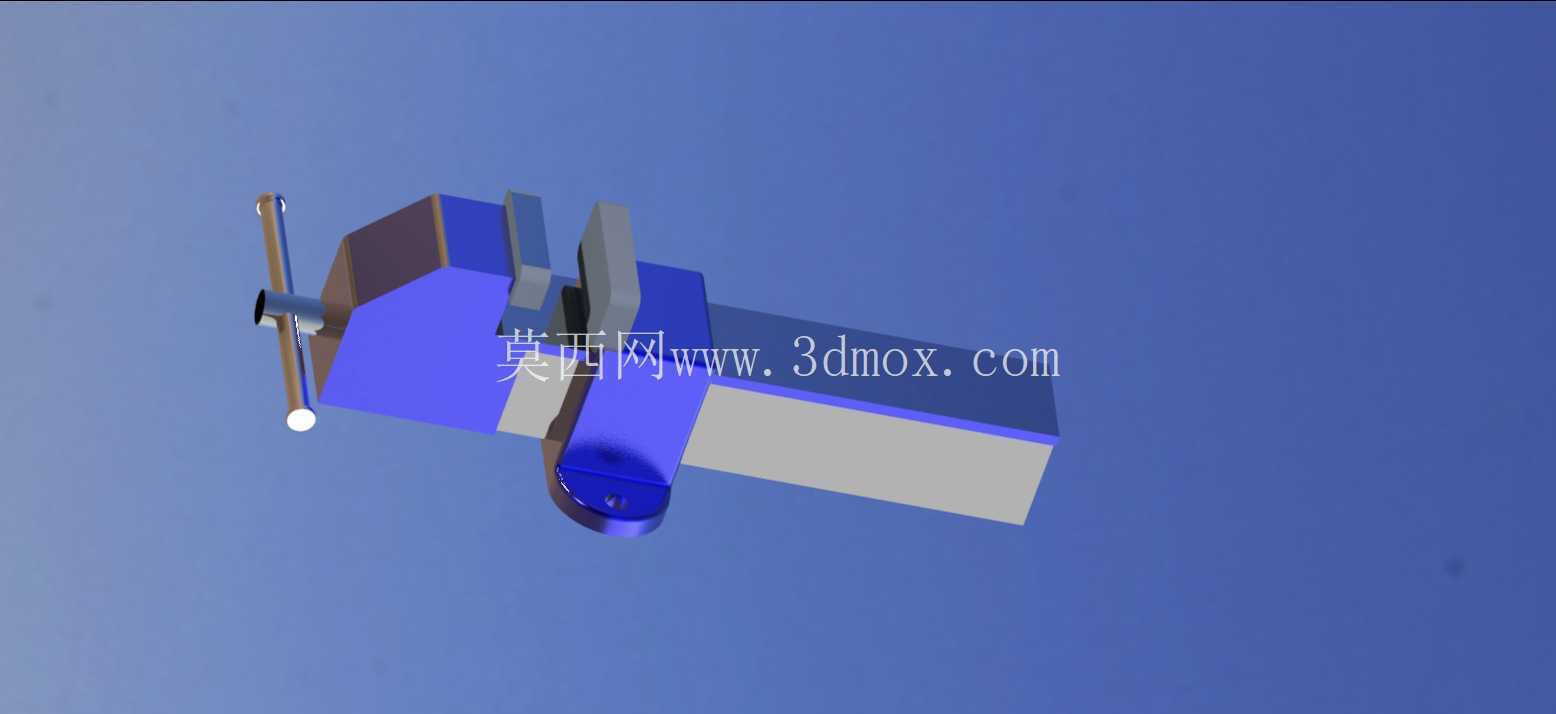

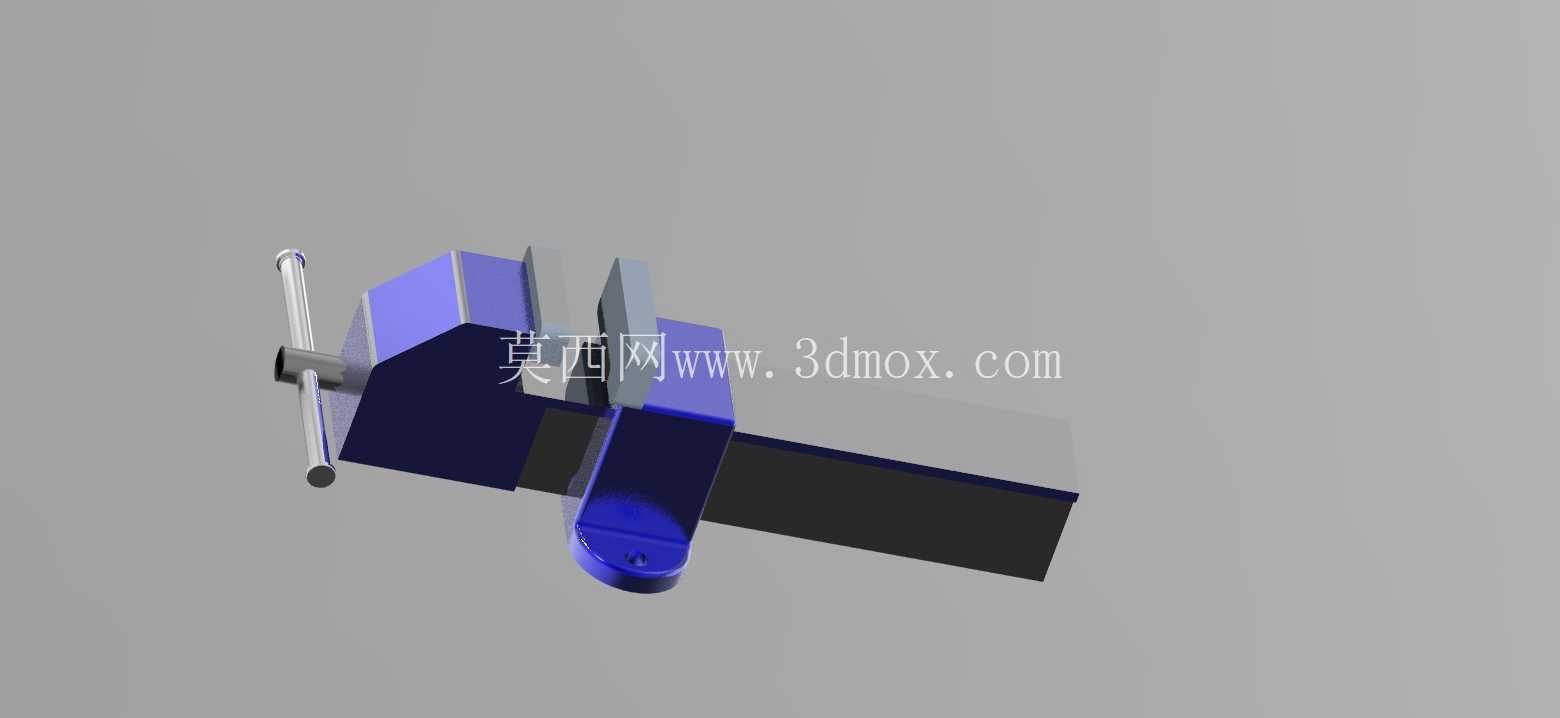

　　在常规机械加工、钳工装配、维修作业场景中，台虎钳是工位上最基础也最高频使用的夹持类工装，几乎覆盖了从单件小批量修配、零件打磨去毛刺、小型组件装配到样件钻孔攻丝的全流程基础装夹需求，其结构可靠性直接决定了工位作业的效率与操作安全性。这套台虎钳的结构设计完全围绕实际工位的使用逻辑展开，没有冗余的装饰性结构，所有部件的形态都服务于功能实现。整体采用丝杠传动的经典夹持结构，活动钳身通过丝杠与固定钳身配合实现开合动作，丝杠端部设置的转动手柄采用符合人体工学的杆状设计，操作人员施加较小的圆周力即可通过丝杠的螺纹增力效应获得足够的夹持力，避免装夹小型工件时出现夹持力不足导致的工件飞脱风险。

　　固定钳身的底部设置了与工作台面配合的安装结构，可通过螺栓锁紧在标准钳工台的台面上，安装边界完全适配常规工业钳工台的台面厚度与安装孔位，不需要额外定制转接板即可完成固定，安装后整体重心落在安装面的中心区域，即使承受较大的敲击、锉削外力也不会出现倾覆偏移。钳口部位设计了可更换的防滑钳口板，钳口板表面加工有细密的防滑齿纹，既可以增大与工件接触面的摩擦力，避免装夹过程中工件打滑，也可以在钳口磨损后单独更换钳口板，不需要整体更换钳身，大幅降低长期使用的维护成本。活动钳身的导轨配合面采用了贴合度优化的结构设计，开合过程中无明显旷量，保证夹持不同尺寸工件时钳口的平行度，避免出现工件装夹倾斜导致的加工误差。

　　从设计思路上看，这套结构优先保障了装夹的稳定性与操作的便捷性，整体外形尺寸控制在适合单人操作的合理范围内，最大开合行程可以覆盖绝大多数小型机械零件、五金工件的装夹需求，不会因为行程过大导致整体结构笨重占用过多工位空间，也不会因为行程过小无法适配常规尺寸工件。在实际使用场景中，这类台虎钳不仅可以用于常规的金属零件装夹，更换软质钳口垫后也可以装夹表面易划伤的铝件、塑料件等材质工件，适配多类型的工位作业需求。结构上没有采用复杂的特殊传动结构，所有零部件都采用常规机械加工工艺即可生产，丝杠采用梯形螺纹传动，具备良好的自锁性能，装夹工件后不会因为加工过程中的振动导致丝杠自行松脱，保障作业过程的安全性。

　　固定钳身与活动钳身的主体结构采用一体化的刚性设计，壁厚经过受力校核，在承受最大夹持力时不会出现明显的结构形变，保证长期使用的精度保持性。导轨部位的配合间隙可以通过侧面的调节螺钉进行微调，在长期使用出现磨损后可以通过调节补偿间隙，延长整个工装的使用寿命。整体结构的拆解维护也十分便捷，日常保养时只需要定期在丝杠、导轨配合面涂抹润滑脂，即可保证开合动作的顺畅，不需要复杂的维护操作。从安装维度看，底部的安装孔位间距符合行业内通用的台虎钳安装标准，用户更换旧台虎钳时可以直接利用原有工作台的安装孔进行固定，不需要重新在台面上钻孔，大幅降低了更换安装的工作量。钳身的整体高度设计也适配操作人员站立作业的手臂高度，装夹工件后作业面的高度刚好适合进行锉削、划线、装配等操作，不需要额外垫高或者俯身操作，符合工位作业的人机工程学要求。
