沉头十字槽自钻螺钉结构设计

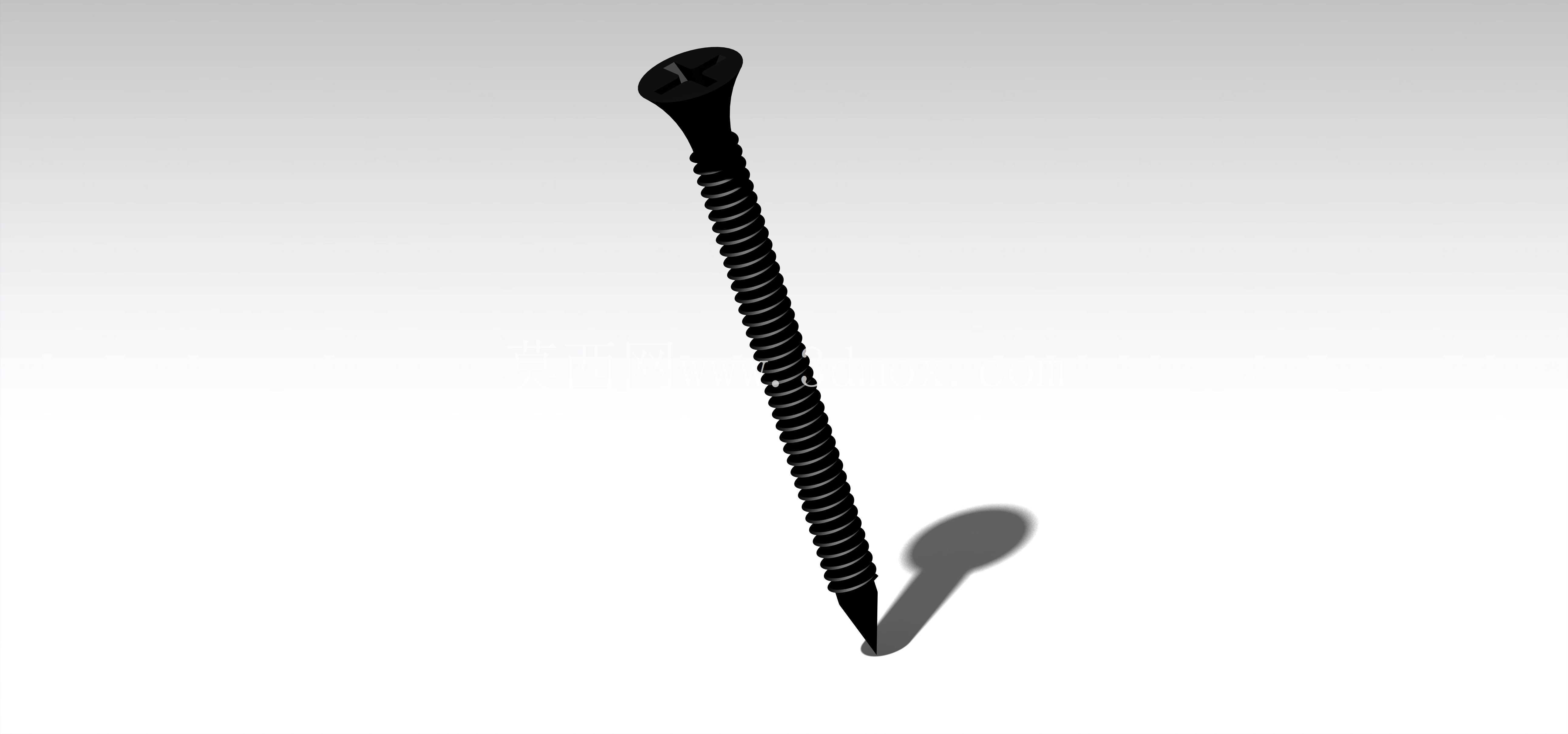

　　在轻钢结构现场安装、薄金属板材拼接、装饰面板固定这类施工场景里，传统的“先钻孔、再攻丝、最后拧入螺钉”的工序不仅效率低下，还容易出现孔位偏移、攻丝深度不足导致的滑牙问题，自钻螺钉的出现直接把三道工序合并为一次拧入操作，大幅降低了现场施工的辅助工时。这款沉头十字槽自钻螺钉的设计，首先要匹配现场常用的电动起子批头，十字槽的槽深和槽宽公差控制在0.1mm以内，避免拧入过程中出现批头打滑、槽口拧花的问题，沉头的锥角采用标准90度设计，能够完全沉入预制的沉孔内，保证安装后连接件表面平整无凸起，不会对后续的饰面安装、设备贴合造成干涉。

　　从功能结构来看，螺钉最前端的钻尾部分是核心功能区，钻尾的切削角度经过反复验证，针对0.5-3mm厚度的冷轧钢板、镀锌彩钢板都能实现快速钻削，不需要额外预钻底孔，钻尾的排屑槽宽度和深度经过优化，钻削过程中产生的金属切屑能够顺着槽体顺利排出，不会卡在孔壁和螺纹之间导致拧入阻力陡增。钻尾后方的螺纹部分采用全牙设计，牙距适配薄板材的连接特性，牙型角为标准60度，螺纹大径和中径的公差严格控制，保证拧入后螺纹和板材孔壁之间有足够的咬合量，即使在有振动的工况下也不会出现松脱。螺杆部分的表面处理采用镀锌钝化工艺，能够满足普通户外工况下的防锈需求，盐雾测试时长可以达到48小时无红锈，适配大部分普通工业和民用安装场景。

　　设计过程中首先要明确安装边界：这款螺钉的总长度覆盖13mm到75mm的常用规格，对应的最大钻透厚度为6mm，也就是可以实现总厚度不超过6mm的多层板材一次性紧固连接，安装时不需要在板材背面预留操作空间，单侧操作即可完成全部紧固流程，这对于封闭腔体、幕墙龙骨这类背面无法触及的安装场景来说，是不可替代的优势。头部的沉头直径根据螺纹规格匹配，比如M4.2规格的螺钉沉头直径为8.2mm，对应的预制沉孔直径为8.5mm，沉孔深度为2.8mm，安装后头部表面和工件表面的高度差不超过0.2mm，完全满足平整安装的要求。

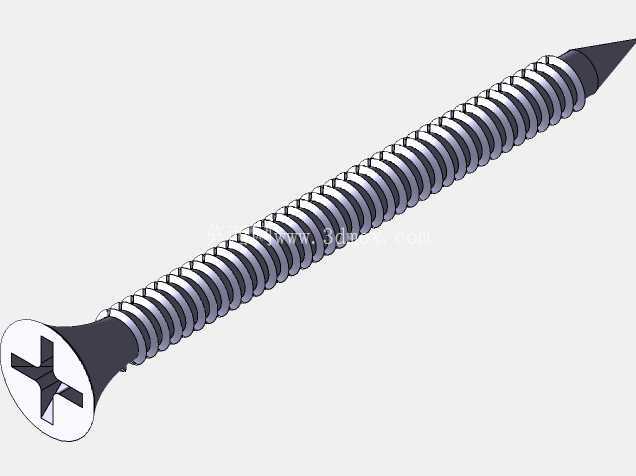

　　在建模过程中，首先要还原钻尾的切削刃几何特征，不能简单用圆锥体代替，切削刃的后角为8度，保证钻削过程中刃口有足够的锋利度，同时又有足够的强度不会在钻削硬板材时出现崩刃。螺纹部分采用螺旋扫描特征生成，牙顶的圆角处理为R0.1，避免牙顶过于尖锐在拧入时刮伤孔壁的镀锌层，影响防锈性能。十字槽的建模严格对应GB/T 819十字槽沉头螺钉的槽型尺寸，保证和标准批头的配合间隙在合理范围内，既不会因为间隙过大导致打滑，也不会因为间隙过小导致批头无法插入。

　　实际应用中，这类自钻螺钉常被用于彩钢瓦屋面固定、轻钢龙骨隔墙安装、通风管道法兰连接、电气柜箱体拼装等场景，相比传统的抽芯铆钉加自攻螺钉的组合，自钻螺钉的可拆卸性更好，后期维护时可以直接拧下更换，不会像抽芯铆钉那样需要破坏性拆除。设计时还要考虑拧入过程中的扭矩匹配，不同长度规格的螺钉对应的拧入扭矩有明确的范围，比如19mm长度的M4.2螺钉，在2mm厚钢板上的拧入扭矩控制在1.2-1.8N·m，既可以保证钻尾顺利钻透板材，又不会因为扭矩过大导致螺钉断裂或者螺纹滑牙。螺杆部分的芯部硬度控制在HRC32-38，表面硬度达到HRC45以上，保证钻尾有足够的硬度钻透普通钢材，同时螺杆整体有足够的韧性，不会在拧入过程中出现脆断。
