发动机连杆组件装配结构设计

　　这套连杆装配结构，核心服务于往复式动力机械的动力传递环节，是内燃机、往复式压缩机等设备中连接活塞与曲柄的核心受力部件，日常在车用发动机、小型通用动力机组、工业往复泵的动力端都能见到这类结构的身影。从实际工况出发，连杆的作用是把活塞承受的燃气爆发压力传递给曲轴，将活塞的往复直线运动转化为曲轴的旋转运动，整个工作过程中部件需要承受交变的拉压载荷、惯性冲击力，因此结构设计的合理性直接决定了动力单元的运行可靠性与寿命。

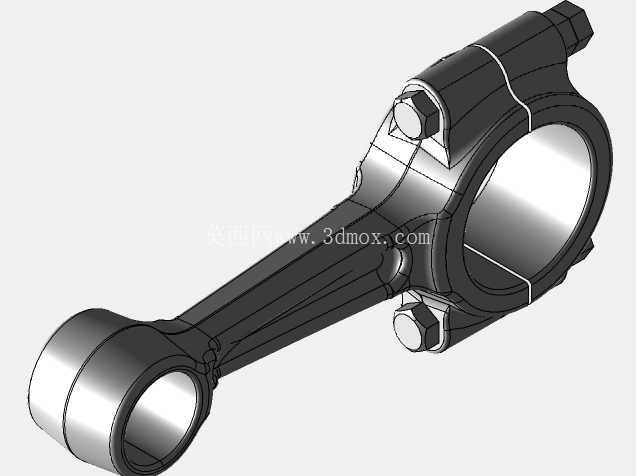

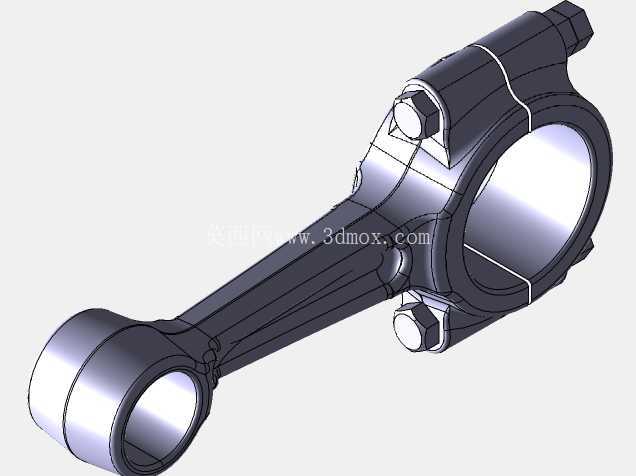

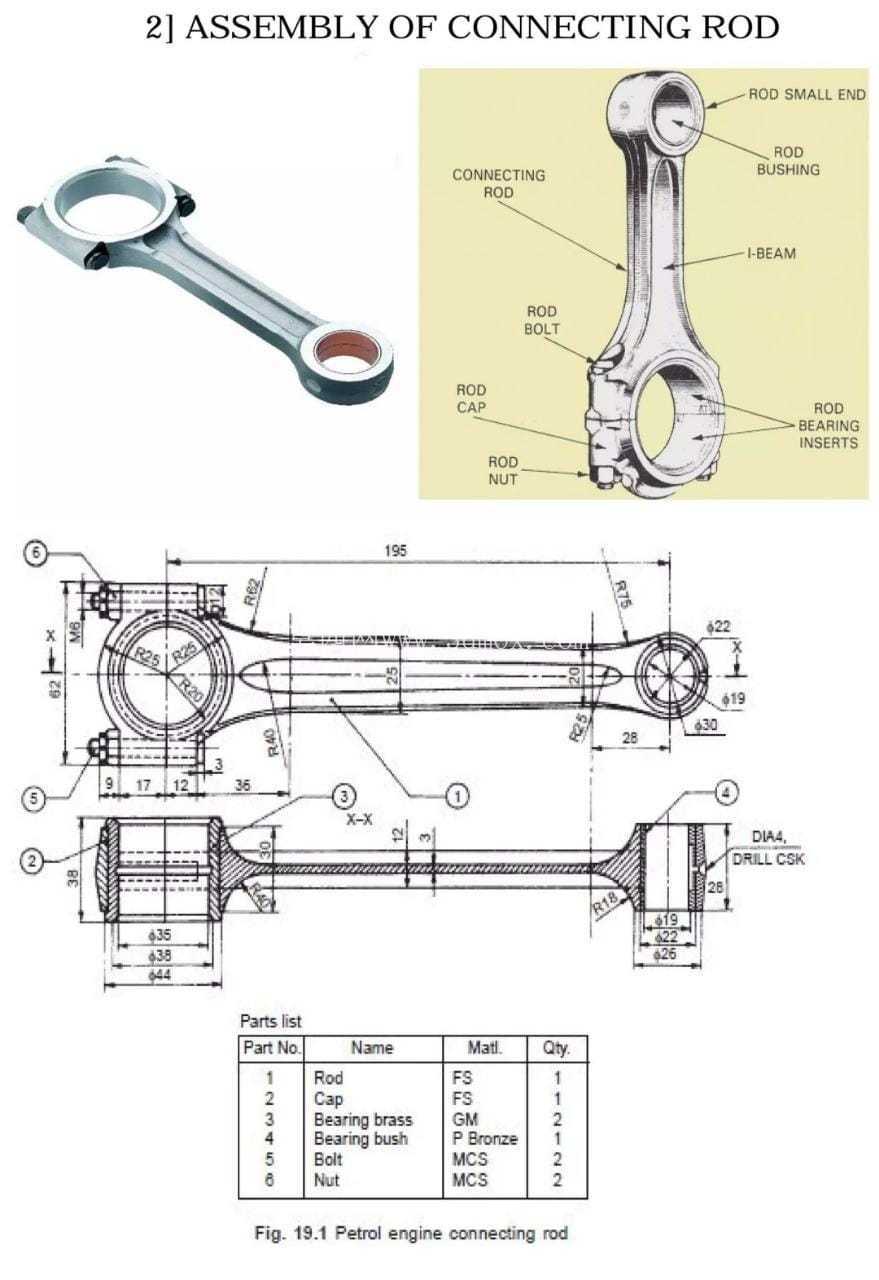

　　设计过程中首先要匹配对应动力机型的缸径、行程参数，确定连杆的大小头中心距，这个尺寸直接决定了活塞的运动行程边界，安装时需要预留活塞在上止点、下止点位置的避让间隙，避免运动过程中与曲轴平衡块、缸筒内壁发生运动干涉。连杆大头采用剖分式结构，配套连杆螺栓实现与曲轴曲柄销的紧固连接，剖分面的定位精度直接影响装配后的同轴度，设计时需要严格控制大头孔的圆度、圆柱度公差，保证轴瓦装配后贴合均匀，避免运行过程中出现偏磨、烧瓦的故障。小头端通过活塞销与活塞连接，孔内预留衬套安装位，工作过程中衬套可以缓冲活塞销传递的冲击载荷，也便于后期维护更换易损件。

　　杆身部分采用变截面工字形结构，这种结构可以在保证整体强度、刚度的前提下尽可能降低部件自重，减小高速往复运动产生的惯性力，降低曲轴端的载荷冲击。大小头与杆身的过渡位置采用大圆角平滑过渡，避免应力集中导致的疲劳断裂问题，这也是连杆类零件设计中需要重点关注的细节，很多实际运行中的连杆断裂故障都源于过渡圆角处理不当造成的应力集中。装配环节中，连杆螺栓需要按照规定的扭矩、转角要求分步拧紧，保证大头孔的形位公差符合设计要求，拧紧后螺栓需要采取防松措施，避免设备运行过程中螺栓松动引发严重的机械故障。

　　从安装边界来看，连杆装配完成后需要随曲轴做旋转+往复的复合运动，因此设计时需要校核整个运动包络空间，确认在全行程范围内，连杆与曲轴箱内壁、平衡块、相邻气缸的运动部件之间都留有足够的安全间隙，避免运行中出现碰撞。大小头的润滑油道设计也需要匹配整机的润滑系统，保证曲柄销、活塞销位置在运行过程中能得到持续的压力润滑油供给，在摩擦副表面形成稳定油膜，降低磨损与工作温度。这套结构的尺寸参数适配中小排量的往复式动力设备，整体结构经过受力校核，能够满足额定工况下的交变载荷承载要求，装配逻辑符合常规机械维修、生产装配的工艺要求，不需要特殊工装即可完成组装作业。
