单向止动式棘轮棘爪传动结构设计

　　在各类需要单向间歇传动、反向锁止的机械场景中，棘轮机构是应用极为广泛的基础传动单元，这套结构的核心逻辑是通过带齿棘轮与摆动棘爪的配合，实现仅允许从动件沿单一方向完成步进或连续转动，反向转动时棘爪会卡入棘轮齿槽完成锁止，彻底杜绝反转风险。从实际应用场景来看，这类结构常出现在手动绞车的止退结构、机床进给机构的间歇送进单元、自行车飞轮的单向传动结构、起重设备的防逆转安全机构，甚至精密仪表的计数调节结构中，不同场景下对棘轮的齿形、齿数、棘爪的摆角、安装配合间隙都有差异化的设计要求。

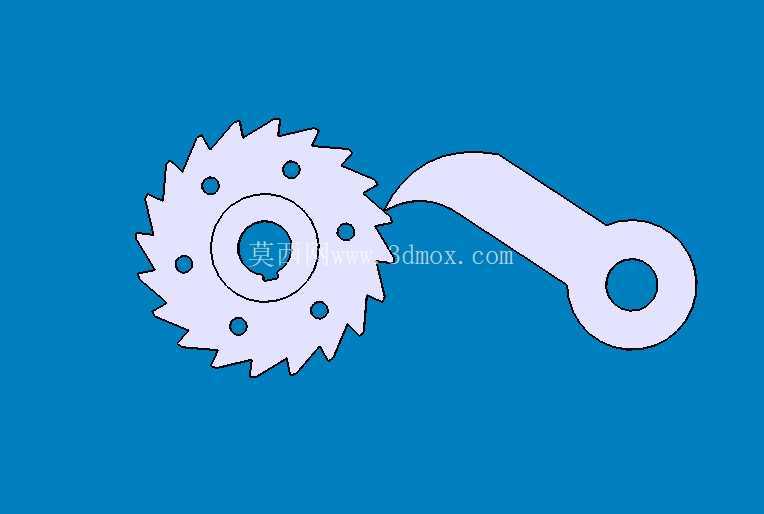

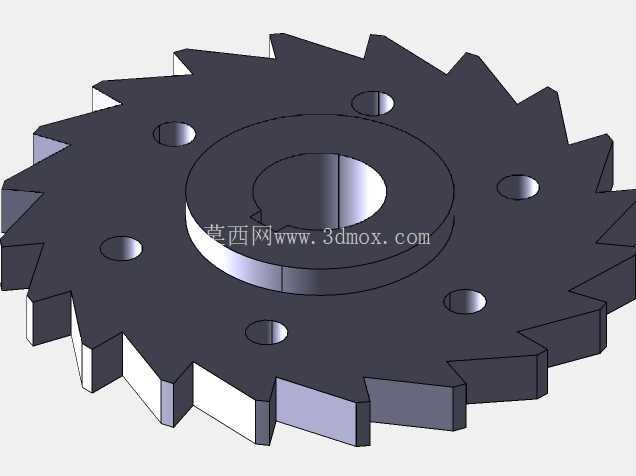

　　这套棘轮结构的设计首先从功能边界出发，核心要满足两个核心需求：一是正向传动时棘爪能顺畅滑过棘轮齿面，不会出现卡滞或跳齿问题；二是反向受力时棘爪能可靠嵌入齿根，承受额定扭矩下的止退载荷，不会发生滑脱或齿面压溃。设计过程中首先确定棘轮的齿形参数，采用常用的锯齿形齿廓，齿面工作段设计为略带倾角的直面，保证棘爪卡入时能形成可靠的锁止角，非工作段设计为平滑弧面，减少棘爪滑过时的磨损与冲击；棘轮中心设计带键槽的安装孔，可通过平键与传动轴实现周向固定，端面均匀分布的减重孔在不降低轮体结构强度的前提下，有效降低转动惯量，减少机构启停时的冲击载荷。

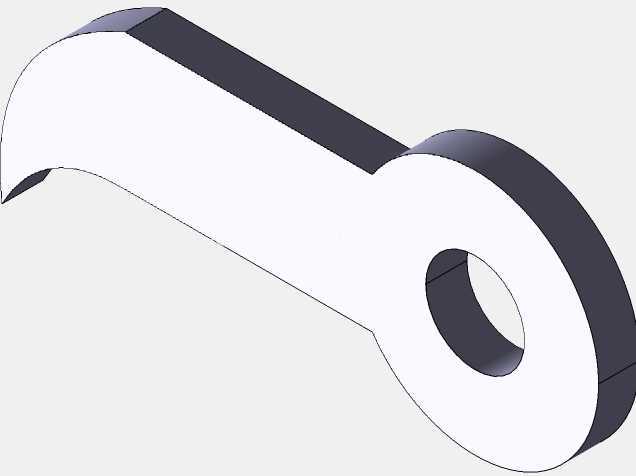

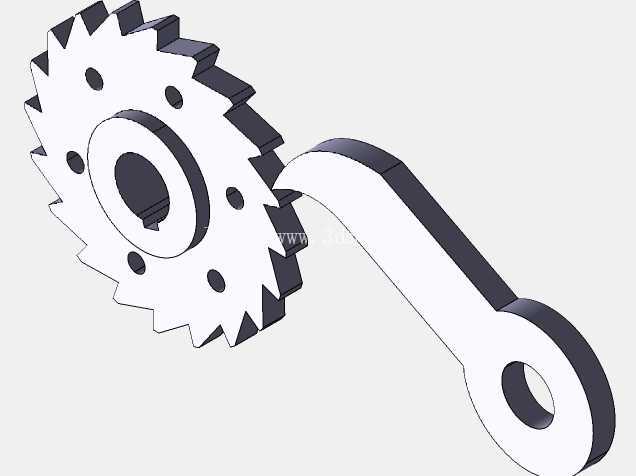

　　配套的棘爪采用摆杆式结构，一端为与棘轮齿廓匹配的卡合端，另一端设计铰接安装孔，可通过销轴固定在机架或摆臂上，实际使用时棘爪会依靠弹簧力或自身重力始终贴靠在棘轮齿面，无需额外施加外力即可保持啮合状态。从安装边界来看，这套结构的安装需要预留足够的棘爪摆动空间，棘轮的齿顶圆与安装机架内壁需要保留不小于2mm的安全间隙，避免转动过程中发生剐蹭；棘爪的铰接中心位置需要经过精确计算，保证棘爪在摆到最大行程时，卡合端能完全脱离棘轮齿顶，不会出现运动干涉，同时在锁止位置时，棘爪与棘轮齿面的接触点受力方向要能保证棘爪有向齿根滑动的趋势，避免受力时棘爪被向外推开导致锁止失效。在实际选型适配时，需要根据传动扭矩的大小调整棘轮的齿厚与齿高参数，大载荷场景下需要对棘轮齿面进行淬火处理提升表面硬度，减少长期使用后的齿面磨损；轻载精密场景下则可以适当减小齿距，提升间歇传动的步进精度。这套结构的运动逻辑非常清晰，当摆臂带动棘爪做往复摆动时，棘爪的正向摆动行程会推动棘轮转过对应角度，反向回程时棘爪会顺着棘轮齿面滑过，不会带动棘轮反转，以此实现单向间歇送进的运动效果；如果需要调整传动方向，只需要将棘爪的安装方向翻转，或者采用对称齿形的棘轮即可实现反向传动。

　　在结构细节处理上，棘轮的所有棱边都做了倒角处理，避免装配时划伤操作人员，也减少应力集中导致的齿根断裂风险；棘爪的卡合端做了小圆弧过渡，既保证卡合时的接触强度，也减少滑过齿面时的刮擦磨损。对于设备维护人员来说，这类结构的日常检查重点是棘爪的贴合压力、齿面的磨损量以及铰接销轴的间隙，当棘爪弹簧力不足时会导致跳齿问题，齿面磨损量超过齿高的1/6时就需要更换棘轮，避免锁止失效引发安全事故。在三维建模过程中，所有配合面都按照实际公差要求做了适配，安装孔的尺寸、键槽的规格都符合通用机械设计标准，可直接导入装配体中完成虚拟装配验证，检查运动过程中是否存在干涉问题，提前优化安装位置与结构尺寸，减少实际加工装配时的整改成本。
