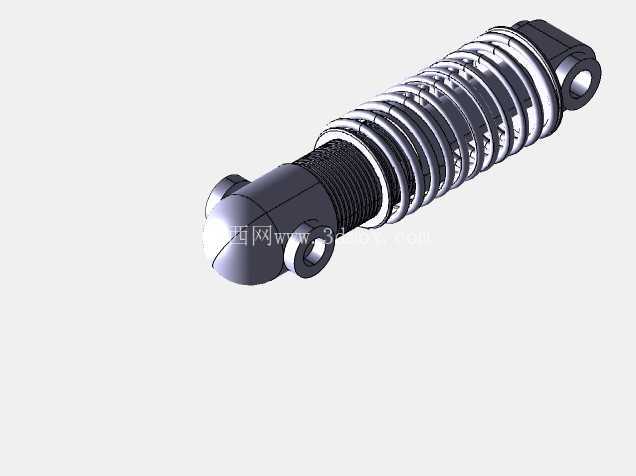

自行车悬架用减震螺旋弹簧组件

　　这类带导向杆的螺旋弹簧减震组件，核心应用场景集中在两轮代步工具的悬架系统中，尤其是小轮径自行车、折叠电动自行车的后悬架位置，部分轻型代步滑板车的减震结构也会采用同构型设计。实际装车使用时，组件两端的球头铰接结构直接对接车架与摇臂的安装位，不需要额外加装万向节补偿安装角度误差，铰接端的通孔尺寸适配常规M8-M10规格的连接销轴，安装时只需要保证销轴锁紧力矩达到设计要求，即可避免行驶过程中出现铰接松旷异响。

　　从功能特性来看，该组件的核心作用是过滤路面传递的颠簸冲击，螺旋弹簧承担主要的承载与回弹复位功能，内部的导向杆结构避免弹簧在大冲击行程下出现侧向弯曲失稳，两端的铰接结构允许悬架在压缩、回弹过程中存在小幅度的角度偏转，不会因为安装位的相对位移产生卡滞。实际调校时，弹簧的线刚度匹配整车整备质量与常用行驶路况，常规城市通勤场景下的弹簧刚度设置在15-25N/mm区间，既能过滤铺装路面的细碎颠簸，也能在过减速带、坑洼路面时提供足够的支撑性，避免悬架打底损伤车架结构。

　　设计过程中首先要确定的是弹簧的有效圈数与中径参数，结合预设的刚度值与最大行程需求，弹簧中径通常设置在25-30mm区间，有效圈数控制在8-10圈，两端并紧磨平的支撑圈各1圈，保证弹簧受压时端面受力均匀。导向杆与外筒的配合间隙控制在0.1-0.2mm之间，间隙过小容易在泥沙进入后出现卡滞，间隙过大则会导致弹簧侧向偏移量超标，加速弹簧与导向部件的磨损。两端球头的铰接中心距在自由状态下通常设置为120-150mm，最大压缩行程预留25-35mm的余量，避免极限冲击下弹簧并圈产生刚性冲击。

　　安装边界方面，组件在自由状态下的最大外径不超过40mm，装车时需要预留至少5mm的径向间隙，避免悬架运动过程中与车架、挡泥板等周边部件发生运动干涉。两端铰接点的轴线方向需要保持平行，安装时如果出现轴线偏斜，会导致球头铰接处的磨损速度加快，严重时会出现弹簧偏磨、导向杆弯曲的故障。日常使用过程中，不需要对弹簧部件做额外维护，只需要定期检查铰接销轴的锁紧状态，避免销轴脱出引发安全事故。

　　从结构建模的角度来看，这类组件的建模难点集中在螺旋弹簧的参数化设置与铰接端的配合公差匹配，弹簧的螺旋升角需要结合中径与钢丝直径准确计算，保证建模后的弹簧轮廓与实际加工参数一致，两端的球头结构需要做圆角过渡处理，避免应力集中导致铰接端断裂。导向杆与外筒的配合面需要设置合理的拔模斜度吗，不，这类金属机加工部件不需要拔模斜度，配合面的粗糙度要求达到Ra1.6即可满足滑动需求，不需要过高的加工精度增加生产成本。

　　在实际选型替换时，需要重点核对自由长度、安装孔位尺寸、弹簧刚度三个核心参数，参数不匹配会导致悬架高度异常、减震效果下降甚至出现安装干涉。如果用于非道路场景的越野类自行车，需要适当提升弹簧刚度，加大最大压缩行程余量，同时在铰接端增加防尘密封结构，避免泥沙进入铰接缝隙加速磨损。
