H型钢受弯工况有限元应力分析模型

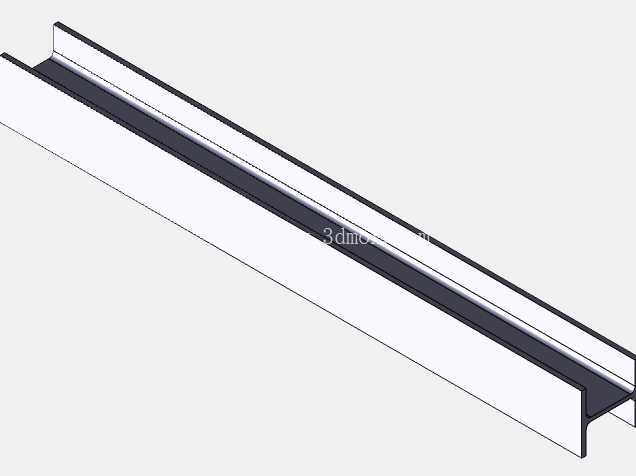

　　在工业厂房承重结构、大跨度桥梁次梁、重型设备支撑机架的设计环节，H型钢的受弯性能校核是结构安全验证的核心步骤，常规的材料力学公式计算仅能获取截面的平均应力与最大弯矩理论值，无法直观呈现应力沿构件长度、截面翼缘与腹板的分布规律，也难以捕捉局部应力集中区域的真实受力状态，这时候基于有限元方法的弯曲工况分析就成为结构设计迭代中不可或缺的环节。本次分析针对工程中常用的热轧H型钢构件开展，建模阶段完全还原型钢的实际截面特征，翼缘的过渡圆角、腹板与翼缘的连接熔合区域都做了精细化几何处理，避免因几何简化导致的应力计算偏差，网格划分时在翼缘与腹板的连接位置、加载点与支座约束位置做了网格加密，其余区域采用梯度网格过渡，在保证计算精度的前提下平衡求解效率。

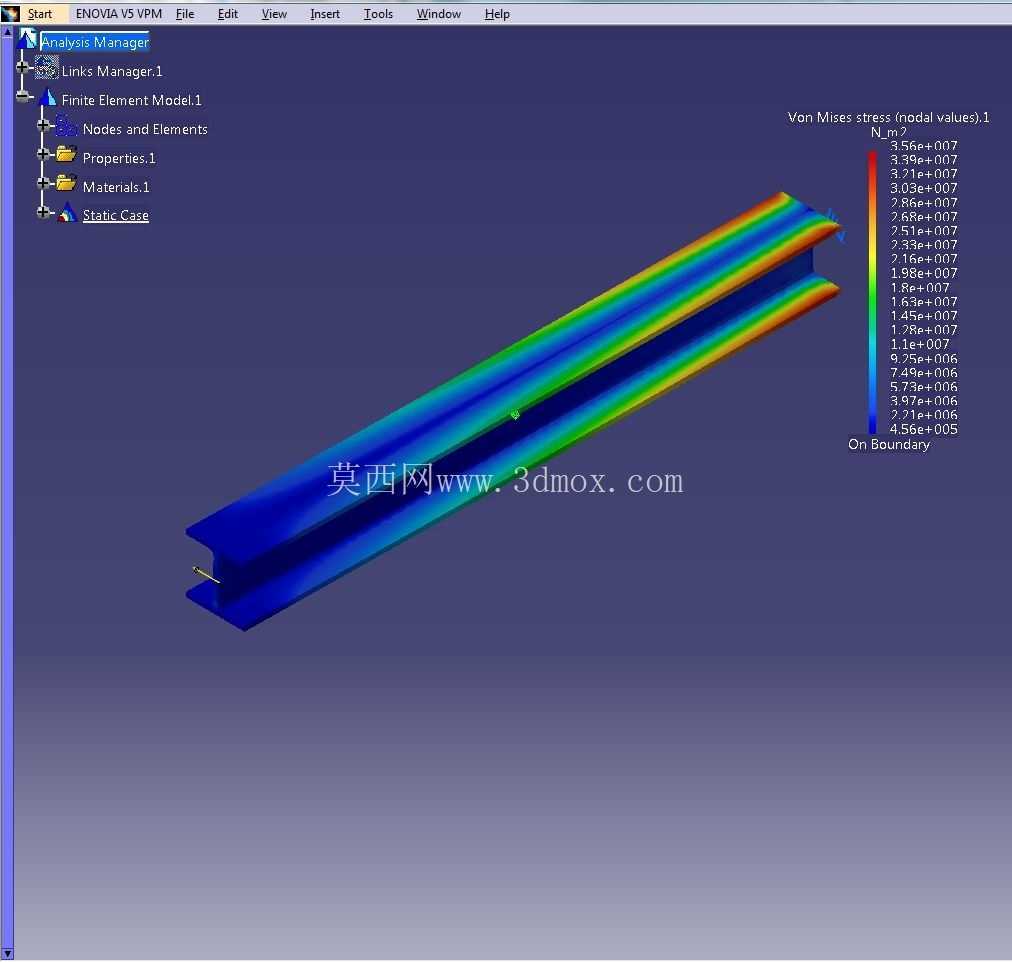

　　边界条件设置完全匹配实际工程中的简支受弯场景，两端约束位置模拟铰支座的位移限制特性，仅保留绕强轴的转动自由度，跨中区域施加对应实际荷载等级的均布或集中载荷，完全还原构件在实际承重场景下的受力边界。从求解得到的应力云图可以清晰看到，沿构件长度方向，弯矩最大的跨中区域应力水平最高，向两端支座位置应力逐步递减；在截面维度上，翼缘上下边缘的正应力达到峰值，腹板区域主要承受剪应力，在翼缘与腹板的连接过渡位置，存在小范围的应力集中区域，这部分应力是常规材料力学计算无法准确获取的，也是实际结构设计中需要重点关注的疲劳风险点。

　　对于结构设计从业者而言，这类分析模型可以直接复用边界条件设置逻辑，替换不同规格的H型钢截面参数、调整荷载等级，就能快速完成不同承重场景下的型钢选型校核，无需从零开始搭建分析流程；对于三维建模人员，模型中保留的几何特征处理逻辑、网格划分规则，也能为同类结构件的有限元前处理提供参考，避免因几何简化、网格质量问题导致的求解结果失真。在实际工程应用中，这类受弯分析的结果可以直接指导型钢的选型优化，比如当应力集中区域的峰值应力远低于材料许用应力时，可以适当调整腹板厚度、翼缘宽度，在满足结构强度要求的前提下降低构件自重，减少材料成本；如果局部应力超过许用值，也可以针对性地在应力集中位置设置加劲肋，而无需整体增大构件截面，实现结构的轻量化设计。

　　需要注意的是，分析过程中材料参数的设置完全匹配常用Q235、Q355结构钢的力学性能，弹性模量、泊松比的取值都符合工程设计规范要求，求解得到的变形量、应力值都可以直接作为结构设计的参考依据，不需要额外做参数修正。
