动力传输用转向节接头组件结构设计

　　在行走类机械、重载传动设备的动力传递链路中，转向节接头组件承担着变角度动力传导、铰接部位载荷缓冲的核心作用，这类部件常布置在需要同时完成扭矩传递与角度偏转的连接节点，比如非同轴布置的传动杆系之间、行走机构的转向联动部位，既要保证旋转扭矩的无损耗传递，又要适配连接端在工作过程中产生的相对角位移，避免刚性连接带来的应力集中、部件卡滞甚至断裂问题。

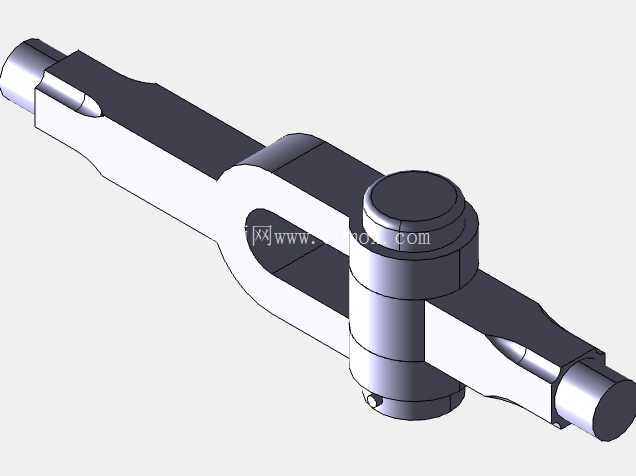

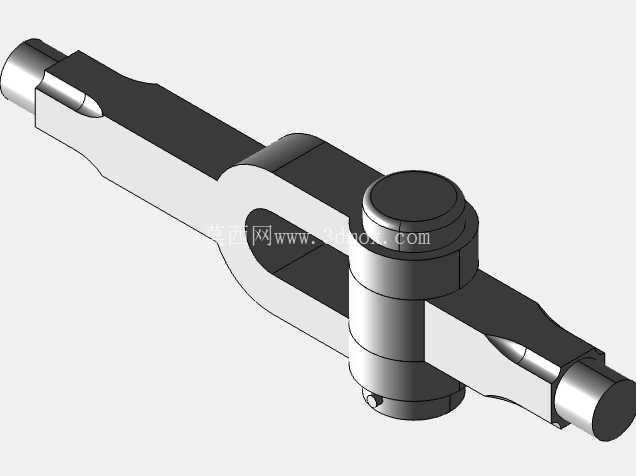

　　从结构设计逻辑来看，该组件采用对称式叉形主体搭配中间铰接回转体的布局，两侧的杆状连接端用于对接外部传动杆件，可根据对接端的结构形式选择花键、平键或者螺纹连接的配合方式，保证扭矩传递过程中不会出现相对滑转。中间的回转铰接结构是整个组件的功能核心，通过径向定位的销轴配合耐磨衬套，实现两个连接端之间的相对角度偏转，偏转角度范围可根据实际应用场景的行程需求调整衬套的限位结构，常规工况下可满足±15°以内的连续变角度传动需求，特殊大角度偏转场景可通过调整铰接副的配合间隙扩大偏转范围，但需要同步校核铰接部位的接触应力，避免大角度下接触面压过大导致衬套过快磨损。

　　外形尺寸方面，组件整体沿杆系轴向的总长度需要匹配安装空间的轴向预留尺寸，两侧杆端的直径需与对接杆件的内孔或者轴套尺寸保持公差配合，一般采用h7级的轴公差保证装配的同轴度，中间铰接部位的外径尺寸需要避让周边的结构件，避免偏转过程中出现运动干涉。安装边界上，需要预留铰接部位的偏转活动空间，径向方向上至少留出大于最大偏转量的安全间隙，同时要考虑铰接部位的润滑通道布置，可在回转销轴的中心开设注油孔，定期加注润滑脂降低铰接副的摩擦系数，延长部件的使用寿命。

　　实际工况下，这类接头组件需要承受交变扭矩与冲击载荷，比如在行走设备转向过程中，传动杆系会随着车轮跳动产生持续的角度变化，同时传递驱动扭矩，这就要求主体结构具备足够的抗弯与抗扭强度，建模过程中需要对叉形部位的过渡圆角做重点处理，避免直角过渡带来的应力集中，圆角半径一般取杆径的0.15-0.2倍，同时通过有限元分析校核最大载荷下的应力分布，保证应力峰值低于材料的屈服强度。铰接部位的销轴需要采用调质处理的合金结构钢，表面做淬火处理提升耐磨性，衬套可选用铜基合金或者自润滑复合材料，减少日常维护的频次。

　　在装配逻辑上，组件采用分体式装配结构，两侧叉耳与中间回转体通过销轴穿接固定，销轴端部采用卡簧或者锁紧螺母限位，防止工作过程中销轴窜动脱出，装配时需要保证两侧叉耳的同轴度公差控制在0.02mm以内，避免铰接转动时出现卡滞、偏磨的问题。杆端与外部部件连接时，需要保证对接端面的贴合度，可在连接端面加装调整垫片调整轴向间隙，补偿加工与装配过程中产生的尺寸误差，保证整个传动链路的同轴度，减少运转过程中的振动与噪音。

　　这类接头组件的应用场景不局限于行走机械的传动系统，在工业自动化设备的联动杆系、工程机械的操作机构、轨道交通车辆的转向传动部位都有广泛应用，不同应用场景下的载荷特性差异较大，设计时需要根据额定传递扭矩、最大偏转角度、工作环境的腐蚀等级调整结构尺寸与材料选型，比如在腐蚀环境下使用的部件需要做表面镀锌或者达克罗处理，提升防锈能力；重载场景下可加大铰接部位的接触面积，降低接触面压，提升部件的承载能力。建模过程中需要充分考虑加工工艺的可行性，叉形主体可采用模锻成型后机加工的工艺，减少材料浪费同时提升部件的整体强度，避免采用焊接结构带来的焊接变形与应力残留问题，所有机加工面需要标注明确的形位公差，保证加工后的部件能够满足装配与使用要求。
