减压阀配套带肋螺纹连接储水腔体结构

项目分类:阀门 发布时间:2024-11-24 ID:806733
  • 减压阀配套带肋螺纹连接储水腔体结构

  在民用供水、小型工业流体输送的减压阀配套系统里,这类带周向加强肋的螺纹连接储水腔体,是衔接减压调节端与下游出水端的核心承压部件,日常工况里需要持续承受阀后稳压后的流体压力,同时缓冲减压阀启闭过程中产生的小幅水锤冲击,避免压力波动直接传递到下游管路或用水终端。从实际应用场景来看,这类腔体常被集成在入户供水减压阀、小型气动系统减压单元的出口段,既承担短时储水稳流的作用,也能通过自身的结构容腔,吸纳减压阀调节过程中产生的压力脉动,让下游输出的流体压力更平稳,减少管路接头因为压力交变出现的渗漏风险。

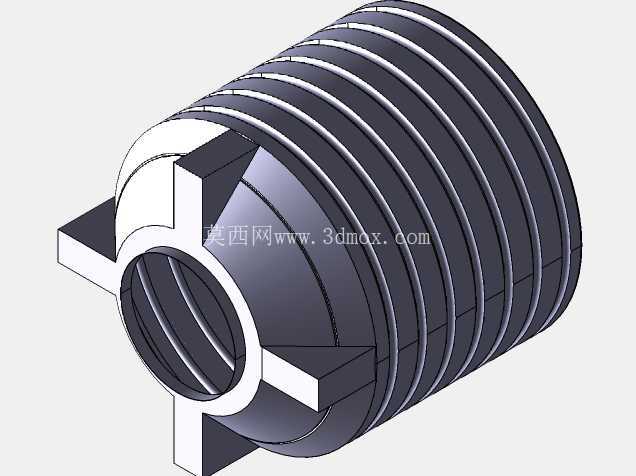

  从结构设计逻辑来看,腔体外侧的周向环形肋并非装饰结构,每一道肋的凸起高度、肋片厚度都经过承压校核:在不额外增加整体壁厚的前提下,环形肋相当于在筒身外侧设置了多道环形加强筋,能够大幅提升筒身的径向承压能力,避免腔体在额定工作压力下出现鼓胀变形,同时肋片之间的凹槽也能在安装时提供额外的防滑受力点,方便操作人员使用管钳类工具完成螺纹旋紧作业,不会因为外壁光滑导致施力打滑、安装不到位的问题。腔体一端的十字形凸台结构,是专门为安装对位设计的受力结构:在与减压阀阀体对接时,凸台可以卡在阀体端面对应的限位槽内,避免螺纹旋紧过程中腔体跟转,同时也能在端面密封时提供均匀的压紧力,保证密封圈压缩量一致,减少端面渗漏的概率。

  从安装边界尺寸来看,腔体的内螺纹通径与常用的减压阀出口通径匹配,筒身的最大外径控制在常规管路安装的操作空间范围内,不会因为肋片凸起导致相邻管路的安装间隙不足;腔体的轴向长度经过匹配设计,既保证内部有足够的容腔容积实现稳流效果,也不会因为长度过长导致安装后整体结构伸出量过大,影响周边管路的布局。内部流道做了顺滑过渡处理,没有突兀的直角台阶,能够减少流体在腔体内的流动阻力,避免出现局部紊流导致的噪音问题,同时也能减少流体杂质在腔体内的沉积,降低长期使用后出现堵塞的概率。

  在实际选型匹配时,需要注意腔体的螺纹规格与对接减压阀的出口螺纹完全一致,端面密封槽的尺寸要匹配对应规格的O型密封圈,安装时十字凸台必须完全卡入阀体的限位槽内,再通过肋片处施力旋紧到规定扭矩,不能过度旋紧导致螺纹滑牙或者肋片受力变形。日常工况下,这类腔体的工作压力覆盖常规供水、低压气动系统的压力范围,周向肋的结构设计也让腔体在温度交变的环境下有更好的结构稳定性,不会因为热胀冷缩出现筒身变形,能够长期稳定配合减压阀完成压力调节后的流体输送与稳流作业。
