管道立式安装对开式基座轴承结构

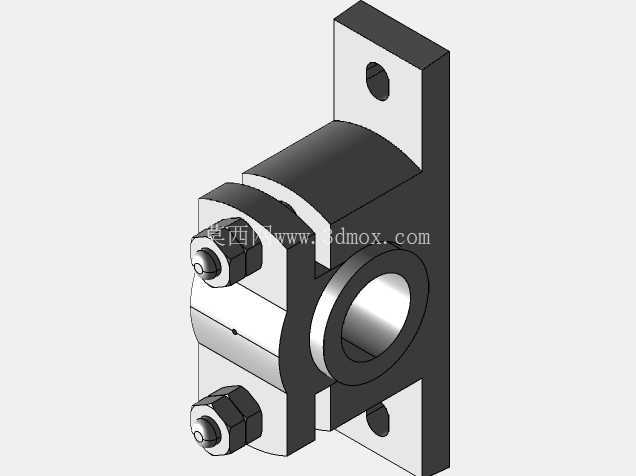

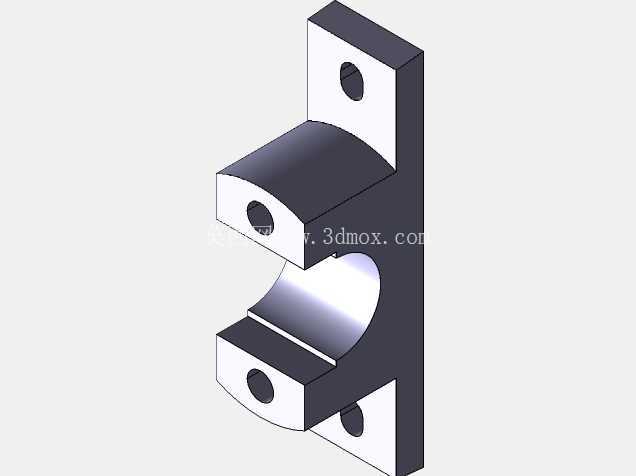

　　在流体输送管网的长距离管线布设场景中，尤其是沿墙面、设备侧壁排布的中小管径工艺管道，常需要配套外置的轴系支撑部件来承载管道配套阀件、调节机构的转动载荷，这类安装在垂直安装面上的基座轴承，是解决侧装轴系径向承载、降低转动摩擦阻力的核心支撑部件。不同于常规卧式安装的整体式轴承座，这款采用立式安装板搭配对开轴瓦的结构，完全适配垂直基面的安装需求，安装板上预留的两个上下对称的通孔，可直接通过膨胀螺栓或者机牙螺丝固定在混凝土墙面、设备钢构侧壁或者预制安装支架上，不需要额外加工转接安装板，能大幅缩短现场安装的调整周期。

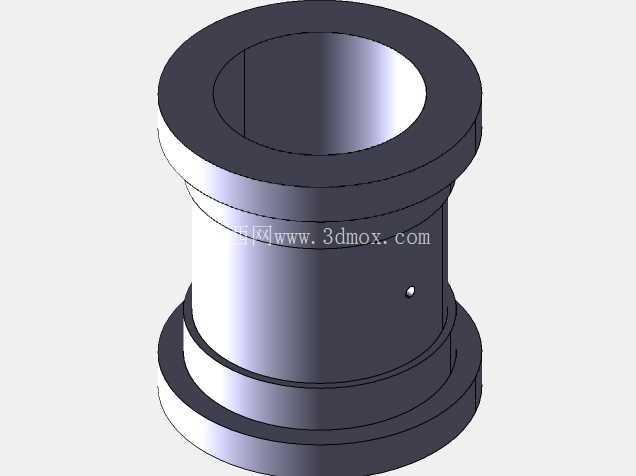

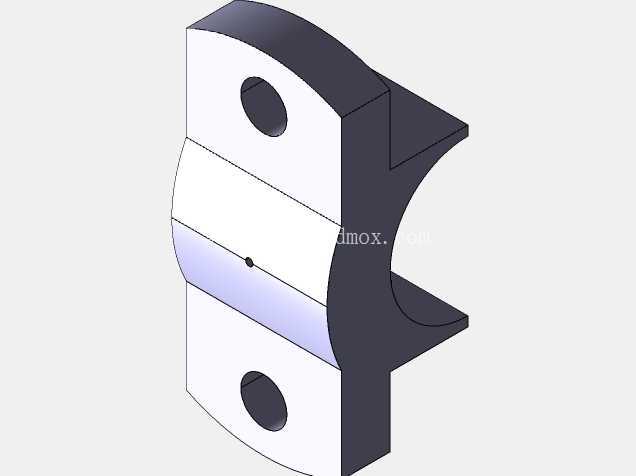

　　从结构设计逻辑来看，对开式的轴瓦夹持结构是这款部件的核心设计点，上下两片半圆弧轴瓦通过两侧的螺栓螺母组件实现锁紧，这种结构的优势非常明显：现场装配时不需要将轴系从端部整体穿入轴承内孔，只需要拧松两侧的锁紧螺母，打开上半片轴瓦，将已经预装完成的轴段直接放入下半轴瓦的定位弧面内，再扣合上半轴瓦锁紧到预设扭矩即可完成装配，对于后期运维检修来说，只需要松开紧固件就能直接检查轴面磨损情况、更换轴瓦衬层，不需要拆解整段轴系上连接的阀件、传动部件，能大幅降低运维的拆装工作量。轴瓦内孔的加工精度直接决定了轴承的运行稳定性，设计时内孔与轴的配合选用间隙配合公差，既保证轴转动时不会出现卡滞，也能控制径向跳动量在允许范围内，避免轴系连接的密封件出现偏磨泄漏。

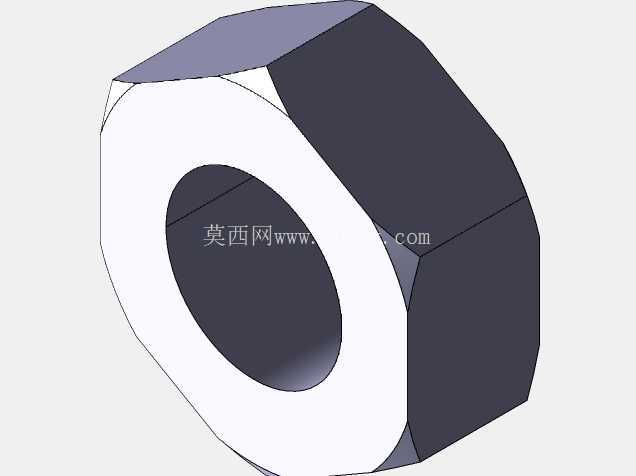

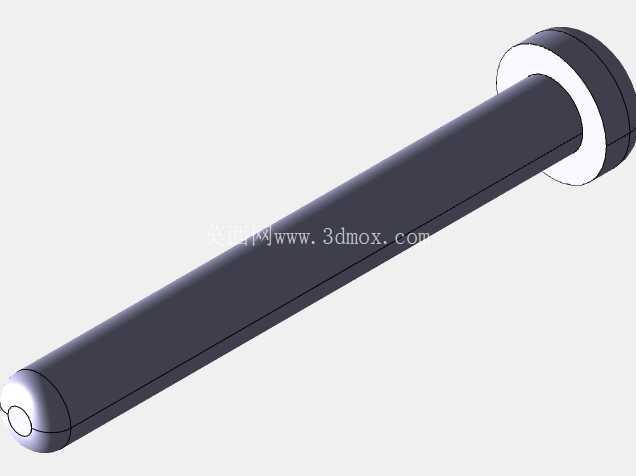

　　安装边界的尺寸匹配是这类支撑部件选型时最需要关注的点，首先是安装板的整体轮廓尺寸，要匹配现场安装基面的预留空间，上下安装孔的中心距需要和现场预埋的螺栓孔位完全对齐，避免出现安装错位需要重新打孔的问题；其次是轴瓦内孔的中心高度，也就是安装板贴合面到轴孔中心的垂直距离，这个尺寸直接决定了轴系安装后的中心高，需要和管道上配套的转动部件、联轴器的中心高保持一致，否则会出现轴系偏心，运行时产生额外的交变载荷，加剧轴承和轴的磨损，严重时甚至会导致连接的阀件卡涩、密封失效。两侧的锁紧螺栓选用标准外六角紧固件，螺栓的长度要满足轴瓦锁紧后露出2-3个螺距的要求，既保证锁紧力足够，也不会因为螺栓过长干涉周边的管线或者部件。

　　从实际使用场景来看，这类基座轴承常配套在减压阀、调节阀的调压转轴支撑部位，因为这类阀件的调压转轴往往需要从阀体侧面引出，连接外部的调节手柄或者执行机构，转轴的悬臂段如果没有额外支撑，长期受执行机构的重量和操作力矩作用，很容易出现转轴弯曲、阀杆密封泄漏的问题，在转轴靠近执行机构的位置加装这款基座轴承，就能将悬臂载荷转化为简支梁承载，大幅降低阀杆的受力变形量，延长阀件的密封使用寿命。另外在一些小型管道输送设备的侧边传动机构上，比如管道取样器、管道启闭挡板的转轴部位，也可以使用这款基座轴承作为支撑部件，它的立式安装结构不需要占用管道下方的安装空间，对于管线排布密集、下方操作空间有限的车间管网场景适配性非常好。

　　设计时还考虑了不同工况的适配性，轴瓦部分可以根据输送介质的温度、腐蚀特性选用不同的材质，比如常温无腐蚀的清水、压缩空气管网可以用普通铸钢或者铸铁轴瓦，有轻微腐蚀的化工介质场景可以换成不锈钢或者带衬套的轴瓦结构，安装板的厚度也经过载荷校核，能承受对应轴径下的最大径向载荷，不会出现安装板变形导致轴孔偏斜的问题。整个结构没有复杂的异形曲面，所有加工面都是平面或者圆弧面，常规的铣削、钻削、镗削设备就能完成加工，加工成本可控，也方便后期根据实际安装需求对安装板的尺寸、孔位做小幅调整，适配不同的现场安装条件。
