四旋翼无人机机架结构三维设计

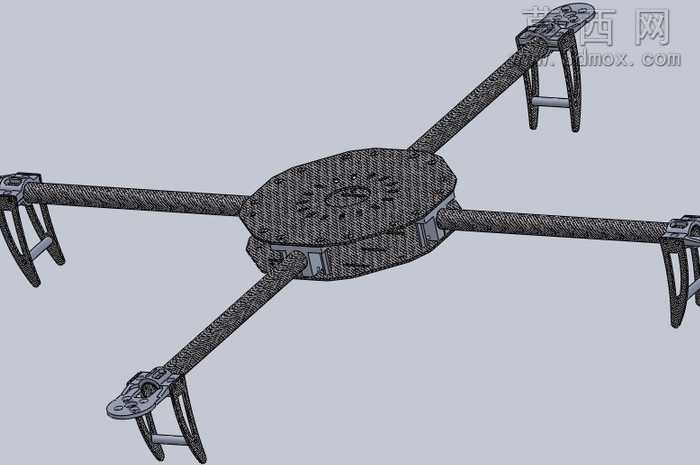

本作品为四旋翼无人机的机架主体结构三维设计，整体采用中心盘加四支机臂的经典布局形式，建模过程中针对初始版本尺寸偏小的问题进行了结构优化，参考八旋翼机架的尺寸逻辑对整体规格进行放大调整，兼顾结构强度与轻量化需求。建模阶段对中心盘的安装孔位进行了精细化排布，预留了飞控板、电调、电池等核心元器件的安装空间，中心盘表面做了防滑纹理与减重槽设计，在保证结构刚性的同时尽可能降低机架自重，减少飞行负载。四支机臂采用等距对称分布的设计，机臂末端预留了电机与螺旋桨的安装座结构，同时设计了一体式的起落架支撑结构，起落架采用双支脚弧形落地设计，能够在起降过程中提供稳定的支撑，同时缓冲落地冲击力，避免机身核心部件受到磕碰。材质设计上整体选用碳纤维复合材质的视觉表现，表面呈现碳纤维编织纹理，既符合航模产品轻量化高强度的材质特性，也还原了这类机架产品的真实质感。结构设计上充分考虑了装配合理性，机臂与中心盘采用卡扣加螺丝固定的连接方式，既保证连接强度，也方便后期拆装维护，各安装孔位的尺寸公差经过合理预留，能够适配市面上主流的标准航模配件。设计过程中优先保障飞行稳定性，四支机臂的长度、重量完全对称，重心集中在中心盘正下方区域，能够有效降低飞行过程中的姿态调整难度，提升飞行操控的稳定性。整体结构没有冗余设计，所有结构特征都服务于减重、强度提升与配件适配的核心需求，既可以作为航模爱好者DIY无人机的机架参考，也可以作为小型航拍无人机的结构设计原型，后续可根据实际使用需求在机臂末端加装防护结构，或是在中心盘下方扩展云台安装位，拓展航拍功能。
