环形轨道式人脸物体三维扫描装置

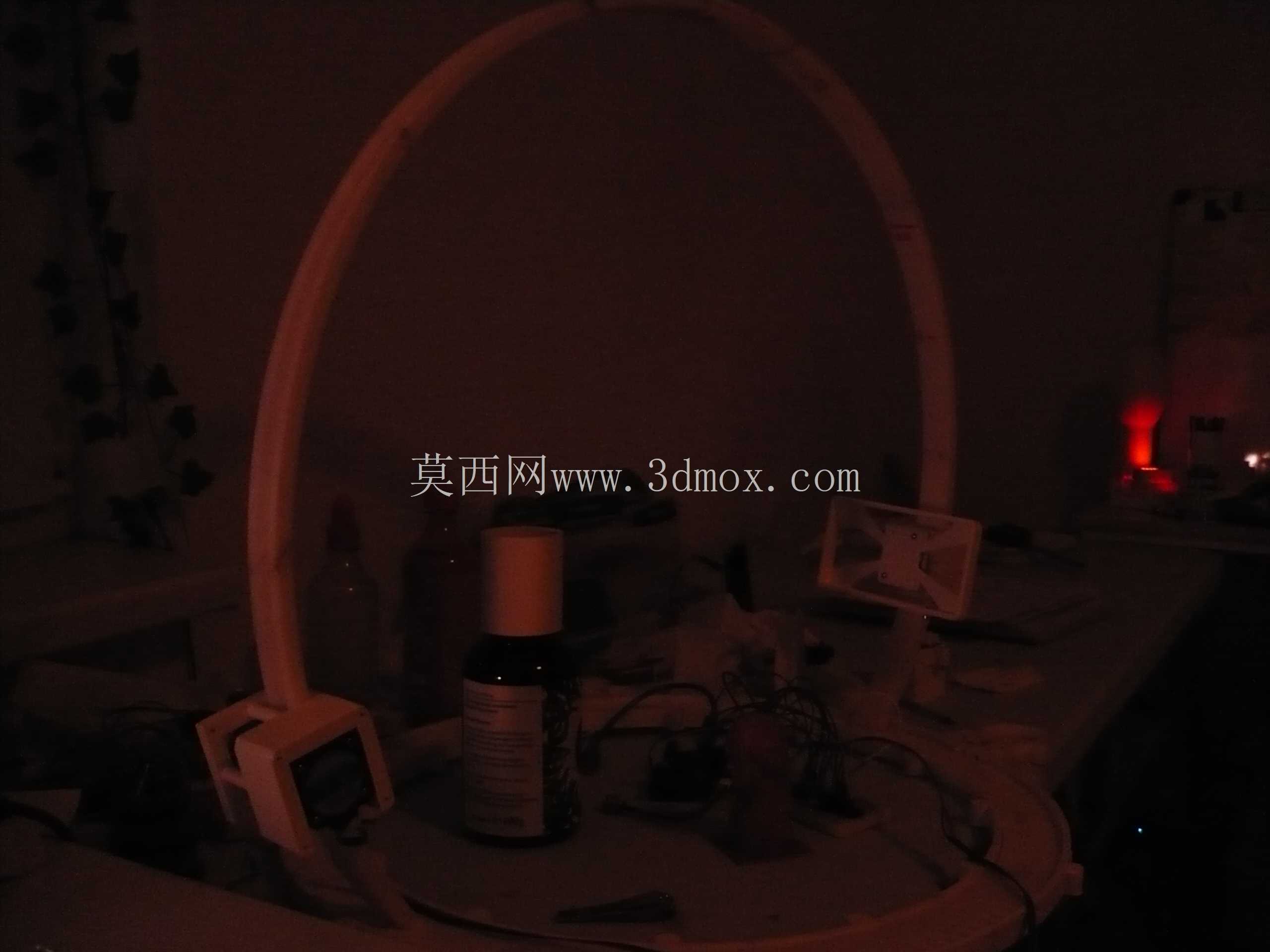

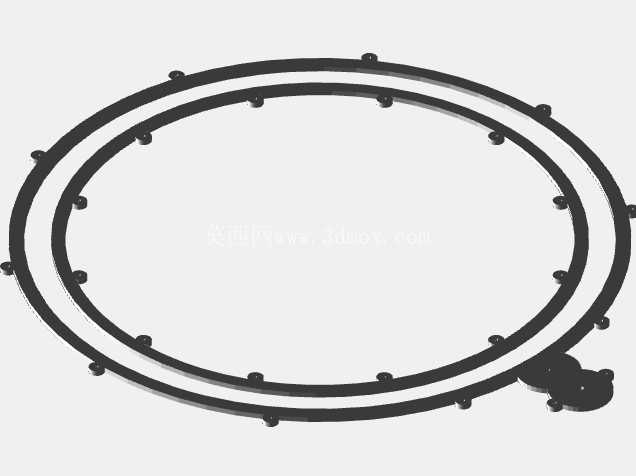

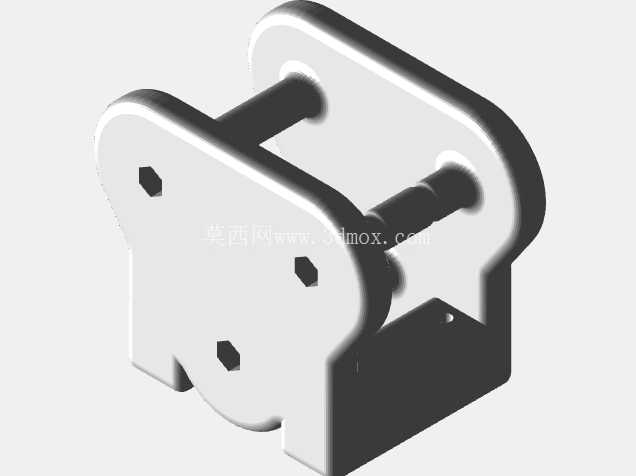

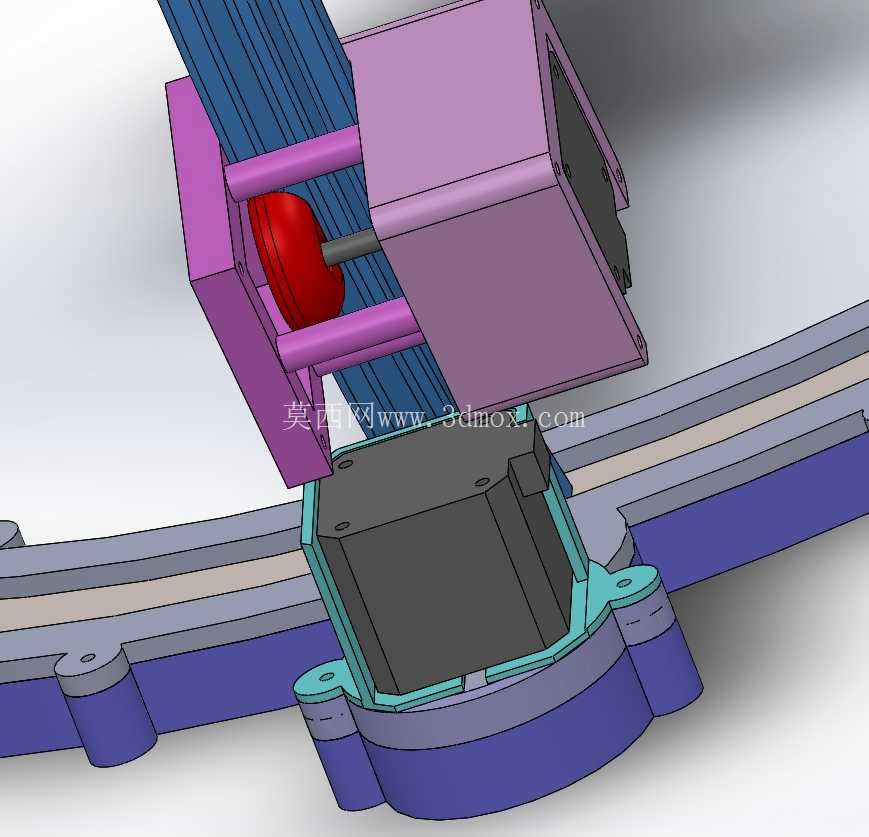

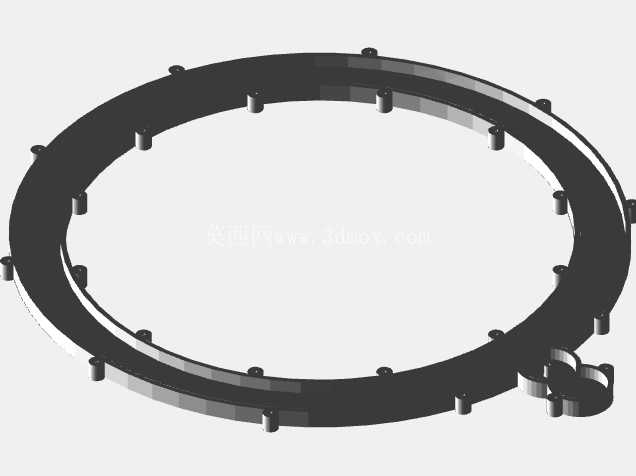

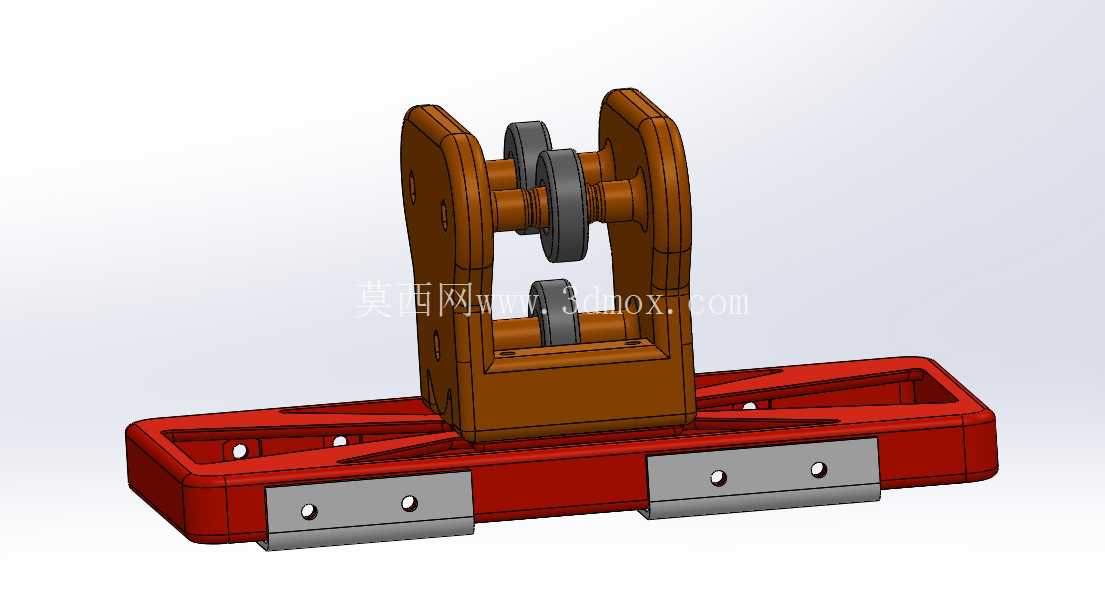

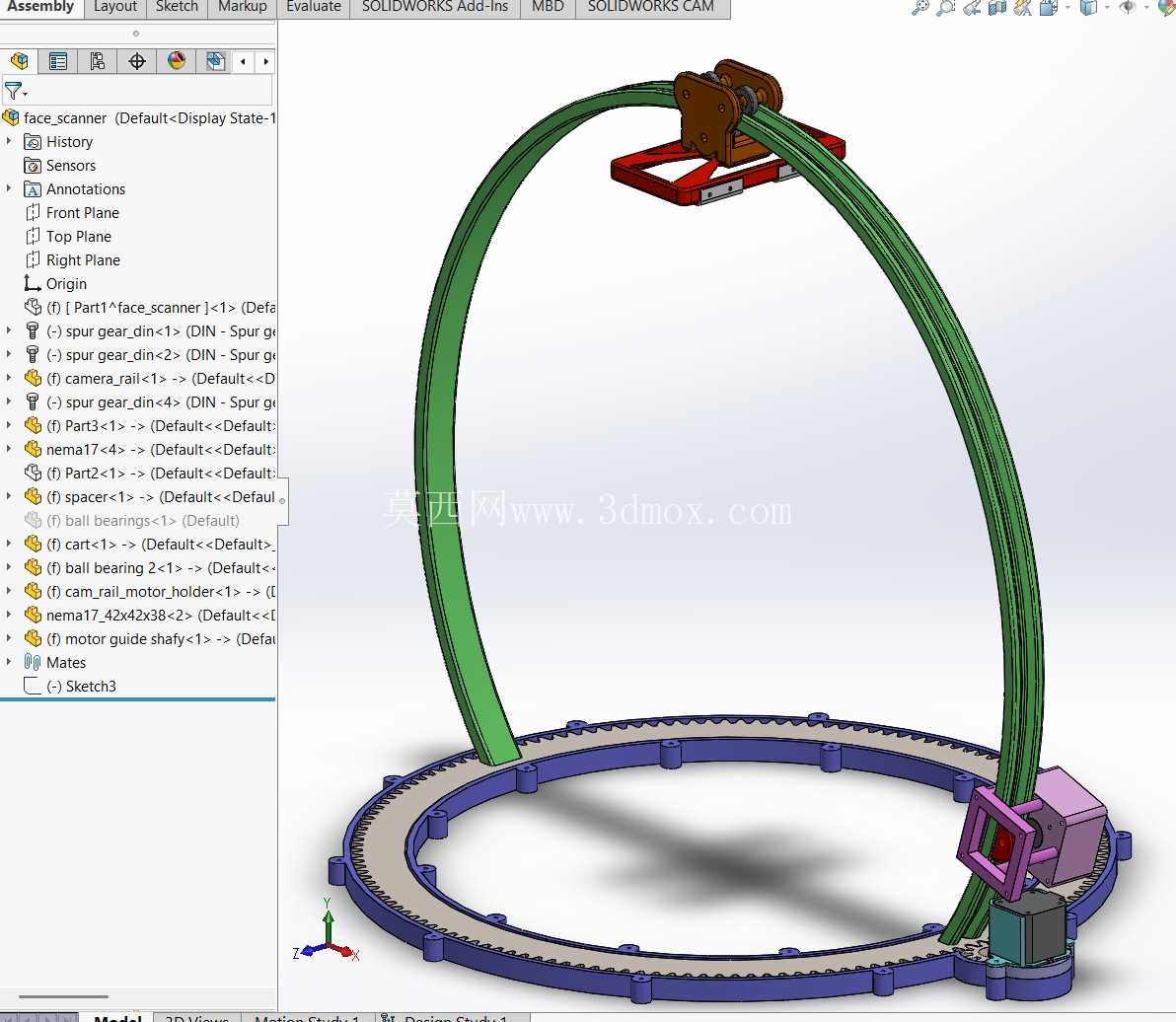

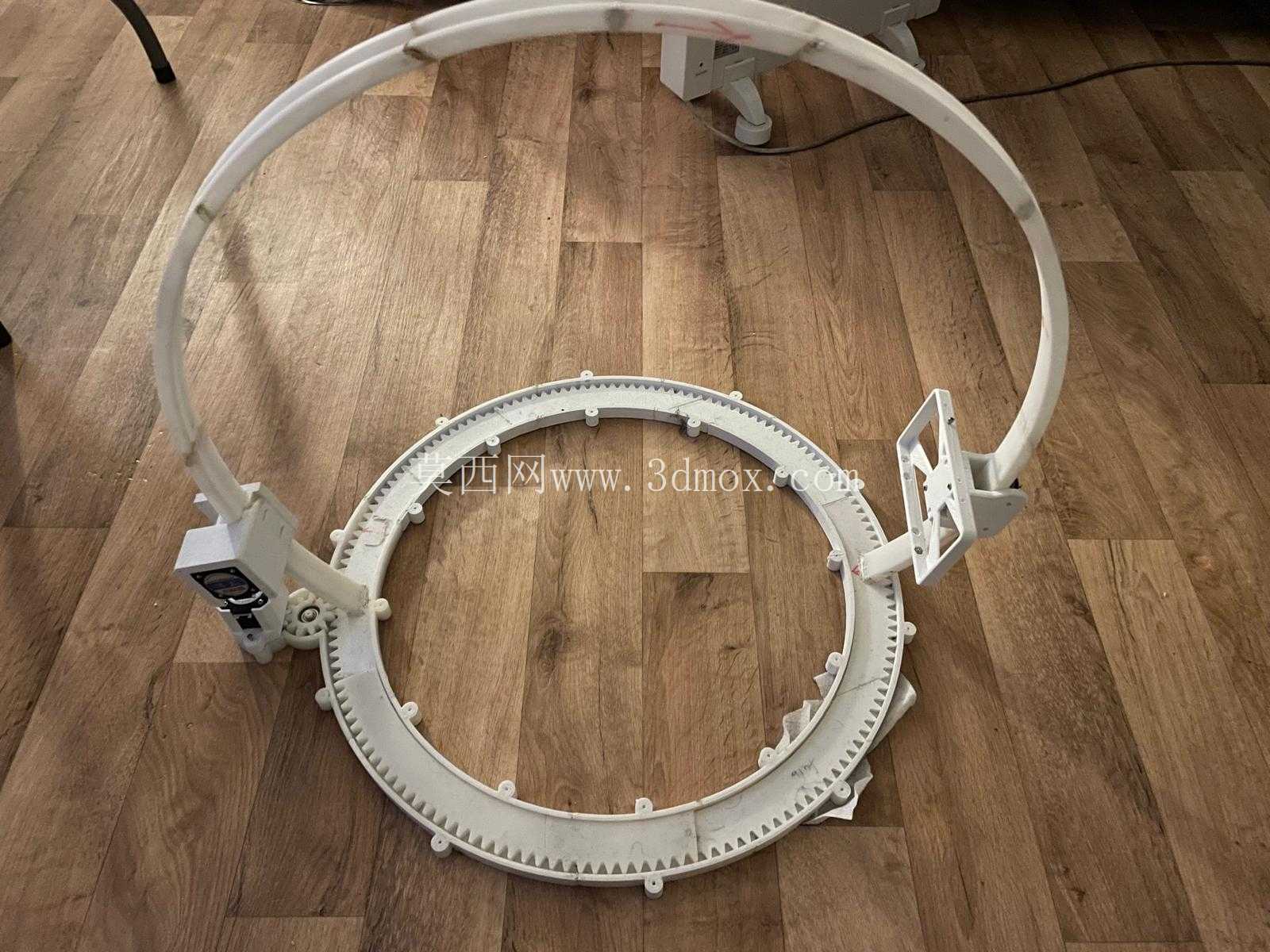

这款环形轨道式扫描装置，核心定位是面向小尺寸物体与人体面部的三维形貌采集，在消费级三维逆向、人像手办定制、小型零部件尺寸核验场景中都能适配。区别于传统手持式扫描需要人工把控移动轨迹的操作逻辑，这套结构采用双环嵌套的运动布局，底部固定环形基座承载回转支撑结构，竖直方向的弧形轨道跨接在基座回转平台上，搭载采集模块的滑座可同时沿弧形轨道做俯仰向移动、随回转平台做水平周向转动，两个运动轴联动即可覆盖被扫描对象的全周视角，无需操作人员反复调整被扫件的摆放姿态，也能避免手持扫描时出现的轨迹抖动、局部数据漏采问题。

从实际使用逻辑来看，针对人脸扫描场景，装置的运动路径做了专门适配，采集模块沿预设轨迹环绕面部运行1-2圈即可完成全脸数据采集，采集过程中被采集者只需保持固定姿态，无需配合转动头部，能大幅降低动态采集带来的点云错位问题。针对小型物体扫描场景，装置的有效扫描空间做了明确边界限定，可容纳最大宽度220mm、最大高度300mm的被测对象，扫描时将被测件放置在基座中心位置，即可保证全周数据采集的完整性，对于尺寸更小的零件，可通过调整采集模块的运行速度与拍摄帧率，提升点云数据的采集密度，满足后续逆向建模的精度要求。

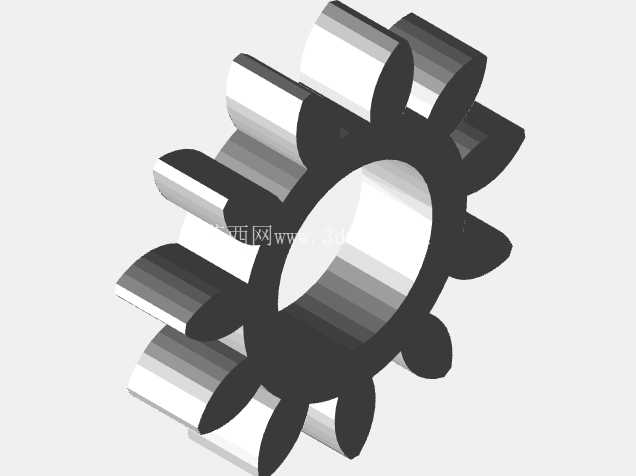

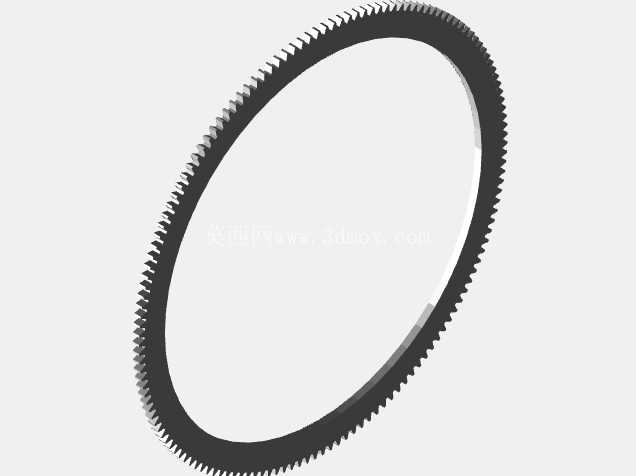

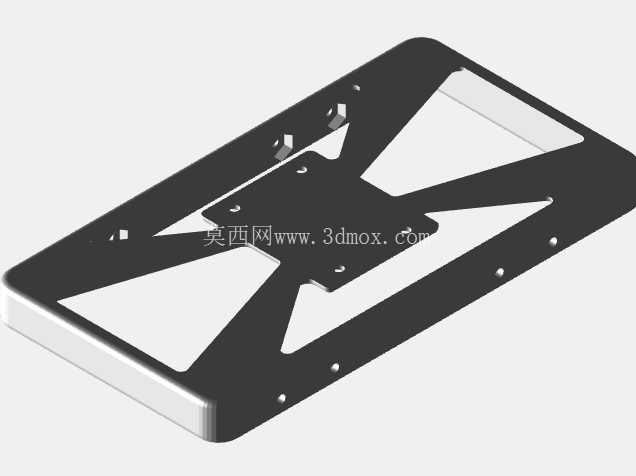

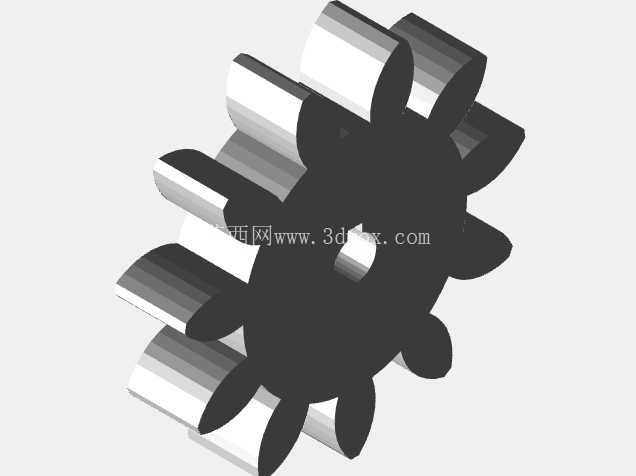

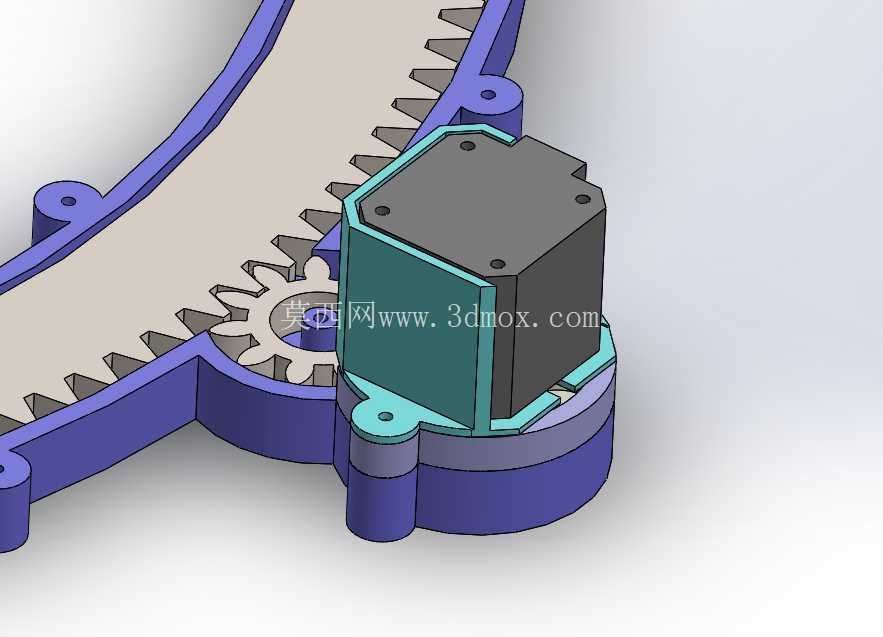

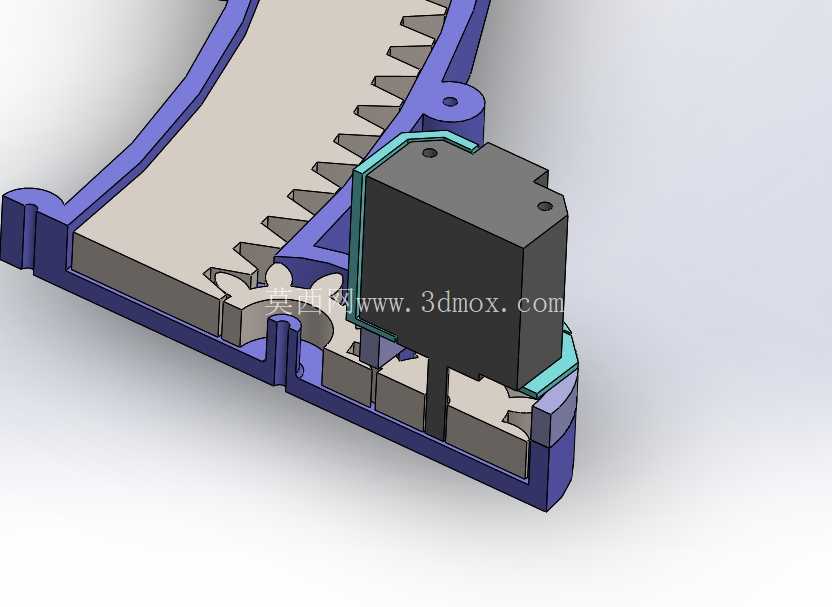

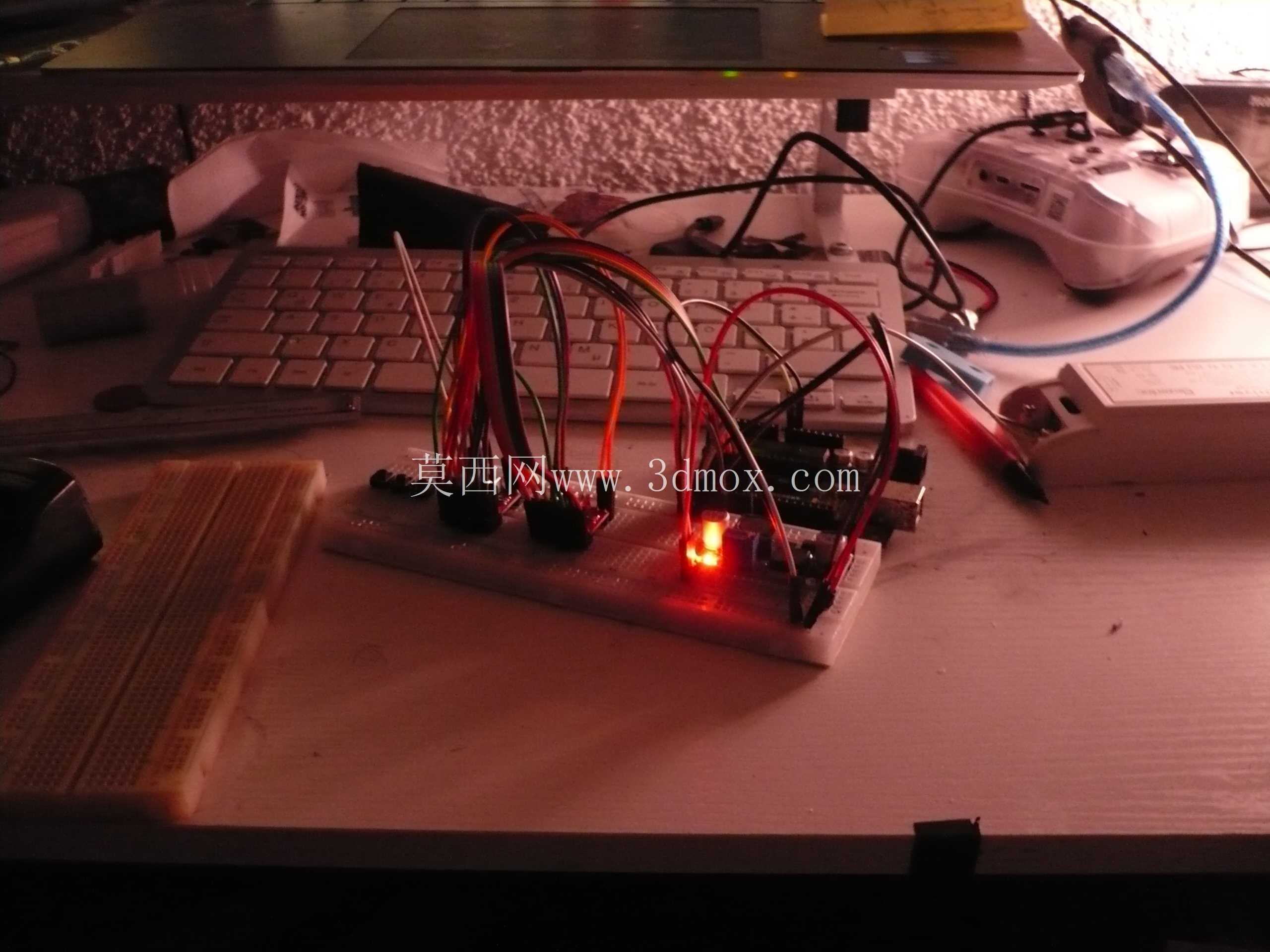

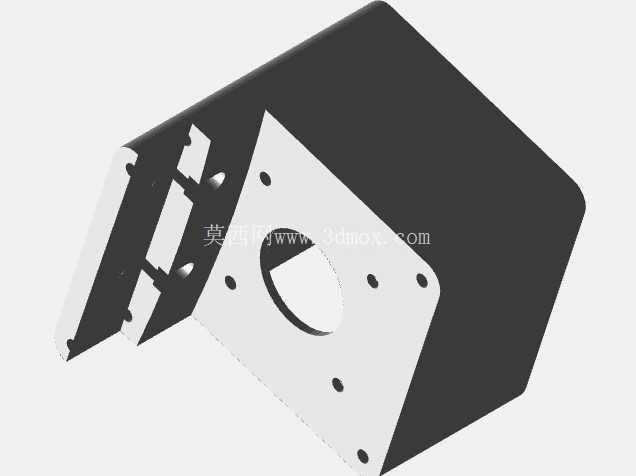

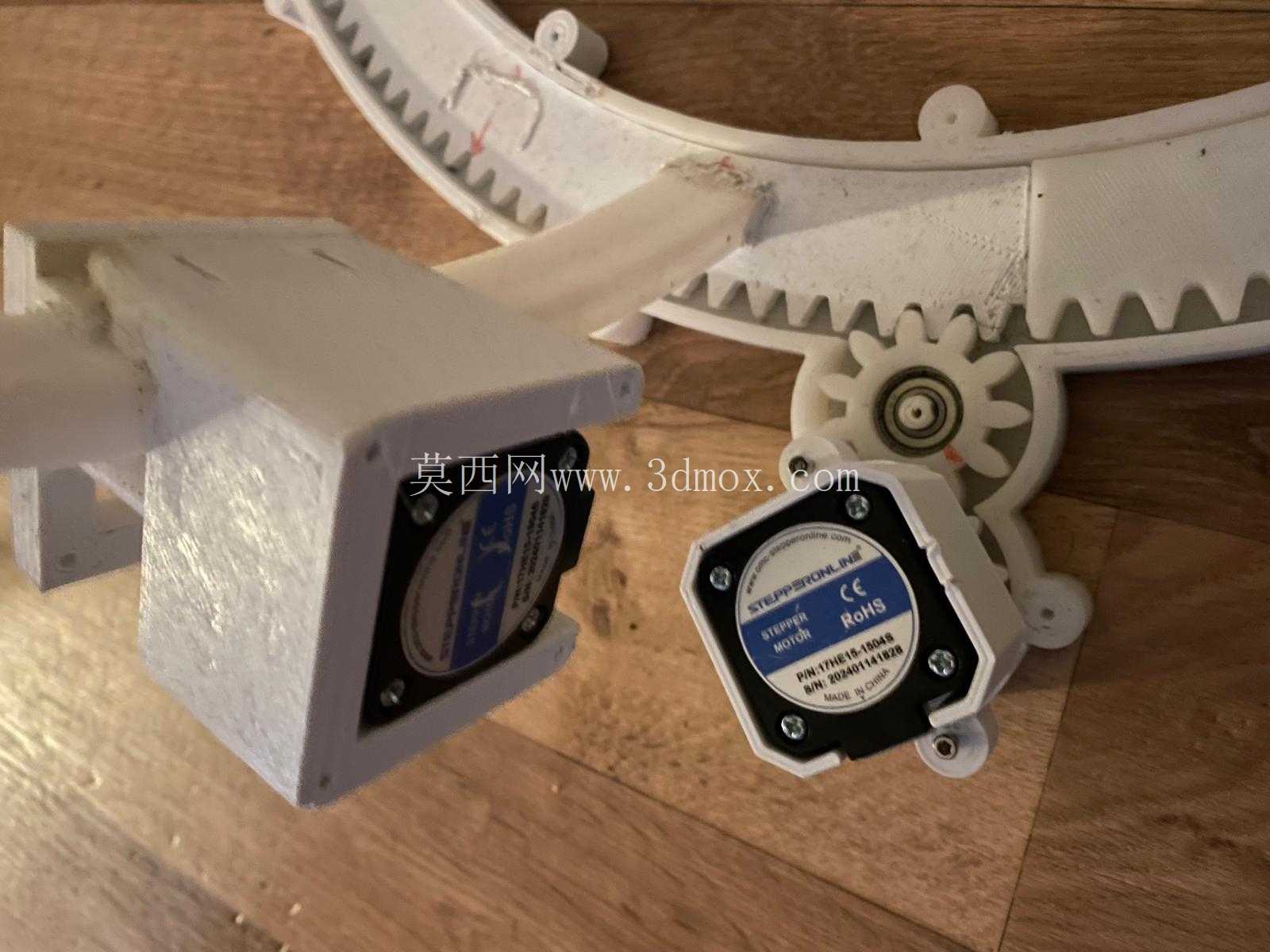

结构设计层面，整套装置的传动系统做了适配低速平稳运行的选型匹配，弧形轨道与底部环形基座均采用齿轮啮合传动方式，保证滑座运行过程中无卡顿、无回程间隙，避免运动过程中采集模块出现姿态偏移导致的数据误差。驱动单元选用高扭矩低速电机搭配专用电机驱动器，可精准控制两个运动轴的联动速度，匹配不同采集设备的拍摄帧率要求；转动部位配套标准滚珠轴承，降低长期运行的磨损量，提升设备的重复运行精度。整套结构预留了通用采集设备的安装接口，可适配带深度采集功能的移动终端、专用三维扫描探头等不同采集硬件，用户可根据自身的精度需求、成本预算灵活选配采集端组件，无需对主体结构做二次改造。

安装边界方面，整套装置的基座为标准圆形结构，放置时只需保证基座平面水平，预留出略大于基座直径的操作空间即可，无需额外做地基固定，适合桌面级部署使用。电气走线采用拖链内置布局，所有线缆沿轨道内侧的拖链槽排布，运动过程中不会出现线缆缠绕、拉扯的问题，也能避免线缆外露影响设备整体外观。针对采集后的数据处理流程，这套结构的采集路径是预设的标准化轨迹，采集得到的原始图像、点云数据可直接导入通用三维处理软件做拼接、清理，无需额外做轨迹校准，能大幅缩短从原始数据到可用三维模型的处理周期。

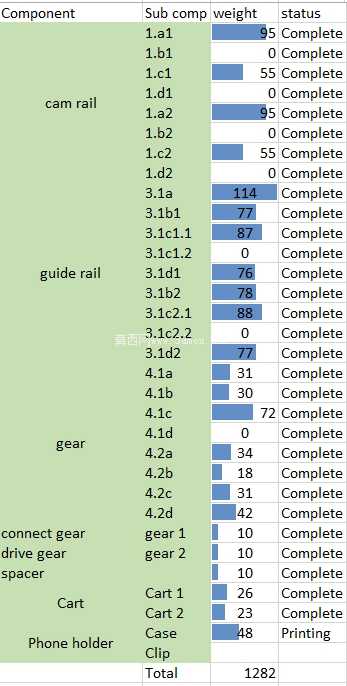

在实际落地场景中，这套装置既可以用于人像三维采集，服务于3D打印人像定制、虚拟数字人建模、面部矫形辅具制作等领域，也可以用于小型工业零部件的三维尺寸检测、逆向建模，比如小型精密铸件、3D打印成品的形位公差核验，文创手办的数字化存档等场景。相比固定式结构扫描设备，这套环形环绕的结构不需要被扫件做回转运动，对于一些无法承受转动、易倾倒的小型被测件更加友好；相比手持式扫描设备，它的标准化运动轨迹能降低对操作人员的技术要求，普通使用者经过简单操作培训即可完成全流程扫描工作，采集得到的数据一致性更高，不会因为操作人员的手法差异出现数据质量波动。整套结构的零部件均采用通用标准件搭配定制加工结构件的组合方式，加工与装配难度较低，用户可根据自身需求调整轨道直径、滑座行程等参数，适配不同尺寸范围的扫描需求，拓展设备的适用场景。
