四轴飞行器碳纤维机架结构设计

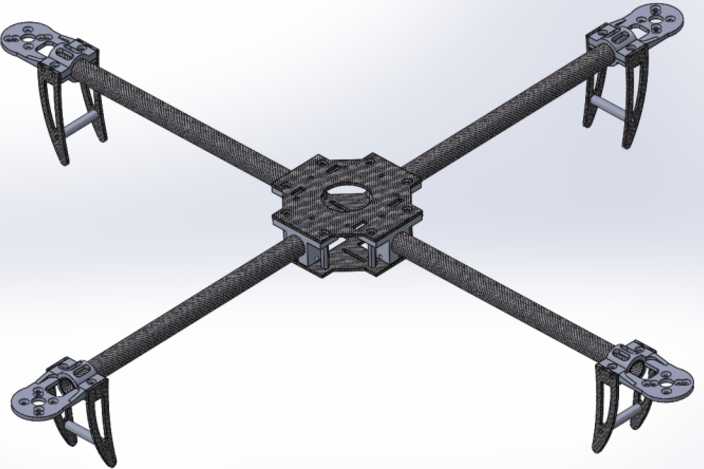

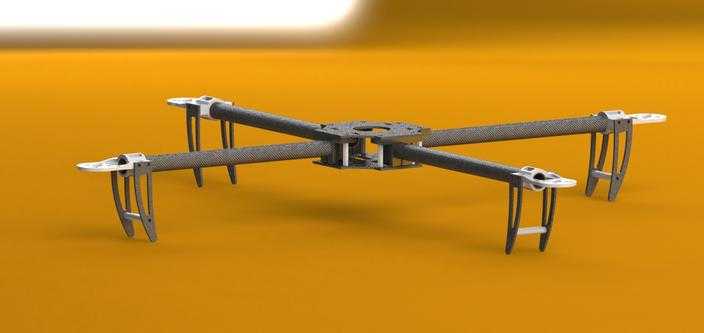

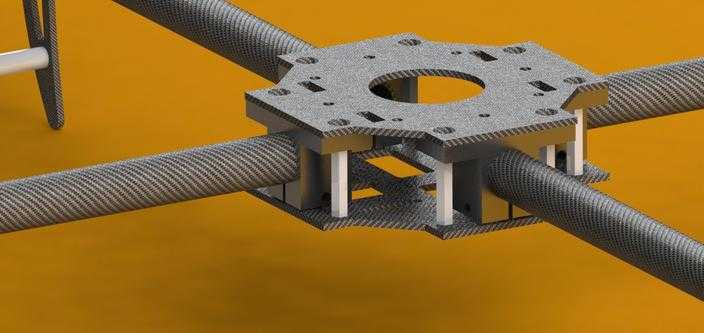

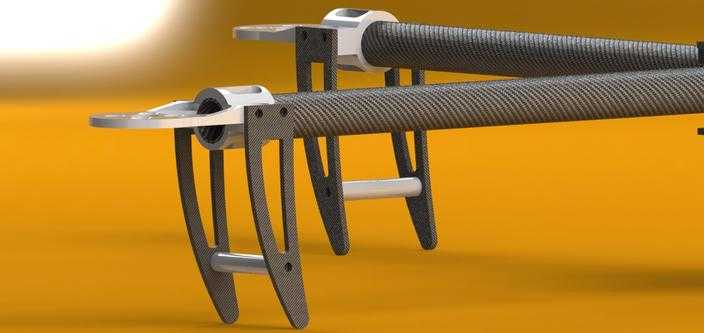

本作品为四旋翼飞行器的主体承载机架三维设计，整体采用X型经典布局完成建模，在三维建模过程中优先围绕轻量化与结构刚性的平衡展开设计。建模阶段首先确定中心主控安装板的基准平面，以中心板几何中心为原点向四个方向延伸出机臂安装定位基准，四根机臂采用等长等角度对称排布，相邻机臂夹角严格保持90度，确保飞行过程中动力输出的力矩对称，降低飞控的姿态校准补偿压力。中心板采用分层镂空结构设计，在三维软件中通过草图绘制预留飞控板、电调、电池绑带的安装定位孔位，同时对非受力区域做大面积挖空处理，在不降低结构抗扭强度的前提下尽可能削减机架整体自重。机臂部分采用圆管截面构型设计，建模时匹配碳纤维管材的标准外径尺寸，两端分别设计与中心板、电机安装座的嵌合定位结构，确保装配时无需额外调整即可实现精准对位。机臂末端的电机安装座采用一体化注塑件构型建模，预留电机固定螺丝孔、桨座避让空间以及起落架的安装卡槽，起落架采用高脚架弧形构型，在建模时做了受力方向的加厚处理，确保降落时的冲击能够均匀传导至机臂结构，避免硬着陆导致的机臂断裂。材质渲染阶段，中心板、机臂均赋予碳纤维编织纹理材质，还原真实碳纤维板材的表面肌理，电机座、起落架部分赋予哑光玻纤增强塑料材质，区分不同部件的材质属性，渲染时采用柔和的环境光打光，清晰展现各部件的衔接结构与镂空细节。整体设计充分考虑了零部件的装配兼容性，所有安装孔位均匹配通用航模配件的标准尺寸，机臂与中心板的连接位置设计了快拆卡扣结构，方便使用者快速更换受损机臂，无需拆解整机组装线路。结构设计上针对飞行过程中的高频振动做了优化，电机安装座位置预留了减震海绵的安装间隙，能够有效降低电机运转产生的振动传递至中心板的飞控模块，提升飞行过程中的姿态传感器采样精度。
