数显卡尺纽扣电池转AA电池适配结构

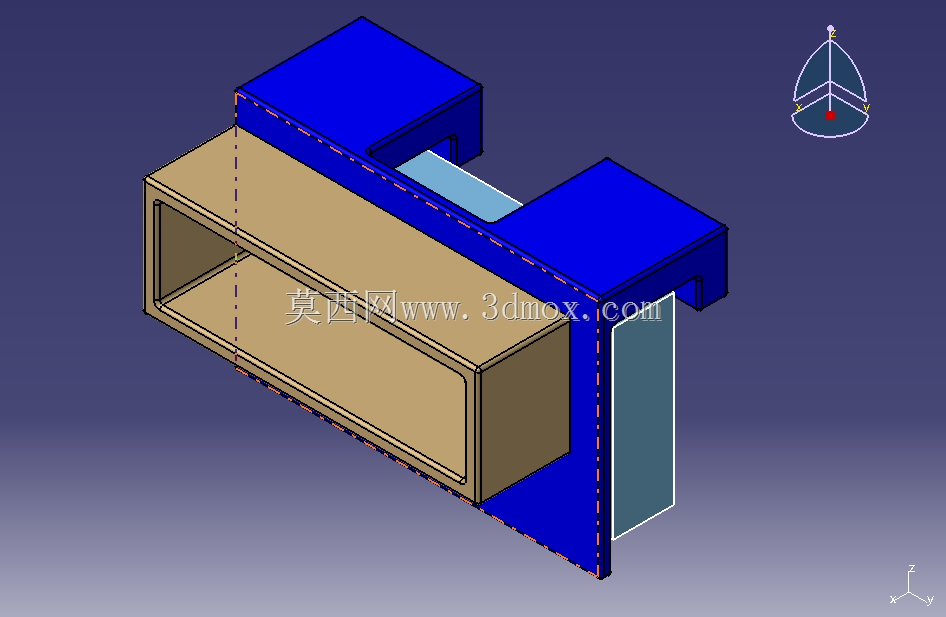

　　日常车间巡检、工件尺寸抽检场景里，数显游标卡尺是一线质检、机加工操作人员随身配备的核心量具，这类卡尺原厂多采用单颗纽扣电池供电，纽扣电池容量偏小，遇到批量尺寸检测、长时间连续开机使用的工况，经常出现电量耗尽临时找不到替换电池的情况，不少一线操作者都遇到过测量中途卡尺黑屏，手头没有同型号纽扣电池，只能暂停测量找电池的窘境，既耽误生产节拍，也容易打断尺寸校验的连续流程。这套适配结构就是针对这个实际痛点设计的，核心是把常见易得的AA电池供电，转接适配到原有数显卡尺的电池供电位，解决纽扣电池临时缺货、续航不足的实际使用问题。从结构设计逻辑来看，整个适配组件分为两个核心部分，分别是卡尺端的固定卡扣结构，以及独立的AA电池容纳外壳。

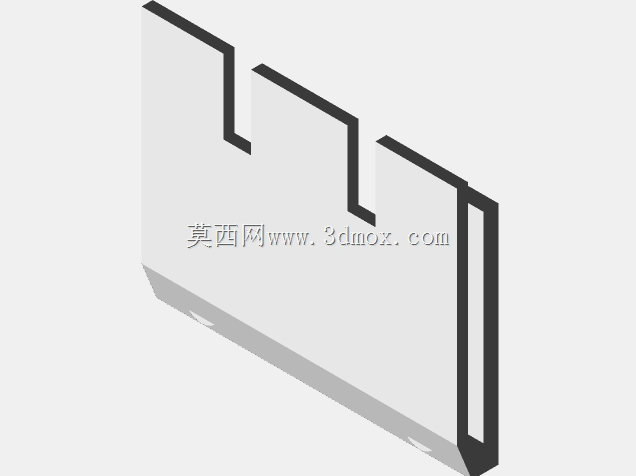

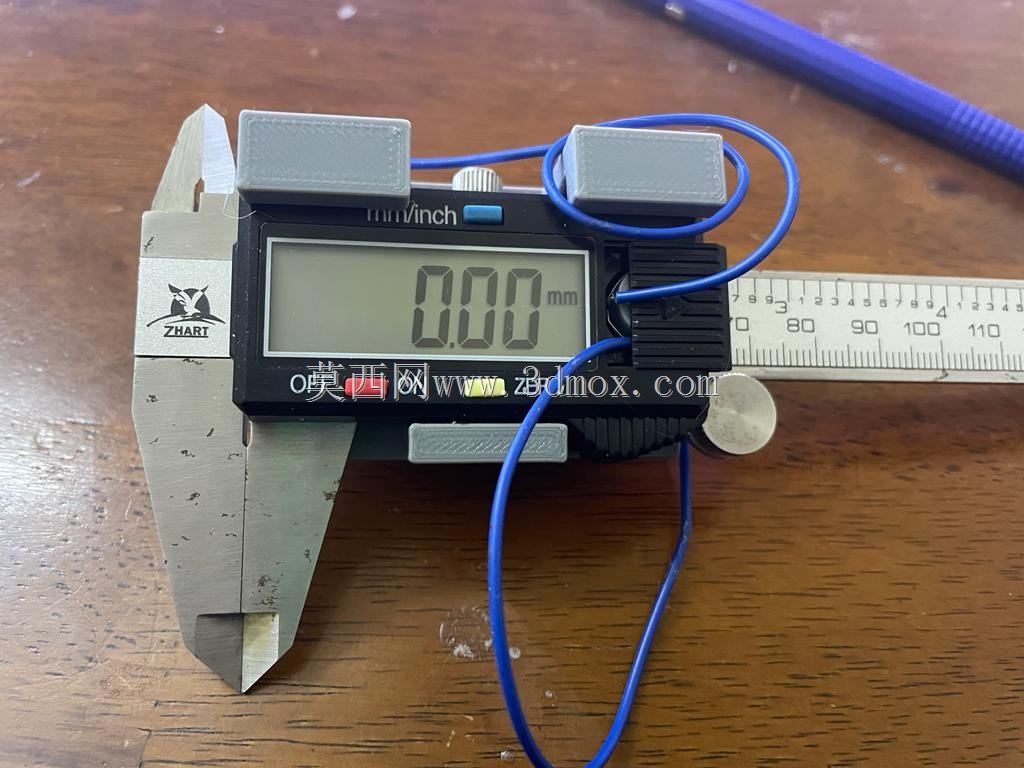

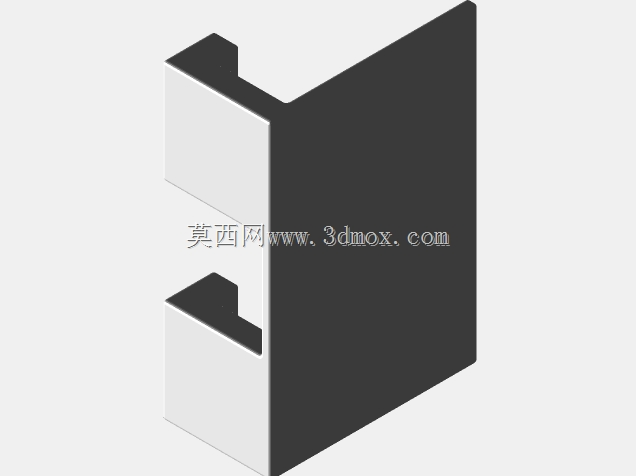

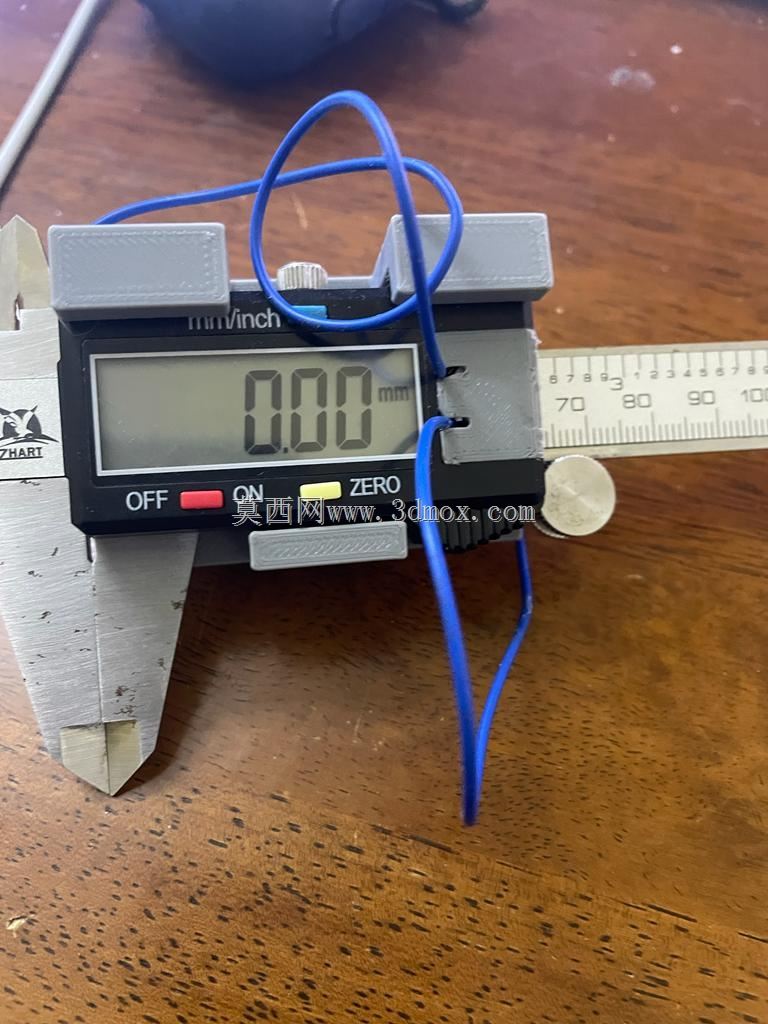

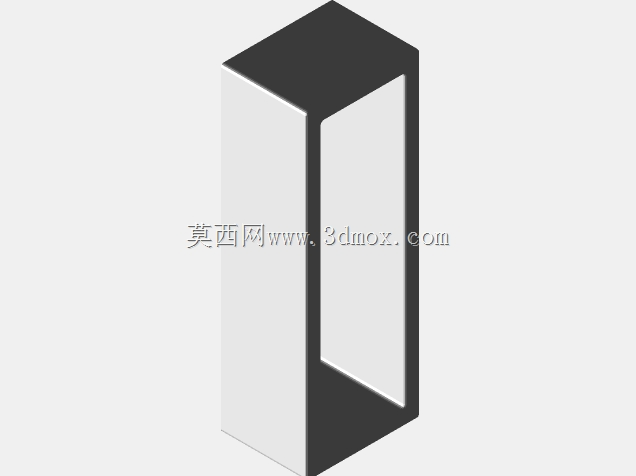

　　卡扣部分的设计完全匹配现有常规数显卡尺的电池仓周边安装轮廓，实际装配的时候，因为原有卡尺电池仓周边的卡扣间隙公差控制较严，直接卡合存在一定的装配干涉，需要先拆下卡尺尾部的固定螺丝，将卡扣结构对位卡入卡尺的电池仓两侧安装位之后，再复位螺丝完成固定，整个安装过程不需要对卡尺本体做破坏性改造，不会破坏卡尺原有测量精度，也不会影响卡尺显示屏、功能按键的正常操作。AA电池外壳采用分体式设计，打印制作的时候不需要额外添加支撑结构，两个半壳单独打印完成之后，直接用粘合剂粘合即可形成完整的电池容纳腔，这种无支撑的设计思路一方面降低了增材制造的材料损耗，另一方面也避免了支撑拆除之后的表面打磨工序，缩短了零件制作的周期。电路连接部分的设计偏向实用化导向，没有采用复杂的稳压电路结构，而是利用铝箔作为导电接触介质，直接连通AA电池正负极与卡尺原有电池仓的供电触点，铝箔质地偏软，能够充分填充触点之间的微小间隙，降低接触电阻，避免出现供电接触不良、卡尺屏幕跳数的问题；导线直接从卡扣结构的预留走线槽引出，走线槽的位置避开了卡尺的滑动测量路径，不会在卡尺推拉测量的时候剐蹭导线，也不会影响测量爪的正常开合动作。从安装边界尺寸来看，卡扣结构安装完成之后，整体突出卡尺本体的厚度控制在5mm以内，不会改变卡尺原有的握持手感，操作者手持卡尺测量的时候，手部不会碰到突出的适配结构；AA电池外壳的尺寸完全匹配单节AA电池的外形轮廓，整体长度控制在52mm，直径15mm，通过柔性导线与卡尺端的卡扣连接，使用的时候可以放置在工作服口袋内，也可以通过简易绑带固定在卡尺尺身侧面，不会干涉卡尺的深度测量杆、内外测量爪的正常工作行程。

　　实际使用过程中，单节AA电池的容量远大于常规卡尺用的CR2032纽扣电池，连续开机使用的续航时长可以达到原有纽扣电池的6-8倍，而且AA电池属于市面最容易采购的通用电池规格，不管是生产车间的耗材柜，还是街边的便利店都能随时买到，完全避免了临时找不到纽扣电池导致测量工作中断的问题。结构设计的时候特意做了公差适配，卡扣的内轮廓尺寸完全匹配市面主流量程0-150mm的电子数显卡尺的尾部外形，安装之后不会出现松动移位的情况，走线位置特意避开了卡尺的归零按键、公英制切换按键，操作者正常操作按键的时候不会误碰导线。

　　电池外壳的内部做了正负极定位凸台，装入AA电池的时候不需要额外区分接线方向，凸台会自动引导电池正负极对准接触铝箔，降低装配出错的概率；外壳的合模面做了0.1mm的定位止口，粘合的时候两个半壳不会出现错位，粘合之后的外壳接缝平整，不会出现刮手的毛边。考虑到车间使用环境可能存在切削液、粉尘的情况，卡扣结构与卡尺电池仓贴合的面做了一圈微小的密封筋，安装之后可以阻挡粉尘、切削液溅入原有电池仓触点位置，避免触点氧化导致的接触不良问题。导线选用的是多股细铜芯软导线，弯折寿命长，日常使用过程中反复弯折也不会出现线芯断裂的情况，导线与卡扣、电池外壳的连接位置做了防拉脱结构，即使不小心拉扯到导线，也不会把导线从连接位扯脱，提升了整个适配结构的耐用性。
