多风扇结构笔记本电脑散热垫结构设计

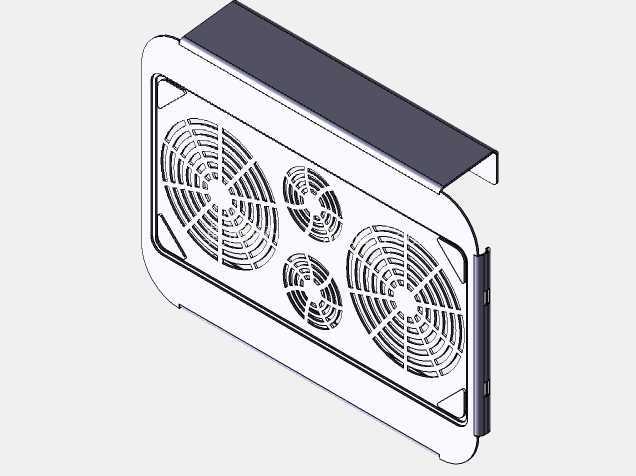

　　日常办公场景里，高性能笔记本在长时间运行三维建模软件、仿真计算程序或者高负载渲染任务时，核心硬件的发热量会快速攀升，单纯依靠机身自带的散热模组，很容易出现核心温度过高导致的降频问题，不仅拖慢工作效率，长期高温运行还会加速内部电子元件的老化，这也是外置风冷散热垫被广泛应用的核心原因。这款散热垫采用多风扇分布式布局，没有采用传统单大风扇或者双风扇的对称排布，而是结合笔记本底部常见的进风位置，设置了四个不同尺寸的轴流风扇，大尺寸风扇负责覆盖CPU、GPU这类核心发热区域的主进风位，小尺寸风扇则对应内存、硬盘、供电模组这类次要发热区域的进风位置，避免出现散热盲区，让机身底部的进风气流能够均匀覆盖所有发热源的进风通道。从结构设计来看，整体采用钣金弯折成型的壳体结构，上表面的网孔区域直接对应风扇出风位置，开孔率经过匹配调整，既能够保证气流顺利穿过网孔进入笔记本底部进风口，又能保证上表面的支撑强度，避免放置笔记本后出现板面凹陷的问题。壳体的边缘做了圆弧过渡处理，没有尖锐的钣金毛边，日常挪动或者使用时不会划伤手部或者笔记本外壳。底部设置了垫高的支撑脚，将散热垫整体抬离桌面一定高度，一方面给风扇预留足够的下部进风空间，避免进风受阻导致风量衰减，另一方面也让散热垫和桌面之间形成空气流通的通道，带走散热垫自身传导的热量。

　　壳体侧面预留了通风缺口，当散热垫放置在柔软的桌面比如床面、沙发面上时，即使底部进风被部分遮挡，侧面的缺口也能补充进风，保证风扇的运行风量不会出现大幅下降。从安装边界和适配尺寸来看，这款散热垫的上表面支撑区域尺寸覆盖主流14英寸到17英寸的笔记本电脑，边缘设置了低位挡边，当笔记本放置在垫面上时，即使有一定的倾斜角度也不会出现滑落的问题。整体厚度控制在较低的范围，不会因为垫体过高导致笔记本放置后打字姿态过于别扭，符合日常办公的人体工学需求。风扇的固定结构采用隐藏式螺丝固定，螺丝孔位设置在壳体内部，从外部看不到突出的螺丝头，保证外观整体性的同时，也避免螺丝刮蹭笔记本底部外壳。

　　布线全部隐藏在壳体内部的走线槽内，不会出现线材裸露被风扇卷入或者被桌面杂物勾挂的问题。在功能设计上，分布式的风扇布局能够根据不同笔记本的进风位置调整气流覆盖，相比单一大风扇的设计，不会因为风扇位置和笔记本进风口错位导致散热效率打折扣。钣金材质的壳体相比常见的塑料壳体，拥有更好的结构强度和导热性，一方面长期使用不会出现塑料老化变脆的问题，另一方面壳体本身也能辅助传导一部分笔记本底部辐射的热量，提升整体散热效果。设计过程中还考虑了使用时的共振问题，风扇和壳体之间设置了缓冲减震垫，避免风扇高速运转时和钣金壳体产生共振，放大运行噪音，影响办公环境的安静度。

　　上表面的支撑脚垫采用软性防滑材质，和笔记本底部接触时不会刮蹭机身涂层，同时增大摩擦力，避免笔记本受到触碰时出现滑动移位。在实际使用场景中，不管是办公室固定工位长时间办公，还是带着笔记本外出在临时桌面工作，这款散热垫都能稳定提供辅助风冷散热，不需要额外的复杂安装，只需要将笔记本放置在垫面上，接通供电就可以运行，适配绝大多数常规使用场景。结构设计上没有多余的复杂功能，所有结构都围绕提升散热效率、保证使用稳定性、提升长期使用耐用性这几个核心需求展开，没有冗余的装饰性结构，整体造型简洁规整，钣金加工的工艺性良好，弯折、开孔、固定的结构都符合常规钣金加工的工艺要求，不需要特殊的加工工序就可以完成生产，装配过程也相对简单，风扇、壳体、支撑脚、挡边几个部件可以快速组装完成，后期维护时如果单个风扇出现故障，也可以快速拆开壳体进行更换，不需要整体报废，降低了全生命周期的使用成本。
