折弯成型钣金安装支架护罩结构

项目分类:通用机械零部件 发布时间:2024-11-24 ID:807168
  • 折弯成型钣金安装支架护罩结构

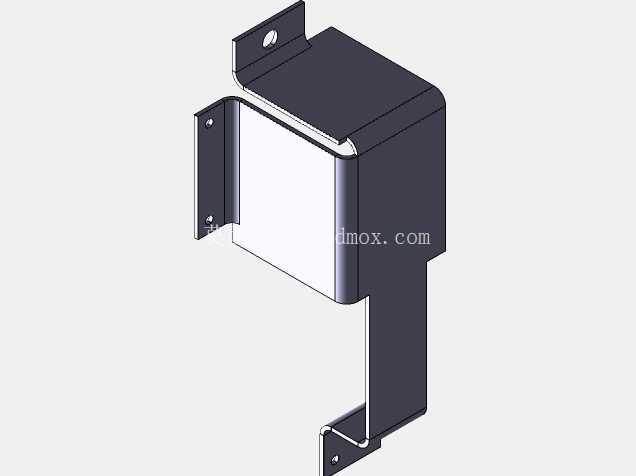

  这个钣金件在建模时最需要先想清楚的不是外形,而是它在整机里承担什么角色。从结构形态看,它同时具有包覆、支撑、固定和走线避让的作用:上部近似盒形,可罩住小型机构、电气元件或阀组附件;侧面伸出带孔耳板,用于通过螺栓固定到机架、墙面或设备立板;下部狭长折边向下延伸,末端再次回折形成钩状或限位边,可对相邻零件进行定位、承托或防止线束、杆件脱出。这类零件常见于仪器仪表安装、阀门附件防护、自动化设备外围护板、电控箱内部支架以及小型工装夹具中,尤其适合数量中等、需要轻量化且后期可能调整孔位的场合。

  设计这类薄板结构时,不能只按实体块去画。钣金的核心在于展开可行性,每一道折弯都要受材料厚度、折弯半径、折弯系数和最小法兰边限制。模型中多处直角过渡实际加工时应保留内圆角,折弯线附近不能随意布置过孔;若孔边离折弯线太近,冲孔后再折弯会产生孔形拉裂、边缘变形或尺寸漂移。侧面安装耳板上的圆孔应结合标准紧固件选取,孔径略大于螺栓直径,并留出扳手空间。耳板与主体之间通过折弯形成连接,相比焊接拼焊件,整体折弯能够减少装配误差,也提高小批量生产时的一致性。

  上部盒体采用多道折弯围合,开口方向和翻边方向需要根据装配对象确定。若内部安装的是传感器、接线端子或小型调节机构,护罩主要起防触碰、防尘和引导作用,板材可选用较薄的冷轧钢板;若外部存在振动、碰撞或人员频繁操作的情况,则应适当增加板厚,或在大平面上增设压筋、翻边、折弯加强结构。模型中大平面面积不小,单纯平板在薄板状态下容易产生板面颤动和视觉上的凹凸感,因此周边连续折边非常关键,它相当于给薄板增加了封闭截面,提高抗弯刚度。

  下部长条折边的作用不能忽视。它从盒体一侧向下延伸,形成类似悬伸支架的形态,末端回折后可承担限位、挂钩或卡接功能。进行结构校核时,应重点关注悬伸根部的折弯截面,而不是只看末端受力。若该边用于承托外部零件,载荷会对根部形成弯矩,必要时可加宽折边、增加折弯层数、设置压死边,或在根部增加三角加强筋;但加强方式会影响展开形状和加工成本,需要在强度、工艺和外观之间平衡。

  安装边界方面,三维布局时应先确定两个基准:一是侧耳板安装面与设备机架的贴合关系,二是上部盒体内部需要包容的最大轮廓。安装孔中心距、孔到折弯边距离、盒体宽度、下部悬伸长度以及末端弯钩开口尺寸,都会影响现场装配。盒体与被保护元件之间应保留装配间隙,尤其在折弯内角、板厚叠加和螺钉头位置,不能按理论零间隙布置。对于需要维护的部件,护罩不能完全封死检修空间;若侧面或正面需要接近调节螺钉、接线端子或指示标识,应在展开件上预先考虑开孔、缺口或可拆卸结构。

  从工艺路线看,该件较适合激光切割或数控冲裁下料,再经折弯机多次成型。建模时应保持统一板厚,折弯方向、正反面色差和压死边位置要明确;展开图中需要标注折弯线、折弯方向、孔位公差和去毛刺要求。若采用不锈钢板,折弯回弹较明显,折弯半径和角度需在试折后修正;若采用普通冷轧钢板后喷涂,则应注意折边内部积液、喷涂遮挡以及接地导通问题。对于外露护罩,边缘应避免尖角,操作人员可接触的开口边最好通过折边、压死边或增加护条处理。

  在整机装配中,这种钣金支架往往不是孤立零件,它需要与螺栓、垫片、被防护元件、机架型材或阀体外部接口协同。侧耳板孔位建议在相连件上预留一定调节量,例如采用圆孔与长圆孔组合,以补偿焊接机架或型材装配带来的位置误差。下部弯钩若用于固定线束,应确认线缆最小弯曲半径,不能让锐边直接压在线缆外皮上;若用于卡装杆件,则要控制钩口间隙,保证振动工况下不松脱,同时又能满足拆装便利性。

  建模过程中,应优先使用钣金特征而不是单纯抽壳,这样才能同步得到折弯状态、展开长度和工艺约束。法兰长度、折弯扣除、K因子、 relief 槽宽度等参数要与车间常用工艺一致。相邻折弯交汇处容易出现材料重叠,必须通过合理的切口或让位槽处理;否则三维模型虽然视觉完整,展开后却无法加工。整体来看,该结构体现的是薄板零件设计的典型思路:用连续折弯提高刚度,用最少紧固件完成固定,用包覆和悬伸结构同时实现防护、定位与安装,在设备空间受限、重量控制严格又需要较快交付的场景下具有很强的实用性。
