双辊破碎机缸组件三维结构设计

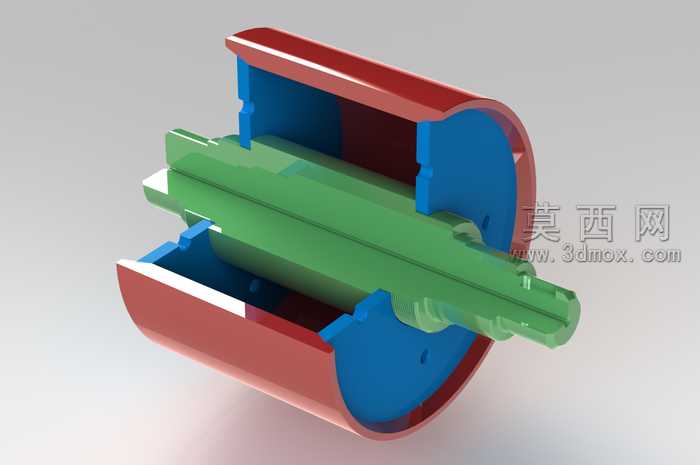

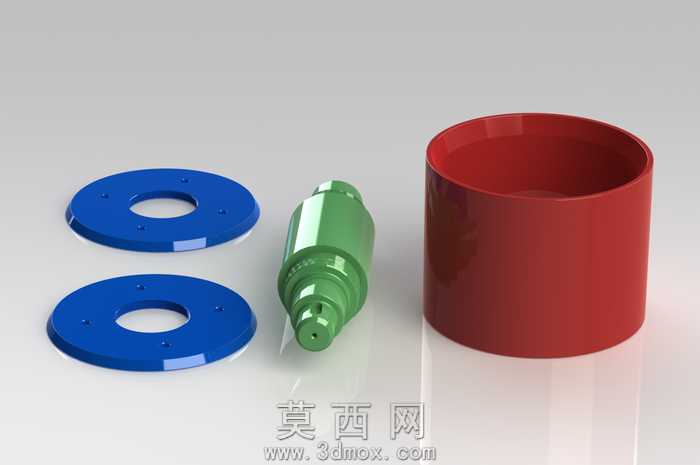

本作品为双辊破碎机配套的缸组件结构设计，整体采用SolidWorks 2011完成全参数化三维建模，最终通过PhotoView 360完成渲染输出，完整还原了组件的装配关系与外观特征。整套组件包含四个核心零件：两个对称布置的蓝色法兰端盖、一根阶梯式绿色辊轴、一个红色圆筒形缸体，各零件之间的配合公差经过严谨校核，完全符合破碎机重载工况下的装配要求。建模过程中，法兰端盖部分重点还原了环形密封槽、周向均布的螺栓安装孔、端面定位止口等细节结构，通过拉伸、切除、阵列等基础特征完成建模，材质赋予耐磨工程塑料质感，蓝色哑光漆面的设置既区分了零件功能，也清晰呈现了端盖的平面加工精度。中间的辊轴采用阶梯轴结构设计，建模时依次完成了轴颈、轴肩、安装定位段、端部连接螺纹的特征搭建，表面赋予金属镀铬的亮面质感，清晰展现了轴类零件的同轴度要求与加工基准，轴身的过渡圆角、退刀槽等工艺细节也完整还原，符合实际机械加工的工艺规范。外侧的缸体为厚壁圆筒结构，建模时重点保证了内壁圆柱度、端面与轴线的垂直度要求，内壁赋予光滑耐磨的红色涂层质感，外壁做哑光金属漆面处理，直观区分了缸体的工作接触面与外部安装面。渲染阶段采用柔和的影棚布光方案，通过多组面光源消除零件表面的硬阴影，地面添加微弱的反射效果增强模型的立体感，各零件的材质粗糙度、反射率参数经过反复调试，既保证了不同零件的材质区分度，也避免了过度反光导致的结构细节丢失。整套设计围绕双辊破碎机的油缸安装需求展开，F系列适配的结构尺寸经过精准匹配，各零件的壁厚、孔径、配合长度均参考破碎机的实际工作载荷设定，既满足了组件的结构强度要求，也兼顾了拆装维护的便利性，可直接用于破碎机的装配干涉校验、工况模拟演示以及生产加工的图纸导出参考。
