双辊破碎机轴承座结构三维设计

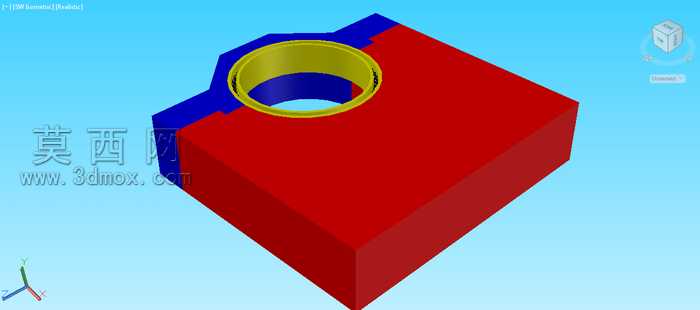

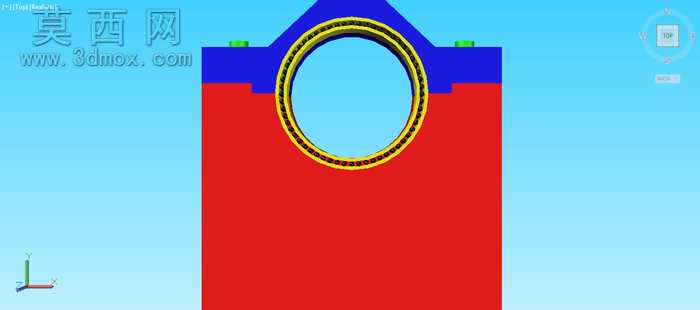

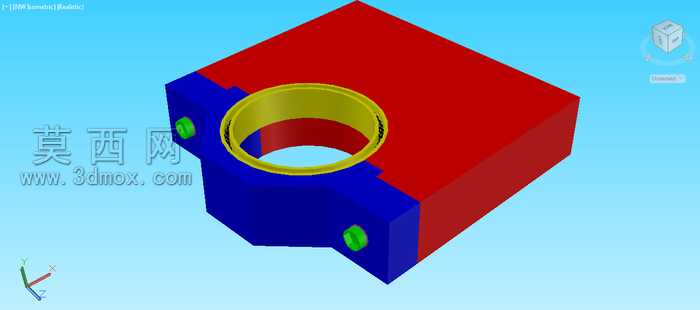

本作品为双辊破碎机的核心承载组件轴承座的三维设计成果，建模阶段严格遵循机械设计规范，以实际设备的装配需求为核心依据，先通过二维草图绘制轴承座的主体轮廓，精准定位轴承安装孔的中心轴线与安装基准面，再通过拉伸、切除等基础特征命令构建出主体块式结构，针对轴承安装位做了同轴度公差预留，确保后续与轴承外圈的配合精度符合重载工况要求。在结构细节设计上，主体采用方正的块式基座结构，能够为轴承提供稳定的支撑基础，有效分散辊轴运转过程中产生的径向载荷与冲击载荷，前端的轴承安装孔做了加厚处理，提升孔位的结构强度，两侧设置的紧固孔位用于安装锁紧部件，可对轴承外圈进行轴向限位，避免设备运转过程中轴承出现窜动问题，基座与设备机架连接的贴合面做了平面度处理，保证安装后的整体稳定性。材质渲染阶段，主体基座部分采用饱和度较高的红色哑光金属材质，模拟实际生产中常用的铸钢基体材质，突出基座厚重坚固的承载属性；轴承安装孔周边的支撑结构采用蓝色哑光金属材质，与主体基座形成清晰的视觉区分，便于观察装配结构的层次关系；内部的轴承衬套部分采用亮黄色金属材质，模拟铜合金衬套的耐磨属性，同时让安装位的结构更加醒目；两侧的紧固部件采用绿色高亮材质，清晰标识出紧固件的安装位置，方便后续装配与维护时快速定位。整体设计思路围绕双辊破碎机重载、连续运转的工况需求展开，在保证结构强度满足载荷要求的前提下，尽可能优化结构的工艺性，主体结构多采用平面与规则圆弧过渡，既降低了铸造加工的难度，也减少了应力集中的风险，各安装孔位的位置精度严格匹配双辊破碎机的辊轴间距要求，确保装配后两辊的平行度符合破碎作业的参数要求，整个模型的结构完整，特征清晰，可直接用于后续的工程图导出、装配模拟以及结构力学仿真分析，为双辊破碎机的整体设计优化提供可靠的组件参考。
