双辊破碎机支撑构件三维结构设计

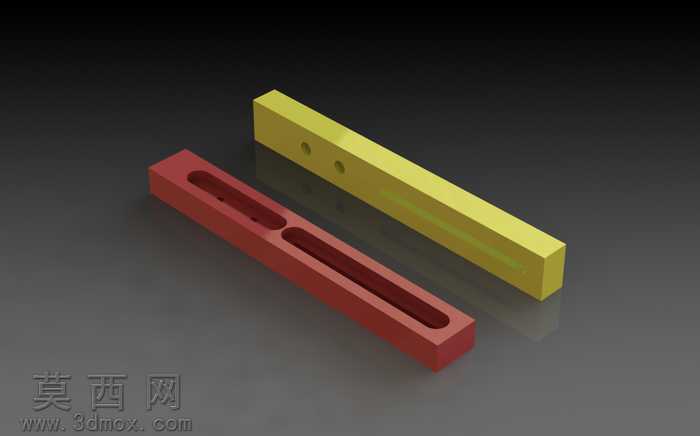

本作品为双辊破碎机的支撑类核心构件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工工艺的尺寸规范，对构件的每一处结构细节都做了精准还原。建模初始阶段先梳理支撑件的功能定位：该构件作为双辊破碎机的承载定位部件，需要承担辊系运转过程中的径向载荷与轴向窜动限位作用，因此在结构设计上采用长条形刚性基体构型，分别设计了两种不同功能的支撑条结构。其中黄色支撑条为定位基准件，基体上开设两个同轴定位圆孔，用于配合定位销实现与破碎机机架的精准装配，孔位的同轴度、孔壁的表面粗糙度都在建模时通过参数约束做了公差预留，确保后续装配时的定位精度。红色支撑条为承载调节件，基体上开设两条平行的长条形通槽，槽体的走向与双辊的轴线调整方向保持一致，槽宽尺寸与锁紧螺栓的外径做了间隙配合设计，既可以满足辊隙调整时的滑动导向需求，也能在锁紧后提供足够的夹持摩擦力，避免设备运转过程中出现辊系移位的问题。材质渲染阶段，针对两种构件的不同使用场景做了材质区分：黄色支撑条采用调质处理的45号钢材质，渲染时赋予哑光金属漆质感，表面添加细微的喷砂纹理，还原热处理后的金属表面状态；红色支撑条采用耐磨合金铸钢材质，渲染时赋予偏厚重的金属红质感，槽体内壁添加轻微的磨损纹理，模拟实际工况下长期与锁紧件摩擦的使用痕迹。场景搭建采用深灰色渐变反光地面，搭配柔和的三点布光方案，主光源从侧上方45度角照射，突出构件的棱边结构与槽孔细节，辅光源从另一侧补光消除暗部死黑，顶光勾勒构件的顶部轮廓，最终渲染效果清晰展现了两个支撑件的装配对应关系与结构特征。建模过程中对所有的倒角、圆角细节都做了处理，棱边处添加0.5mm的工艺倒角，避免应力集中问题，所有的尺寸参数都可以直接导出用于工程图绘制，具备实际生产指导价值。
