螺旋式手动起重顶升支撑装置

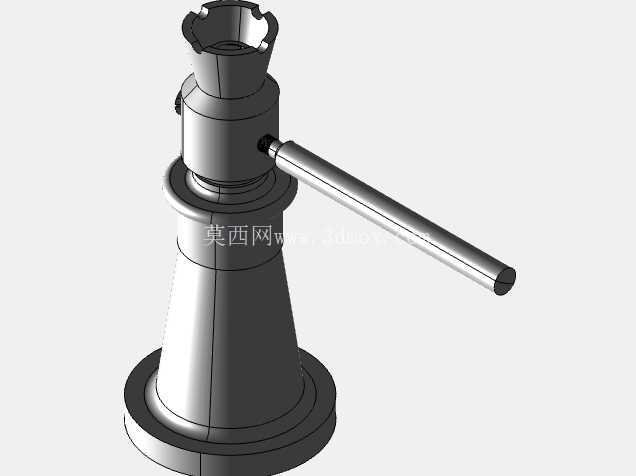

　　现场检修工位里，这类螺旋顶升装置常被布置在设备底座旁、重型构件装配临时支撑点以及工件对位调整环节，不靠外接动力源，单人扳动长操作杆即可完成小行程高度抬升，在无气源、无电源的野外抢修、车间边角工位、装配线离线调试场景中适配性很强。从结构拆解来看，底部带加宽法兰的锥形基座承担全部承重，基座底面加工为平整贴合面，落地后可分散竖向载荷，避免局部压强过大压伤车间地坪或者工装平台面，基座锥段向上收窄后衔接内螺纹导向套，内部嵌套传动丝杆，丝杆顶端设置带卡槽的承重顶头，顶头端面可嵌入防滑垫块，接触被顶升工件底面时不会出现滑移偏移。

　　操作杆横向穿过丝杆上部的传动铰座，杆身做加长设计，利用杠杆原理放大输入扭矩，操作人员在侧向站位即可施力，不需要蹲伏在顶升点正下方，作业安全边界更合理。整套机构的传动逻辑为转动横向手柄带动丝杆旋转，通过螺纹副的旋合运动把旋转扭矩转化为直线顶升力，螺纹副选用大螺距梯形牙型，承载接触面大，长期承重状态下螺纹牙不易发生塑性变形，同时梯形螺纹具备自锁特性，抬升到指定高度后即便撤去手柄外力，丝杆也不会在载荷重压下反向回转下滑，无需额外加装锁销即可保持支撑高度，临时承重工况下可靠性突出。

　　建模过程中优先还原了各部件的装配配合关系：基座锥段的壁厚做渐变处理，底部受力大的区域壁厚加厚，向上衔接导向套的位置壁厚适度收窄，既控制整体自重，又保证竖向承压刚度；导向套与基座的衔接位置做圆角过渡，避免应力集中在焊缝或者装配接缝处；长操作杆与铰座的配合孔保留合理间隙，模拟实际装配中杆件可灵活插拔、转动的状态，顶端承重头的卡槽结构完整还原，可适配不同规格的防滑顶帽，应对不同底面材质的被顶升工件。

　　安装边界方面，底部法兰的外接轮廓决定了工位预留空间，布置点位需要保证法兰周边留出至少操作杆回转半径的空旷区域，避免扳动手柄时磕碰周边设备、管线；整体竖向高度在最低位时可塞入设备底座下方的预留顶升间隙，最高顶升行程覆盖常规重型部件的对位调整高差，不需要额外叠加垫块即可完成多数检修抬升需求。和液压类顶升工具相比，纯螺旋结构不存在密封件老化、油液泄漏的问题，长期闲置后再次使用也不会出现油压不足、顶升无力的故障，在维保频率低、备用应急的工位场景中优势明显。结构中所有外露棱边均做倒角处理，操作杆末端做圆滑收头，避免作业人员搬运、操作过程中被锐边划伤，锥形基座的外表面无突出卡扣、管线，整体落地后稳定性强，承受偏载时也不容易发生倾翻。
