手动螺旋起重千斤顶结构设计

　　这套手动螺旋起重支撑结构在车间设备检修、重型工装就位、流水线部件拆装以及小型构件装配对位场景中使用频率很高，它不需要外接液压站、气源或者电源，依靠纯机械螺旋副传递作用力，在野外抢修、无动力作业面、临时承重支撑点位都能稳定工作。和液压顶升装置相比，螺旋结构不存在密封圈老化、油液泄漏、长期保压压降的问题，当工件被顶升到指定高度后，螺纹副本身具备自锁特性，即便操作人员松开操作杆，承重位置也不会自行回落，这一特性在设备底部垫铁调整、钢结构临时支撑、重型部件划线找正工序里尤为关键，能够避免支撑失稳带来的安全风险。

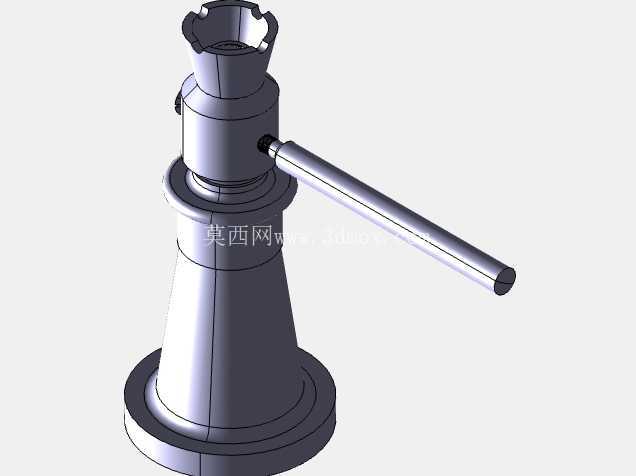

　　从结构组成来看，下部为锥形扩径承重底座，底座底部设置大直径法兰支撑面，作业时接触面积随底座外径扩大而增加，单位面积压强大幅降低，在车间水泥地面、装配平台或者临时垫木上放置时，不容易出现局部压陷、侧翻倾斜的问题。锥形筒体向上收窄过渡到螺母安装座，内部装配承重传动螺母，螺母和顶升螺杆组成梯形螺纹传动副，梯形螺纹牙型厚度大，对中性能好，承重时牙根应力分布均匀，能够承受较大的轴向顶升载荷，同时螺纹侧面的摩擦角满足自锁条件，轴向载荷作用下螺杆不会反向自转下滑。螺杆顶端设置带卡槽的承重顶头，顶头端面可以根据被支撑工件的接触面形状更换适配顶帽，平面顶帽用于支撑设备底座平面，带V型槽的顶帽可以托住圆管状轴类零件，防止顶升过程中工件横向滑移。侧面伸出的长操作杆穿过螺杆下部的转动铰孔，操作人员扳动长杆绕螺杆轴线转动，通过杠杆放大输入扭矩，转动螺杆时即可将旋转运动转化为螺杆的轴向直线升降动作，长杆的力臂长度经过匹配，单人施加常规手部作用力就能获得足够的顶升推力，不需要额外加接过长套管，避免过载损坏螺纹副。

　　建模过程中首先确定顶升额定载荷作为核心输入参数，依据梯形螺纹的国家标准计算螺杆的小径、中径尺寸，校核螺杆的压杆稳定性，当螺杆伸出至最大行程位置时，长细比控制在许用范围内，避免承重时螺杆发生弯曲失稳。随后匹配传动螺母的旋合圈数，保证螺纹接触面的压应力小于青铜或者铸锡青铜螺母材料的许用比压，防止螺纹过快磨损、咬合卡死。外部筒体和底座采用铸铁或者焊接钢结构件，壁厚按照轴向承压、侧向倾覆力矩复合工况校核，底座法兰直径设定为螺杆最大伸出高度的0.6~0.8倍，即便工件存在小幅偏载，整体支撑重心依然落在底座支撑边界以内。操作杆的铰接孔位置预留足够的回转空间，杆体转动全过程不会和筒体、底座外轮廓发生干涉，杆端做滚花或者套防滑胶套处理，施力时不易脱手。

　　实际安装使用时，需要提前清理底座下方的杂物，保证支撑面平整坚实，如果地面硬度不足，要在底座下方垫厚钢板扩大承载面积，避免顶升过程中底座下沉。顶升前要确认顶头和工件接触面完全贴合，偏载角度不能超过设计允许范围，多台千斤顶同步顶升同一工件时，要保证各点位升降节奏协调，每升高一段距离就及时塞入临时承重垫铁作为二次防护，不能完全依赖螺纹自锁承担长期载荷。三维结构建模完整还原了所有配合部位：螺杆和螺母的旋合间隙、筒体和螺母座的定位止口、顶头和螺杆顶端的连接销轴、操作杆和铰接孔的配合公差都做了清晰表达，结构工程师可以直接在此基础上调整螺杆行程、底座直径、顶头形式，衍生出不同载荷等级、不同顶升高度的系列化产品，也可以将该支撑结构集成到专用工装夹具、装配变位台、设备调整垫铁组件当中，作为模块化承重顶升单元使用。整套结构没有复杂的精密零件，加工工艺性好，筒体可以铸造成型后加工内孔，螺杆采用车床车削梯形螺纹后调质处理，螺母采用耐磨铜合金加工，后期维护时仅需定期在螺纹副表面涂抹润滑脂，清理螺纹缝隙里的铁屑灰尘，就能长期保持升降动作顺畅，在中小吨位起重支撑场景下具备很高的可靠性与经济性。
