移动式液压卧式起重顶升设备结构

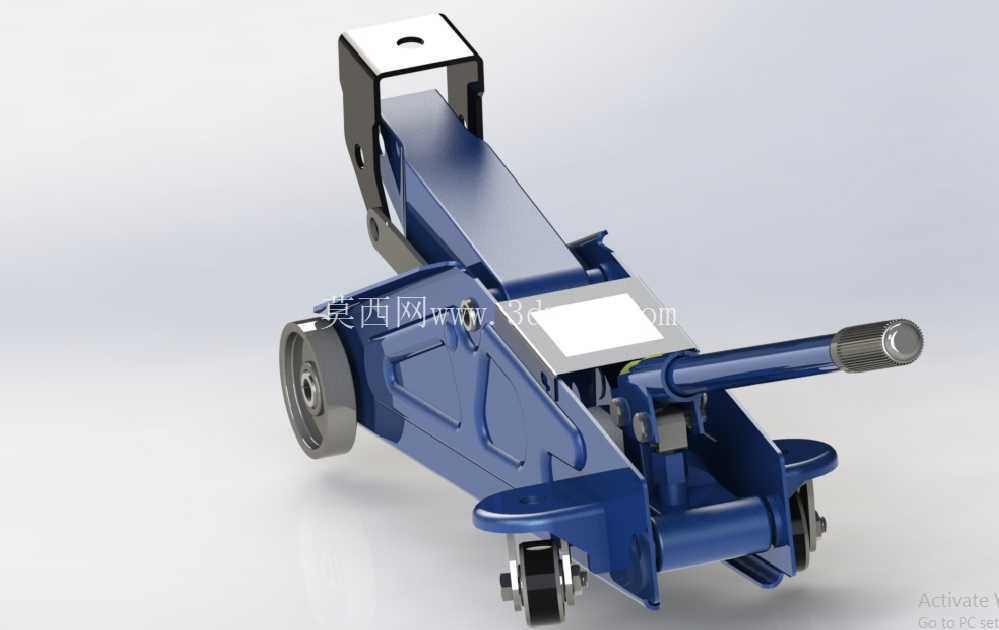

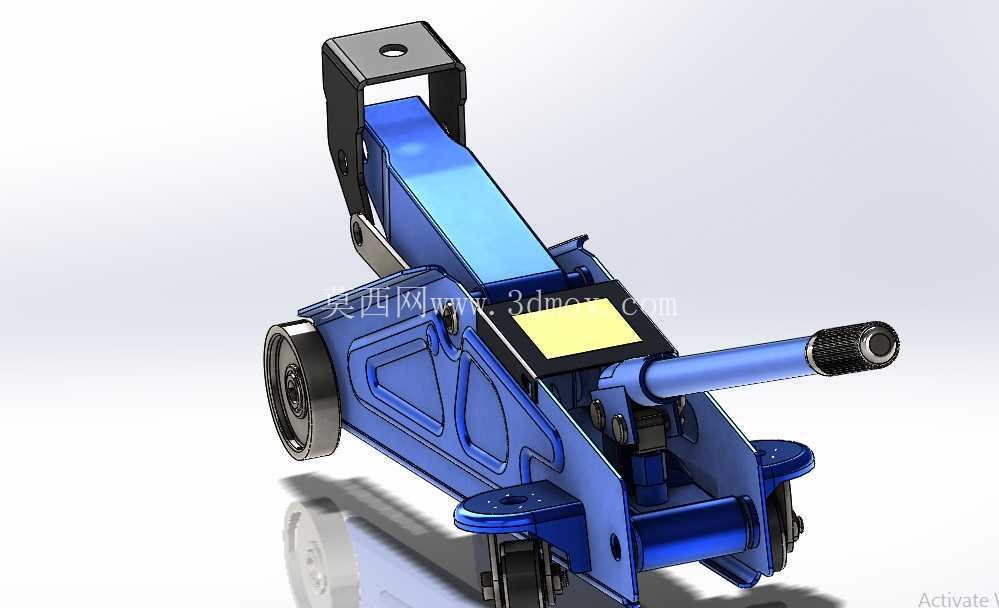

　　该套三维结构围绕汽修工位中频繁使用的低位起重顶升作业展开，主体采用卧式拖曳布局，区别于直立式螺杆或瓶式液压顶，设备重心贴近地面，推入车辆底盘下方后可在较小竖向净空内完成托举，适合乘用车维保、轮胎拆装、底盘检查、制动系统检修以及小型设备装配线旁的临时抬升。整机前端设置承载托座，后端布置长操作杆与液压动力单元，下部通过前后滚轮形成移动支撑，作业人员可在车辆侧面完成推移、定位、压杆和回落控制，避免直接钻入底盘下方操作。

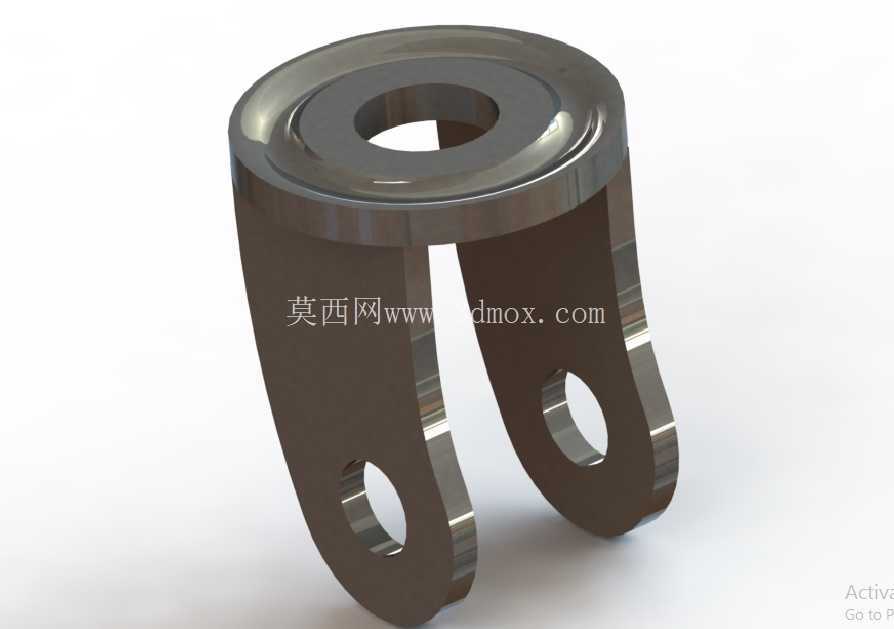

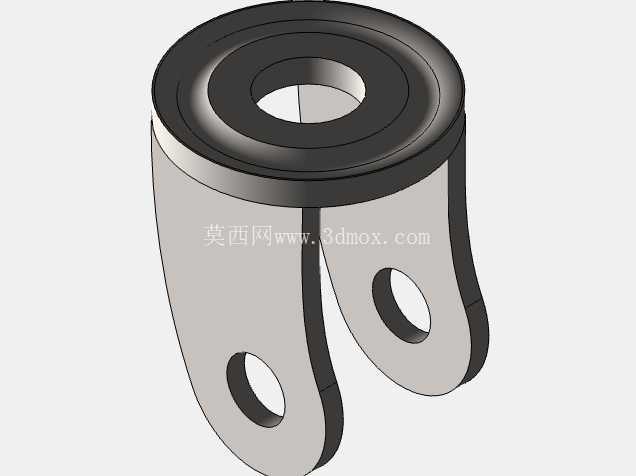

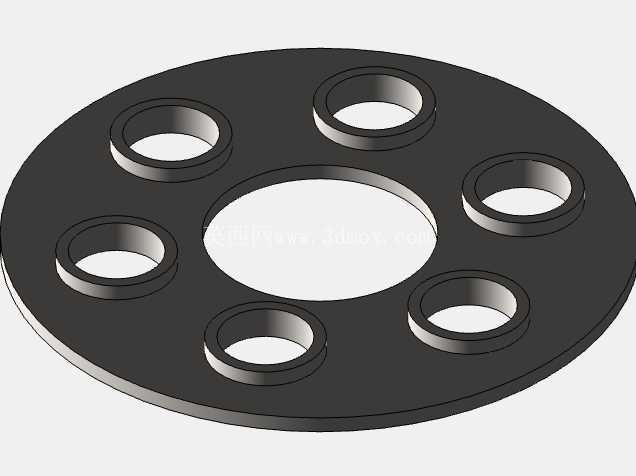

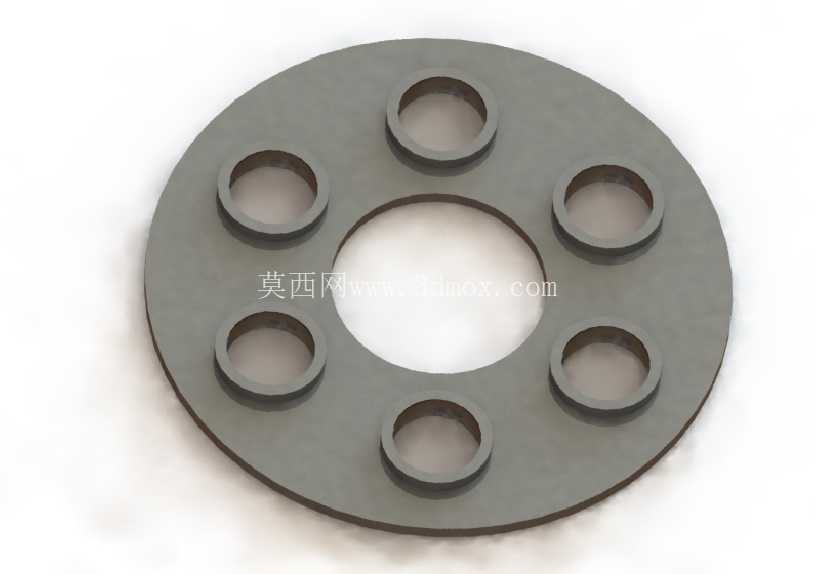

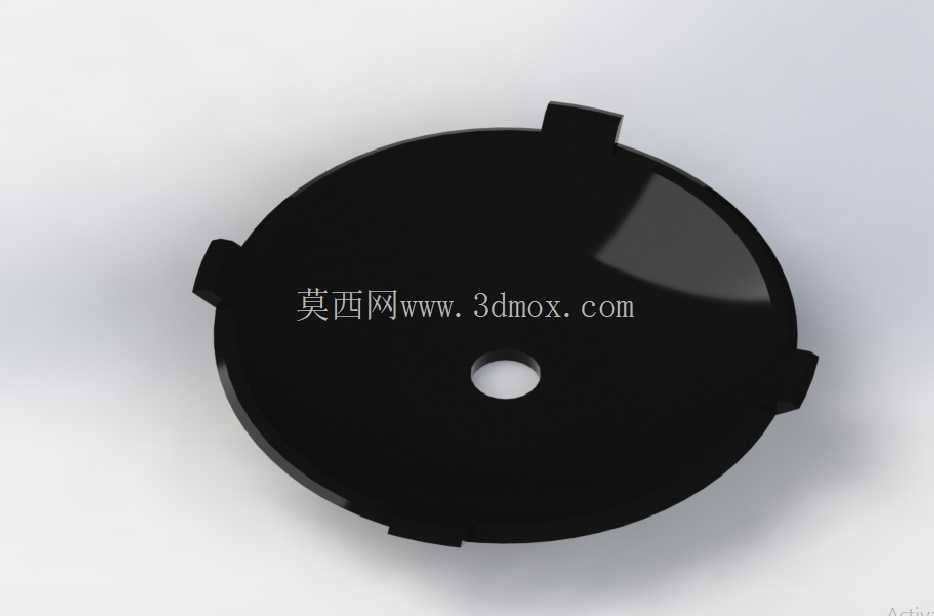

　　从实际用途看，这类设备的核心不是单纯提供最大顶升力，而是在有限空间内把液压推力、杠杆增力、机架抗弯和滚轮转运组合成可反复使用的工位器具。前端托座需要对准车辆指定加强梁或顶升点，接触区域采用凸起托面，防止托举过程中侧向滑移；举升臂在低位时尽量平置，随着油缸伸长绕铰接点转动，托座高度逐步增加。结构设计中要关注托座最低高度与车辆底盘离地间隙的匹配，若最低高度偏大，低底盘车辆无法进入；若行程不足，则轮胎离地和底盘检修空间不够。

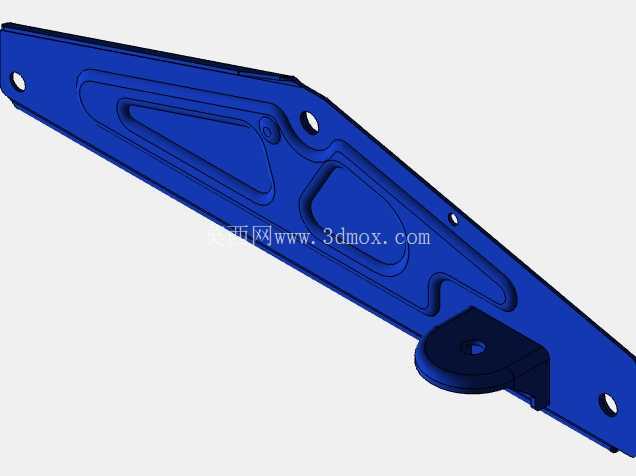

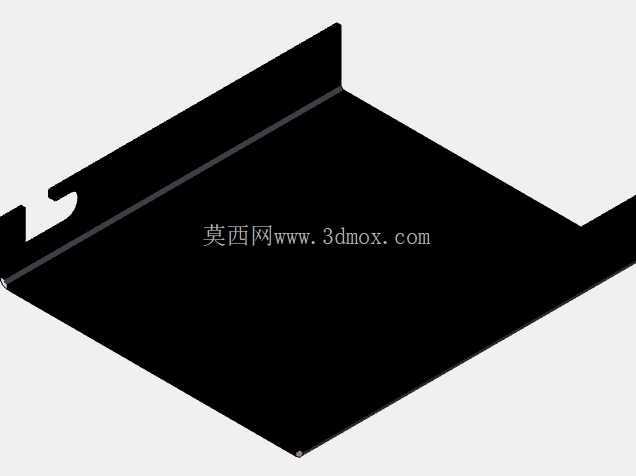

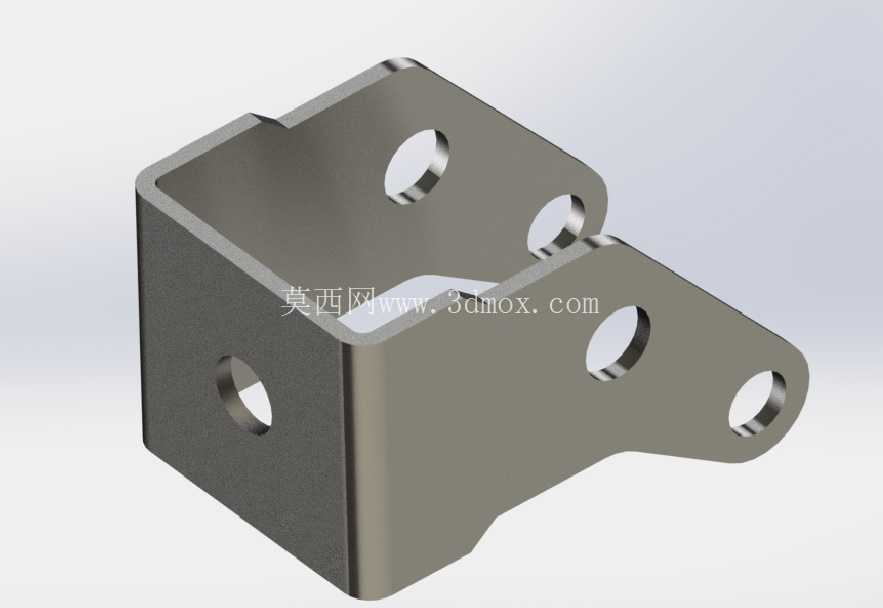

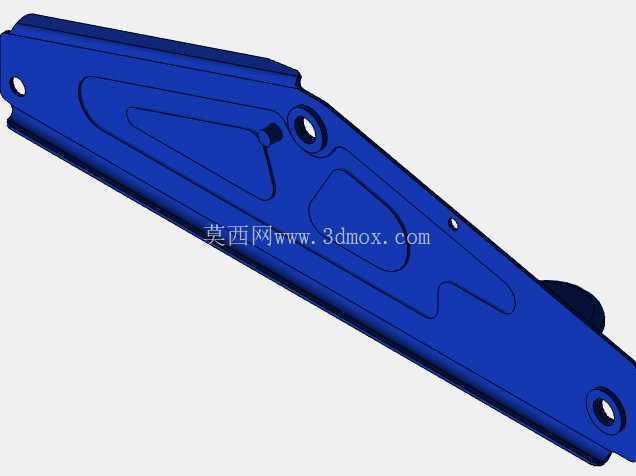

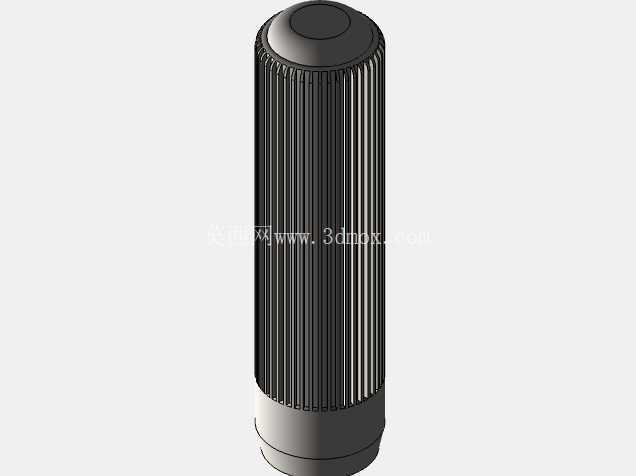

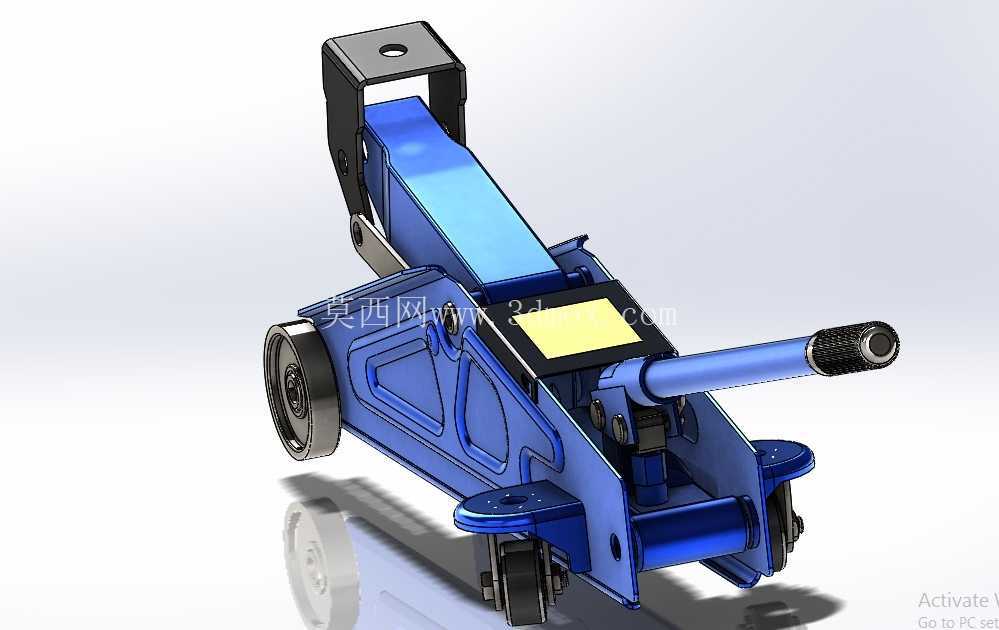

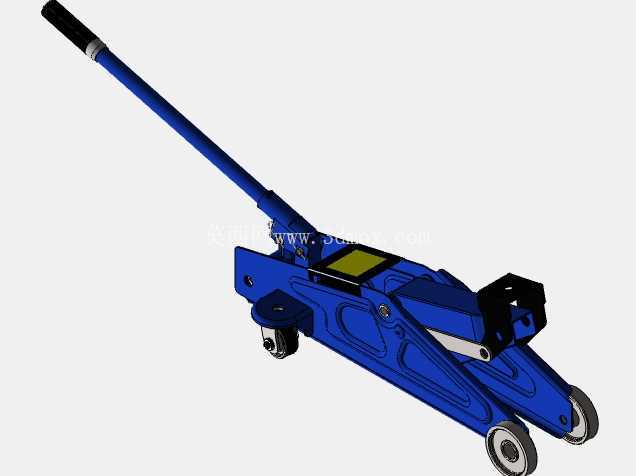

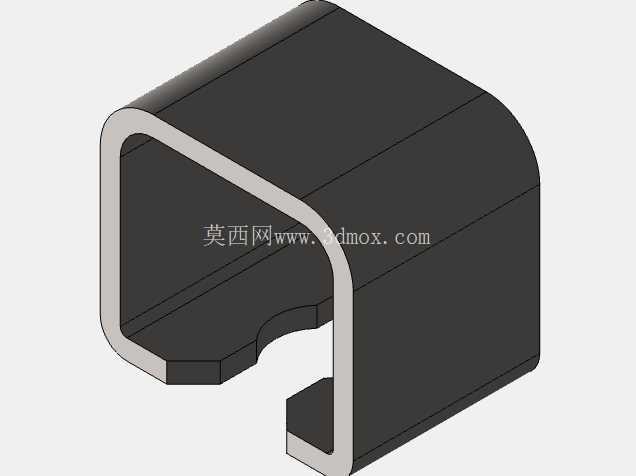

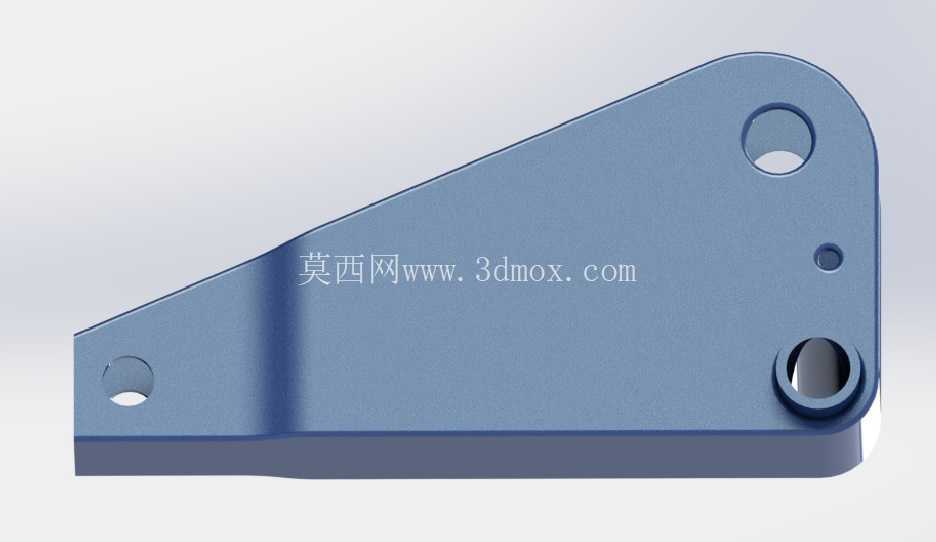

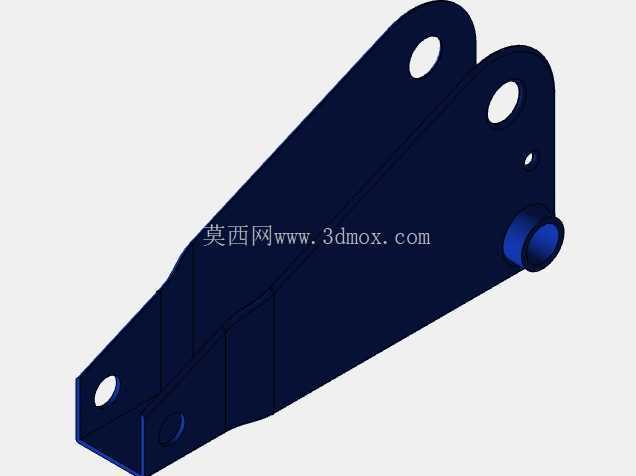

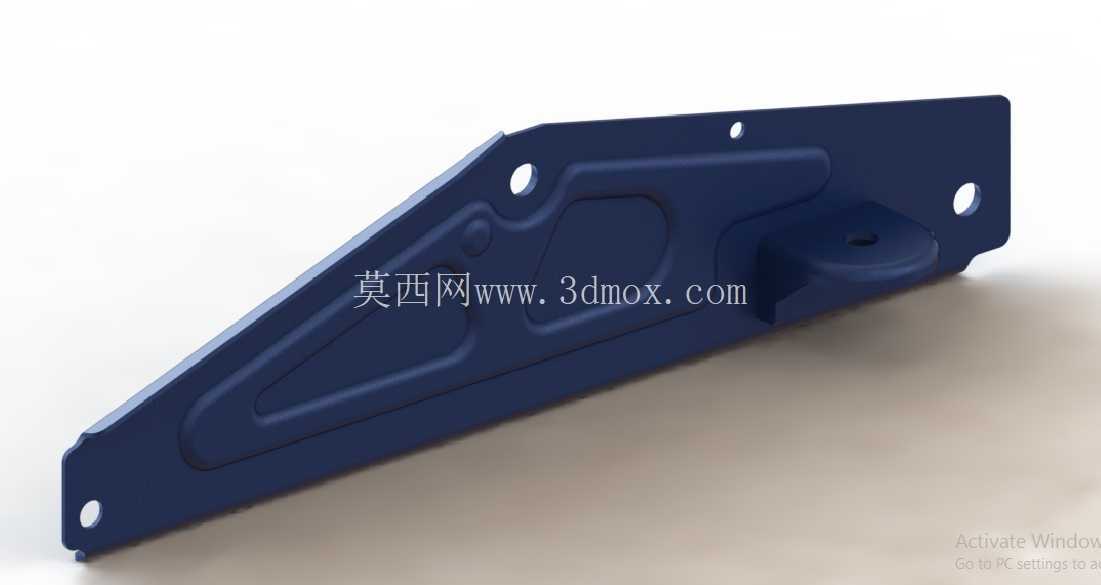

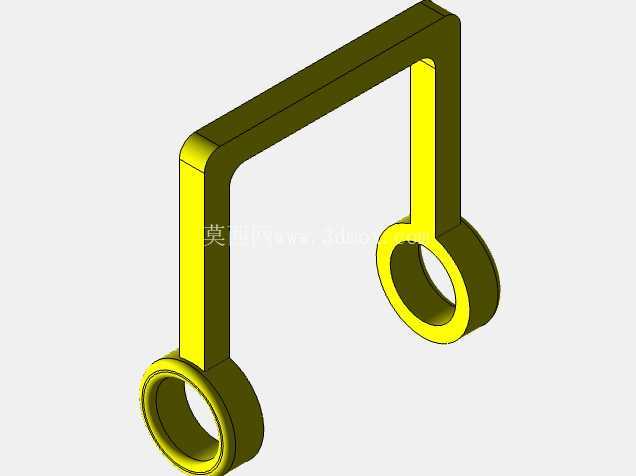

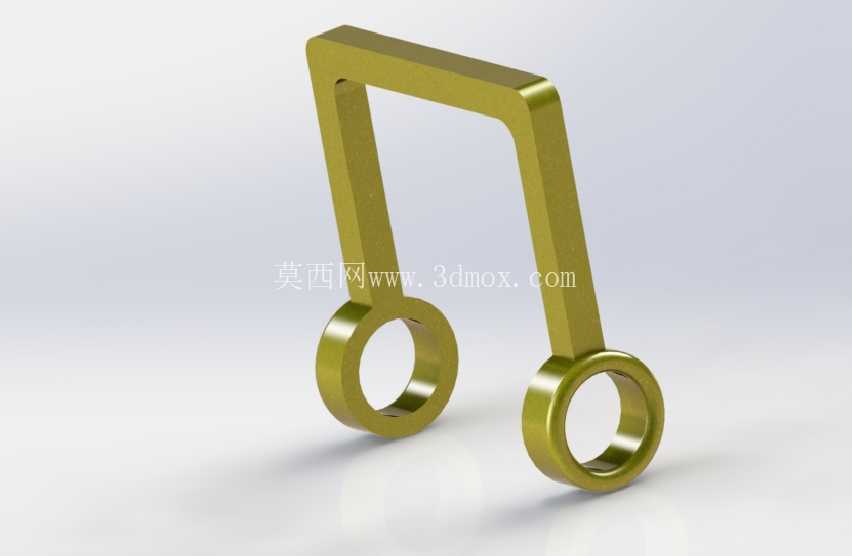

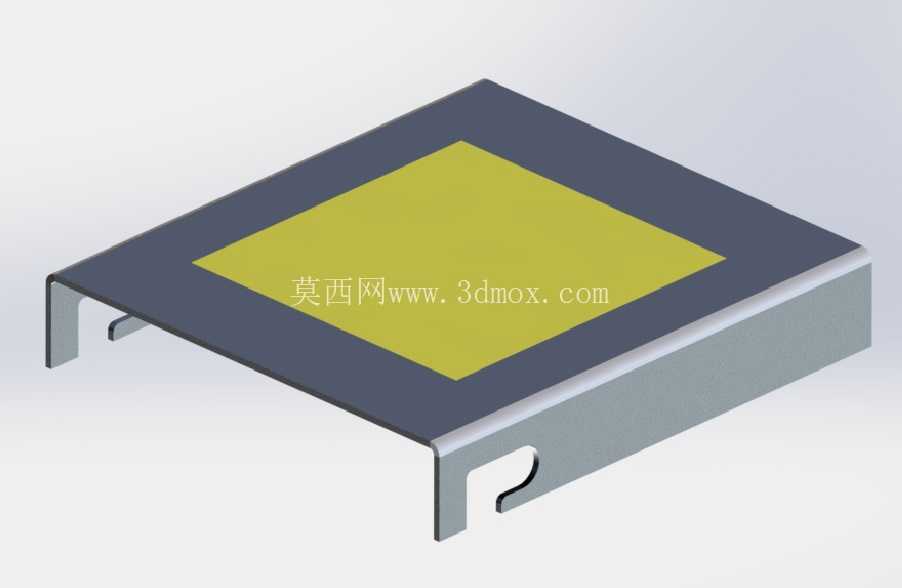

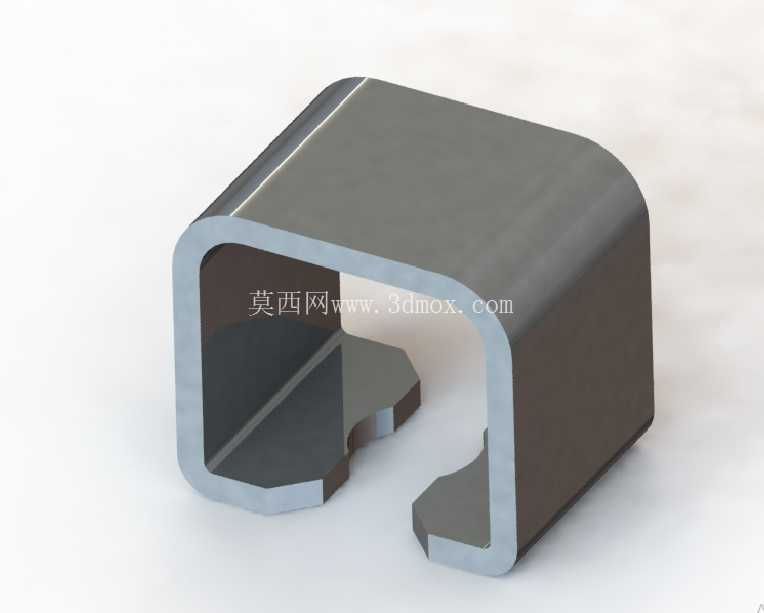

　　外形边界上，模型呈现出长条形主机身、前伸托臂、后上方提手以及侧向操作手柄的组合关系。整机宽度主要由两侧墙板、滚轮和液压筒安装空间决定，长度则受臂架铰接位置、油缸布置和后轮转向支撑影响。推入车底时，前端轮廓应保持低矮，托座上方为主要工作区；后端操作杆在非工作状态可调整角度，减少存放占用。机架侧板采用钣金折弯与加强压型结构，既形成封闭受力箱体，又为油缸、轮轴、臂架销轴提供安装基准。侧板上的开孔、翻边和局部加强筋不是装饰特征，而是兼顾减重、焊接或装配定位以及抗弯抗扭的结构表达。

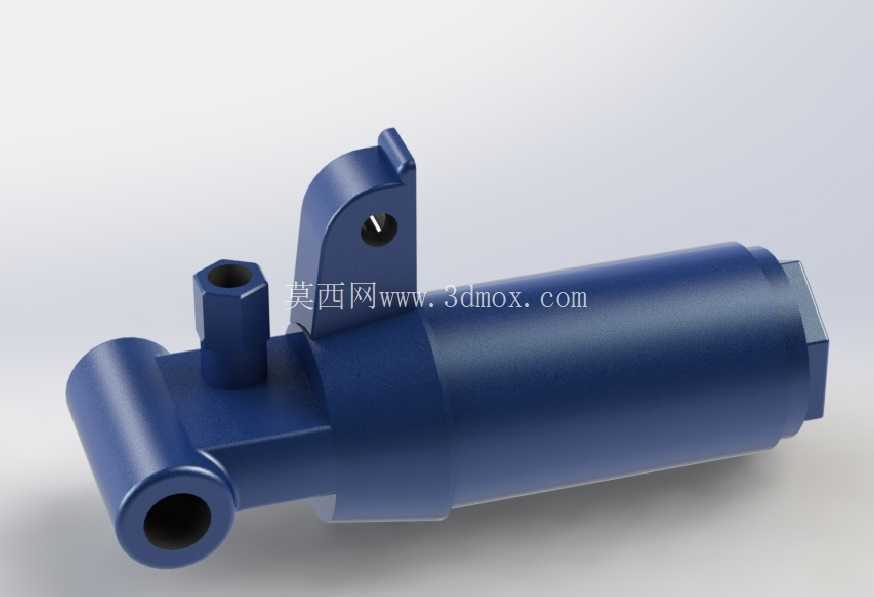

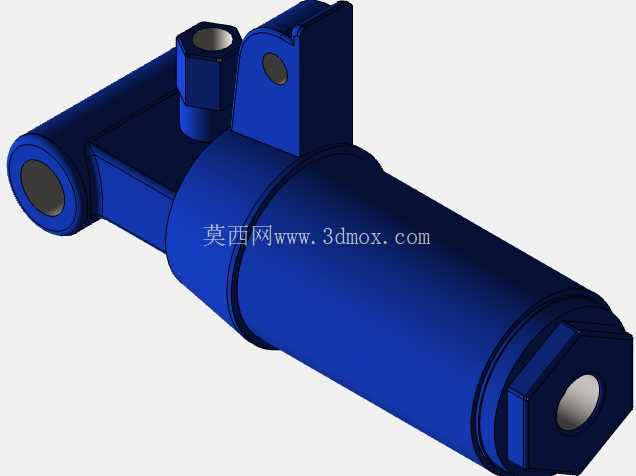

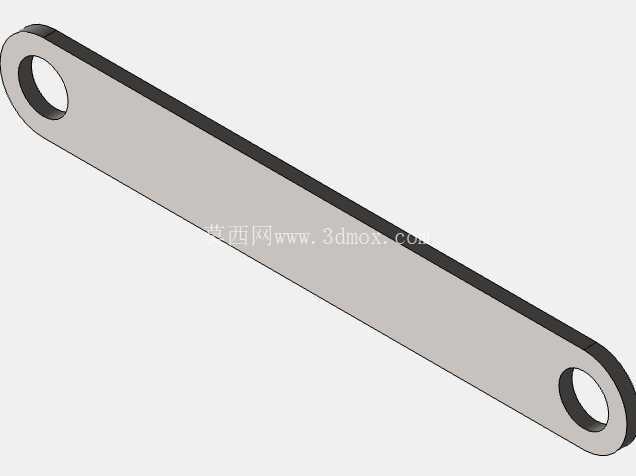

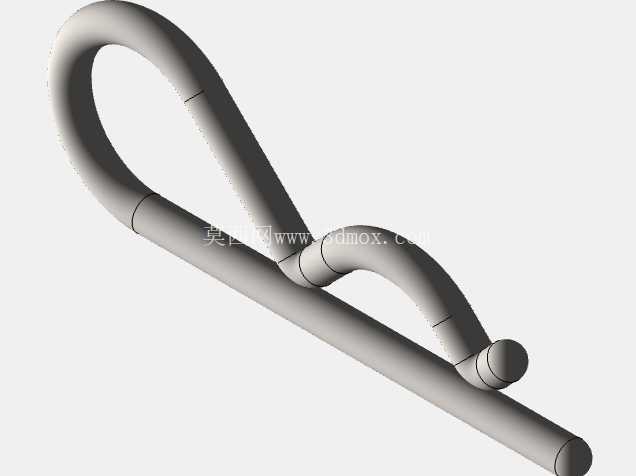

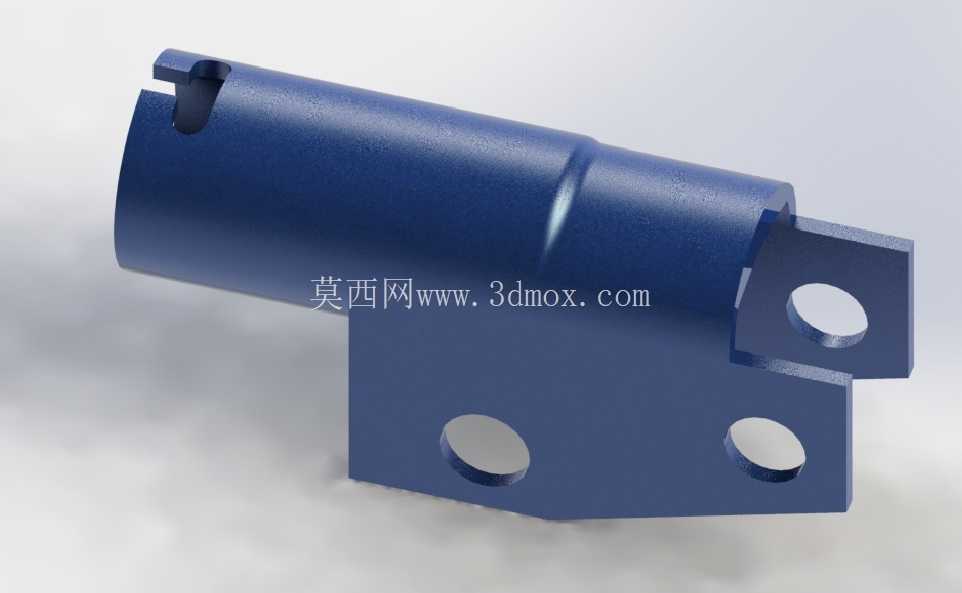

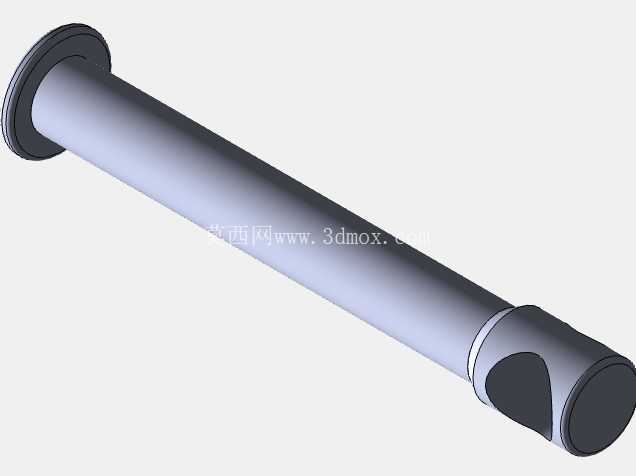

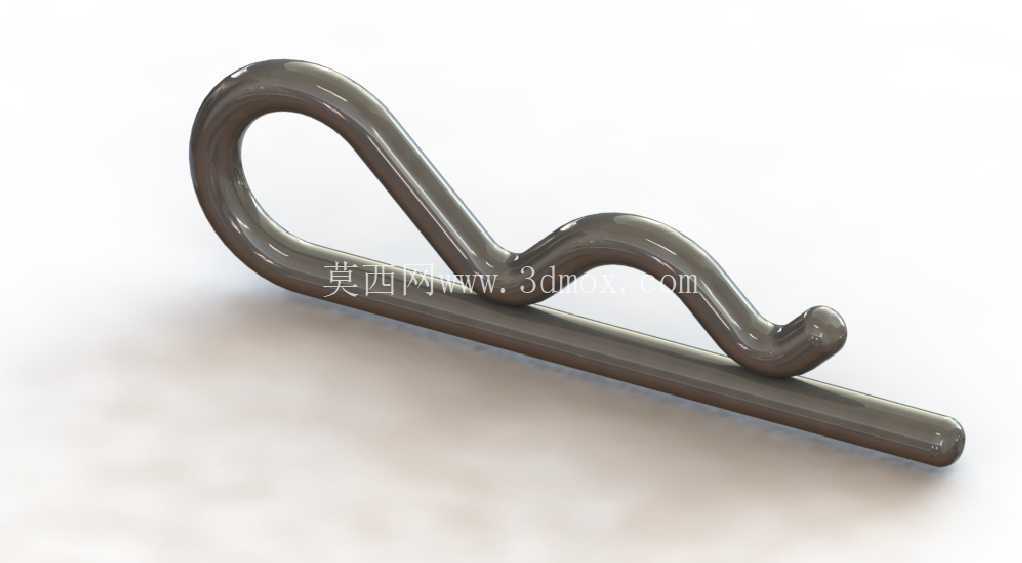

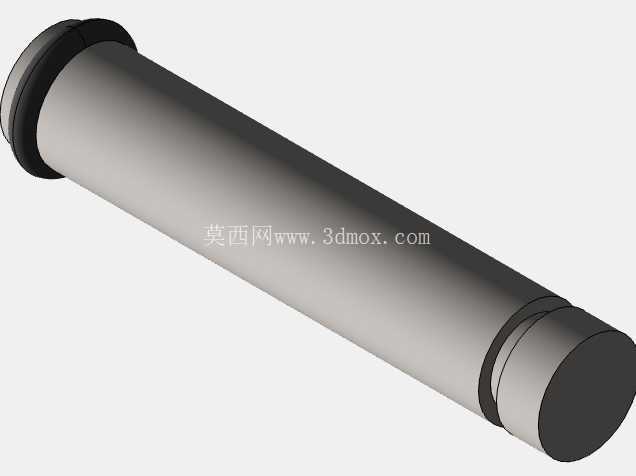

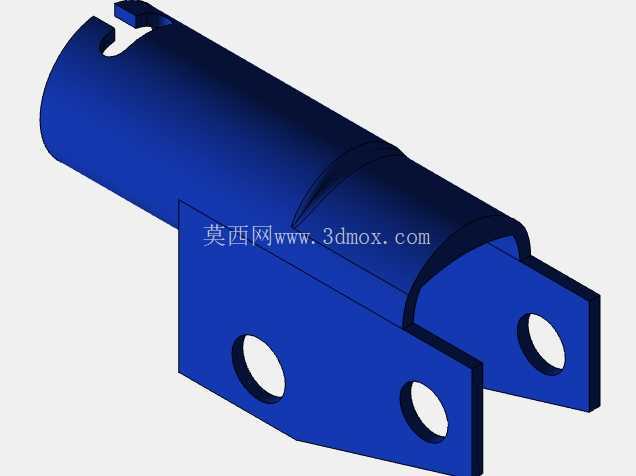

　　液压系统部分以柱塞油缸为中心，油缸两端分别通过销轴与机架和举升臂连接，压杆往复运动时驱动内部泵油结构，使活塞杆伸出并推动臂架抬升。油缸配合面、端盖、密封安装位、铰接孔同轴度都需要在建模时保留清楚，因为这些位置直接影响泄漏控制、承载稳定性和维修拆装。臂架与机架之间采用插入螺栓、销、螺母、垫圈等紧固件连接，销轴承受主要剪切力，螺栓则负责限位、压板和附属件固定。设计时不能只把紧固件按外观摆放，应保证铰接孔轴线与侧板间距一致，垫圈和螺母有足够扳手空间，销端限位结构在臂架摆动过程中不会与滚轮或油缸干涉。

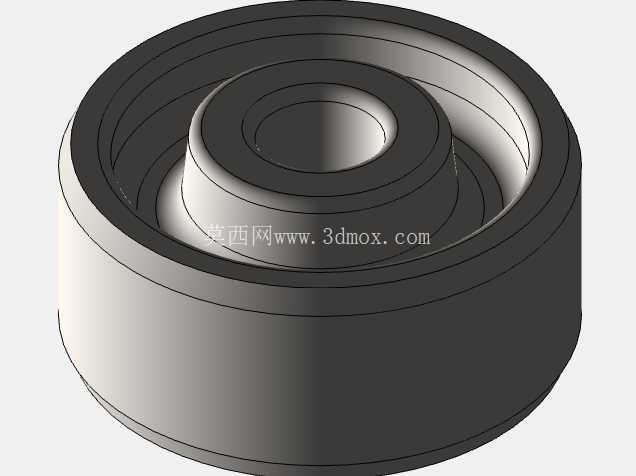

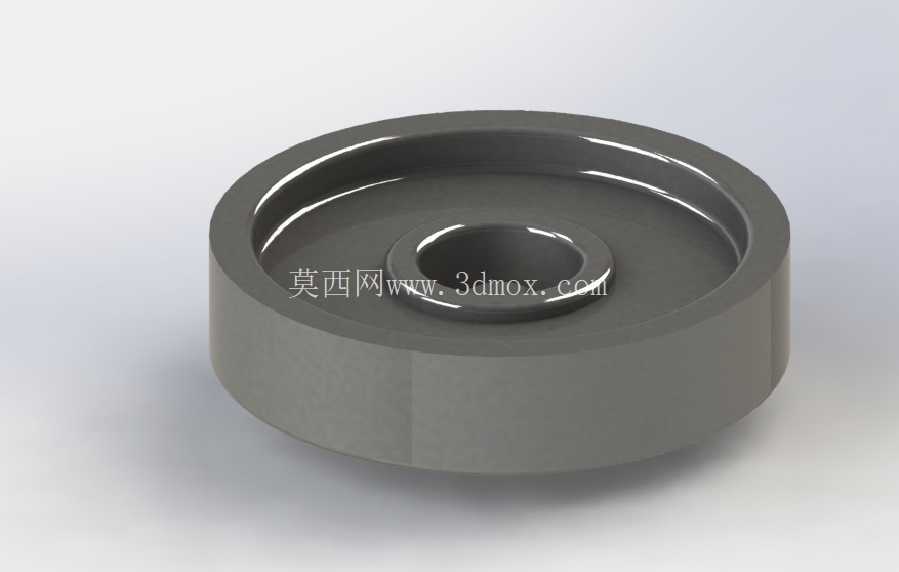

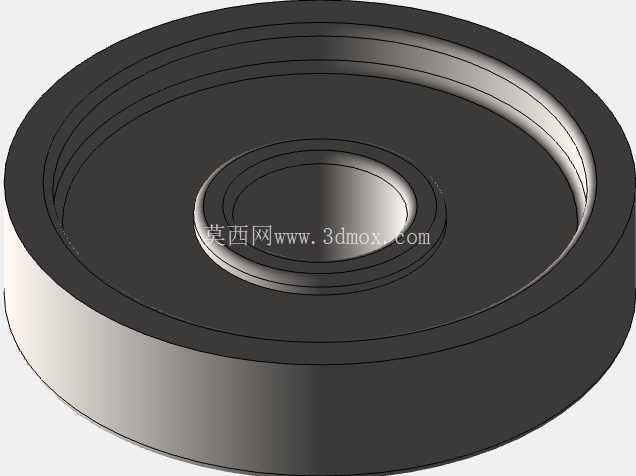

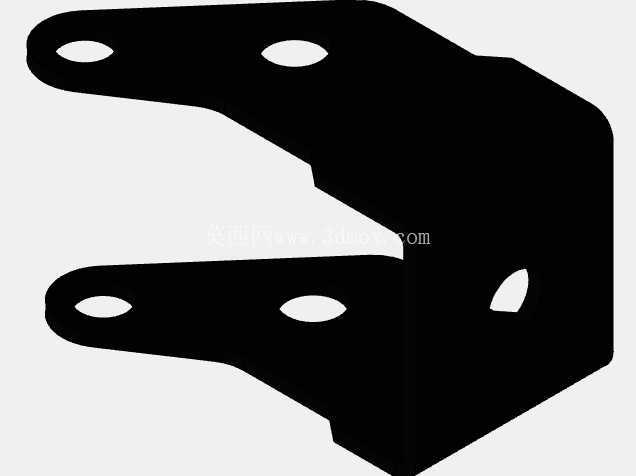

　　滚轮与脚轮布置决定了设备在车间地面的移动品质。前轮靠近承载点，承担推入和转向时的支撑；后轮位于机身尾部附近，配合拖曳或按压操作使设备快速换位。轮体、轮轴、支架和侧板之间需要留出转动间隙，同时控制轮轴安装高度，避免设备最低位置被地面约束。重载状态下，机架会把部分载荷通过轮轴和铰接点传递，因此轮轴孔区域应避免单薄平面，可通过套筒、折弯边或加强板扩散局部应力。

　　建模思路上，该结构适合按照实际装配关系拆分：先建立左右墙板和底部连接梁，确定臂架转轴、油缸下铰点、轮轴中心等基准；再完成举升臂、托座、油缸筒体、活塞杆、操作杆和手柄；最后装入脚轮、销轴、螺栓、螺母、垫圈等标准件。线性和角耦合关系应集中在铰接位置，臂架转动、油缸伸缩和托座升程之间要保持几何一致。表面处理可通过不同颜色和材质区分喷涂钣金件、机加工销轴、黑色手柄及橡胶轮面，便于工程评审时识别制造工艺。

　　在安装与使用边界方面，设备需要放置在平整硬化地面，托座对正车辆承载梁后再进行加压；臂架升至高位时，整机稳定性由轮距、重心和托点位置共同决定，侧向拖拽车辆或超偏载托举都会使侧板、销轴和油缸承受异常弯矩。三维结构中预留的维护空间也很关键，油缸泄压阀、注油或放油位置、紧固件拆装方向不应被臂架和滚轮遮挡。整体来看，该模型完整表达了卧式液压顶升设备从钣金机架、液压驱动、臂架增力到移动脚轮的协同关系，可用于结构学习、维修培训、工位器具选型参考以及同类产品改型设计。
