小空间紧凑型错步楼梯三维设计方案

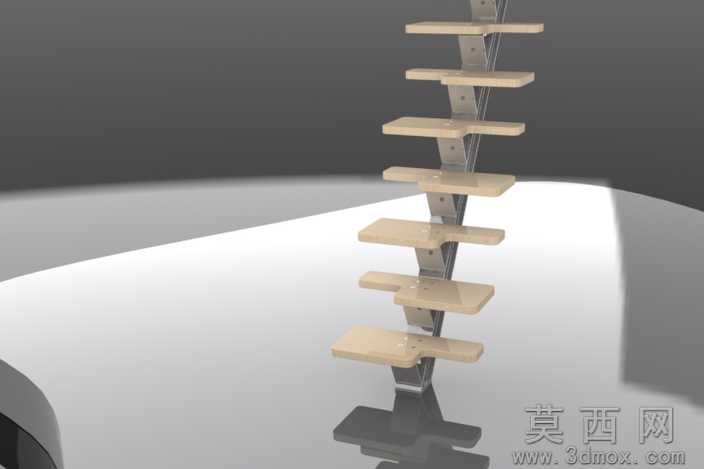

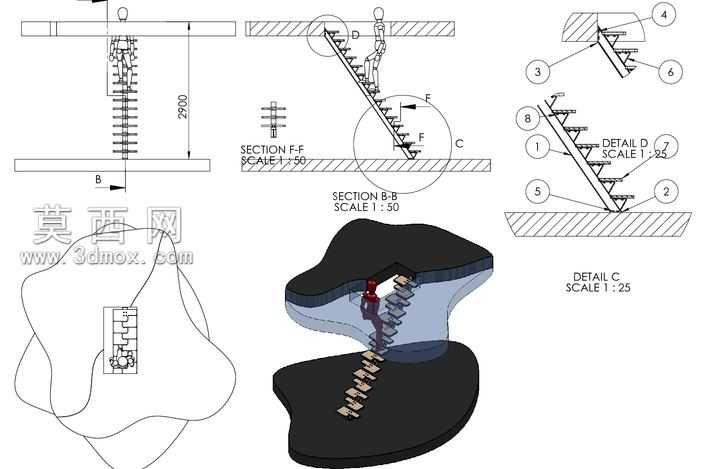

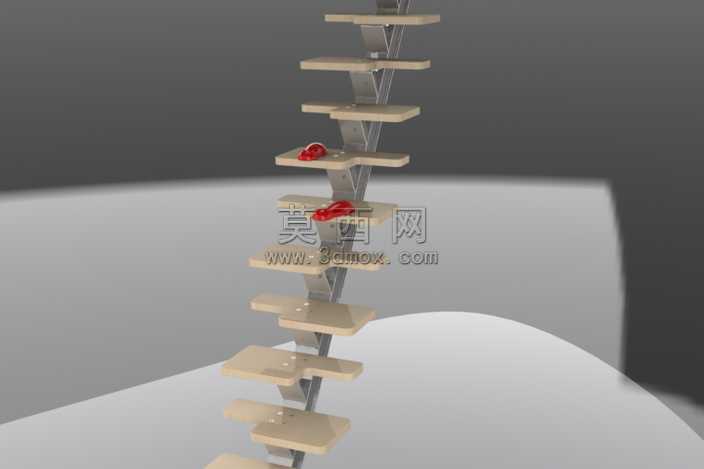

本作品为适配狭小竖向空间的错步楼梯三维设计方案，采用SolidWorks软件完成全参数化建模，建模过程中严格遵循人体工程学尺度要求，对踏步高度、踏步深度、梯段倾斜角度等核心参数进行反复校核，确保在有限的垂直空间内实现顺畅的上下通行功能。模型构建阶段先以二维工程草图为基准，绘制梯段的整体轮廓线，明确上下层楼板的连接位置与支撑结构边界，再通过拉伸、放样等特征命令生成梯段的基础实体，针对错步踏步的交错排布结构，采用阵列结合布尔运算的方式完成单个踏步的批量生成，保证每一级踏步的受力面尺寸符合使用需求。材质配置方面，梯段的支撑结构选用哑光金属材质，模拟钢结构楼梯的坚固质感，踏步表面添加防滑纹理材质，还原实际使用中的防滑性能，上下连接的楼板部分采用混凝土材质搭配剖面线纹理，和工程图纸中的剖视表达形成对应。渲染环节采用工作室光照环境，对模型的剖面结构、细节节点进行重点打光，既清晰展示楼梯的整体安装形态，也通过局部放大视图呈现踏步与支撑结构的连接细节、梯段与上下楼板的固定方式。设计思路上针对极小空间的竖向通行痛点，摒弃传统双跑楼梯占用过多平面面积的缺陷，采用错步交错的踏步排布方式，在相同的梯段长度下提升有效通行的踏步深度，同时配套完整的剖面工程视图，标注各部分的安装尺寸与细节节点比例，方便后续的生产加工与现场安装，模型同时包含实体装配结构与二维工程图表达，完整呈现该小空间楼梯从设计构思到落地实现的全流程技术细节，可直接用于狭小空间的竖向交通设施设计参考。
